La Radio Visio Graphie (RVG) Dentaire : Le Guide Complet sur la Radiologie Numérique en Odontologie

Introduction : quand le numérique révolutionne l’imagerie dentaire

Imaginez un cliché radiographique qui apparaît sur l’écran de votre dentiste en moins d’une seconde, sans développement chimique, avec une dose de rayonnement réduite jusqu’à 80 % par rapport aux films conventionnels. C’est exactement ce que permet la Radio Visio Graphie Dentaire, plus connue sous l’acronyme RVG.

Inventée en 1982 par le docteur Francis Mouyen, la RVG a transformé en profondeur la pratique radiologique en cabinet dentaire. Aujourd’hui, elle s’impose comme la référence en imagerie intra-orale numérique, utilisée quotidiennement par des milliers de praticiens à travers le monde.

Que vous soyez étudiant en odontologie, assistant(e) dentaire ou patient curieux, ce guide vous explique tout : principe de fonctionnement, types de capteurs, avantages, limites, et bonnes pratiques à adopter.

ResiDentaire™ | Plateforme de QCM Médecine Dentaire ResiDentaire

Qu’est-ce que la RVG dentaire ?

La Radio Visio Graphie est une technique de radiologie numérique intra-orale. Elle repose sur l’utilisation d’un capteur numérique placé dans la bouche du patient à la place du film argentique traditionnel.

Son principe repose sur les propriétés d’atténuation des rayons X : lorsqu’un faisceau de rayons X traverse les structures anatomiques (dents, os alvéolaire, tissus mous), chaque tissu absorbe une quantité différente de radiation. Le capteur enregistre ces variations et les traduit en image numérique affichée quasi instantanément sur l’écran de l’ordinateur.

Ce qui distingue la radiologie numérique de l’imagerie argentique, c’est la nature du traitement de l’information : là où le film chimique révèle une image latente par voie chimique, le capteur numérique code chaque point élémentaire de l’image (pixel) en valeur numérique, permettant un traitement informatique immédiat.

Comment fonctionne la RVG ? Les deux grandes familles de capteurs

Les capteurs solides CCD et CMOS : la numérisation directe

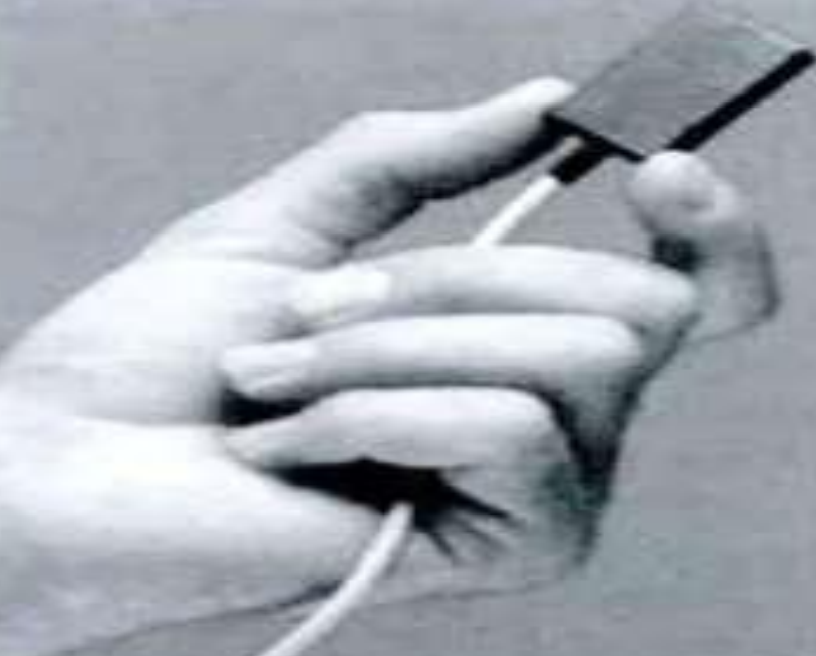

C’est la technologie la plus répandue dans les cabinets dentaires modernes. Le capteur CCD (Charge Coupled Device) ou CMOS est placé directement dans la bouche du patient.

Voici le processus étape par étape :

1. Le faisceau de rayons X atteint le scintillateur du capteur.
2. Le scintillateur convertit les photons X en photons lumineux.
3. Ces photons lumineux atteignent le CCD — directement ou via fibres optiques.
4. Un transducteur transforme le signal photonique en signal électrique.
5. Un convertisseur analogique-numérique élabore le signal final, traité par l’ordinateur.
6. L’image apparaît en temps réel sur l’écran.

Point technique important : les capteurs CCD/CMOS nécessitent de travailler entre 60 et 70 kV pour un résultat optimal. Au-delà, un phénomène de « blooming » peut survenir — une saturation des pixels qui déborde sur les pixels voisins et fait disparaître certaines structures fines, notamment dans les zones de fort contraste.

Ces capteurs sont reliés à l’ordinateur la plupart du temps par câble, ce qui peut parfois compliquer le positionnement en bouche.

Les capteurs ERLM : la numérisation indirecte par plaque phosphore

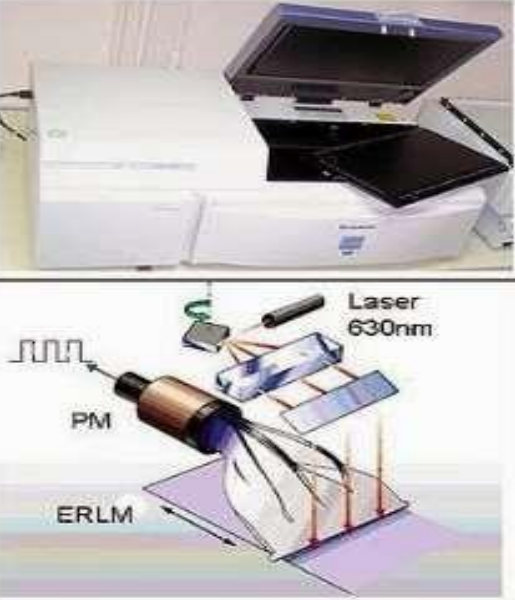

L’écran radio-luminescent à mémoire (ERLM) constitue la deuxième grande technologie de la radiologie numérique dentaire. Il remplace le film conventionnel par une plaque phosphore souple.

Son fonctionnement diffère du CCD :

1. La plaque phosphore est exposée aux rayons X et stocke l’énergie sous forme d’image latente.
2. Après exposition, la plaque est introduite dans un lecteur laser.
3. Le balayage laser libère l’énergie photonique accumulée.
4. Un photomultiplicateur transforme ce signal en signal électrique, traité par l’ordinateur.

Le modèle le plus connu en imagerie intra-buccale est le Digora de Soredex, mais on trouve également le Denoptix de Gendex. L’avantage majeur de cette technique : la plaque est souple et sans câble, facilitant le positionnement intra-oral, notamment chez les patients à fort réflexe nauséeux. En contrepartie, elle implique un temps de latence entre la prise du cliché et l’affichage, même si ce délai tend à se réduire avec les modèles récents.

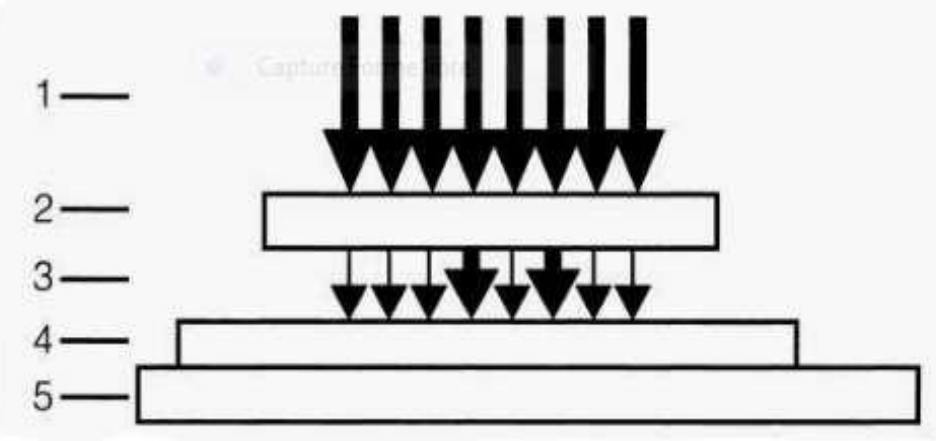

Figure. Principe du capteur CCD.

1. Photons X incidents.
2. Scintillateur (transformation des photons X en photons lumineux).
3. Photons lumineux (avec quelques photons X).
4. CCD.
5. Circuit imprimé. (Dessin L. Blégeh Hommel.) [05]

Les avantages de la RVG en cabinet dentaire

La RVG s’est imposée pour de bonnes raisons. Voici les bénéfices concrets qu’elle apporte au praticien comme au patient.

Pour le praticien :

• Travail en pleine lumière : suppression totale de la chambre noire et du développement chimique.
• Gain de temps considérable : l’image est disponible en quelques secondes contre plusieurs minutes avec le procédé argentique.
• Post-traitement informatique : possibilité de modifier luminosité, contraste, niveaux de gris, zoom, et de dupliquer l’image sans nouvelle exposition.
• Archivage simplifié : les clichés sont stockés directement dans le dossier informatique du patient, accessibles à tout moment, sans risque de dégradation.
• Communication facilitée : partage aisé avec des confrères ou spécialistes par e-mail, et présentation visuelle améliorée pour le patient.

Pour le patient :

• Réduction significative de la dose de rayonnement : la RVG permet de réduire l’irradiation de 60 à 80 % par rapport au film conventionnel.
• Confort accru : les capteurs modernes sont de plus en plus ergonomiques.
• Meilleure compréhension : voir son propre cliché agrandi sur un écran facilite la compréhension du diagnostic et de la thérapeutique proposée.

Les limites et inconvénients à connaître

La RVG n’est pas sans défauts. Une vision équilibrée exige d’en connaître les limites.

• Investissement initial élevé : l’équipement numérique représente un coût d’achat et de maintenance significativement plus important que les systèmes argentiques.
• Résolution spatiale inférieure aux films conventionnels, même si les progrès technologiques récents réduisent cet écart.
• Contraintes d’hygiène spécifiques : les capteurs CCD sont réutilisables mais non stérilisables ; ils doivent être systématiquement protégés par des gaines à usage unique, imposant un protocole rigoureux.
• Image non à l’échelle 1 : l’agrandissement affiché à l’écran peut induire des erreurs d’appréciation si le praticien n’en tient pas compte.
• Perte d’information à l’impression : le rendu papier est toujours inférieur à l’affichage écran.
• Tentation de multiplier les clichés : la facilité d’acquisition peut conduire à des expositions répétées non justifiées, augmentant inutilement l’irradiation cumulée du patient.

Quelle solution vous convient le mieux ? RVG vs Radiologie Argentique

Voici un tableau comparatif synthétique pour vous aider à mieux situer les deux technologies.

Erreurs fréquentes à éviter en RVG dentaire

1. Négliger la protection des capteurs

L’erreur : utiliser un capteur CCD sans gaine protectrice à usage unique, ou réutiliser une gaine entre deux patients.

Le risque : contamination croisée et risque infectieux majeur, en plus d’une responsabilité médico-légale engagée.

La bonne pratique : systématiquement enfiler une gaine barrière neuve sur chaque capteur, pour chaque patient, avant toute prise de cliché.

2. Utiliser une tension trop élevée avec un capteur CCD

L’erreur : ne pas adapter les paramètres kV et mAs au type de capteur utilisé, en conservant les réglages habituels du film argentique.

Le risque : phénomène de blooming — saturation des pixels qui efface les structures fines et compromet la valeur diagnostique de l’image.

La bonne pratique : respecter la plage recommandée de 60 à 70 kV pour les capteurs CCD/CMOS et consulter les préconisations du fabricant.

3. Multiplier les clichés sans justification clinique

L’erreur : profiter de la facilité d’acquisition pour répéter les prises de vue à la moindre imperfection de positionnement.

Le risque : augmentation de l’irradiation cumulée du patient, qui reste réelle même si réduite, sans bénéfice diagnostique supplémentaire.

La bonne pratique : planifier rigoureusement le bilan radiologique avant chaque séance et ne réaliser que les clichés cliniquement nécessaires.

4. Interpréter l’image sans tenir compte de l’agrandissement

L’erreur : mesurer directement sur l’écran la longueur d’une racine ou d’une lésion sans appliquer le facteur d’échelle.

Le risque : erreurs de mesure pouvant affecter le diagnostic, la longueur de travail en endodontie ou le choix de l’implant.

La bonne pratique : utiliser systématiquement les outils de mesure intégrés au logiciel, calibrés sur l’objet de référence placé dans le cliché.

5. Omettre l’archivage sécurisé des images

L’erreur : stocker les clichés uniquement en local sur un ordinateur sans sauvegarde externe ni chiffrement des données.

Le risque : perte irréversible du dossier radiologique en cas de panne, et non-conformité au Règlement Général sur la Protection des Données (RGPD).

La bonne pratique : mettre en place un système de sauvegarde automatique et chiffrée (cloud sécurisé ou disque externe), avec des accès protégés par mot de passe.

6. Sous-estimer la formation nécessaire

L’erreur : utiliser un système RVG sans formation préalable sur le logiciel d’acquisition et les outils de post-traitement.

Le risque : mauvaise utilisation des réglages de contraste et de luminosité qui peut modifier l’interprétation diagnostique et conduire à des conclusions erronées.

La bonne pratique : suivre la formation proposée par le fabricant et s’entraîner sur des cas de référence avant toute utilisation clinique autonome.

ResiDentaire™ | Plateforme de QCM Médecine Dentaire ResiDentaire

Cas Cliniques Commentés

Cas clinique n°1 — Détection d’une lésion carieuse proximale chez un adulte jeune

Présentation : Ahmed, 28 ans, consulte pour un bilan de routine. Il ne présente aucune douleur et pense ses dents en bon état. L’examen clinique ne révèle visuellement aucune carie évidente.

Problématique : la face proximale des dents postérieures est une zone difficile à inspecter à l’œil nu, même avec une sonde. Une carie interprobablement passée inaperçue risque d’évoluer silencieusement vers la pulpe.

Prise en charge : un bilan radiologique rétro-coronaire (bite-wing) par RVG est réalisé. Le cliché révèle une image claire triangulaire en regard de la face mésiale de la 36, évocatrice d’une carie dentinaire débutante. Grâce à l’écran partagé, Ahmed peut visualiser lui-même la lésion, ce qui favorise son adhésion au traitement.

Résultat attendu : traitement conservateur précoce (résine composite), sans recours à une endodontie. La RVG a permis un diagnostic à un stade où le traitement reste simple et peu invasif.

Cas clinique n°2 — Suivi d’un traitement endodontique chez une patiente anxieuse

Présentation : Fatima, 45 ans, en cours de traitement de canal sur la 46. Elle présente une anxiété dentaire marquée et supporte mal la durée des séances. Le praticien cherche à limiter les temps de pose du capteur.

Problématique : la détermination précise de la longueur de travail est critique en endodontie. Un cliché de contrôle insuffisamment lisible pourrait conduire à une obturation incomplète ou un dépassement apical.

Prise en charge : utilisation d’un capteur CCD avec positionnement assisté par une bague de centrage. L’image apparaît en moins de 3 secondes, permettant un ajustement immédiat sans second cliché. Le logiciel permet d’effectuer une mesure directe sur l’image avec calcul automatique de la longueur corrigée.

Résultat attendu : longueur de travail déterminée en un seul cliché exploitable, séance écourtée, et patient rassurée par la visualisation en temps réel de l’avancement du traitement.

Cas clinique n°3 — Contrôle post-implantaire chez un patient diabétique

Présentation : Karim, 62 ans, diabétique de type 2 équilibré, porteur d’un implant en région 24 posé il y a six mois. Il revient pour son contrôle de cicatrisation. Il ne signale aucune douleur particulière.

Problématique : chez le patient diabétique, l’ostéo-intégration peut être retardée ou compromise. Un suivi radiologique précis est indispensable pour détecter une péri-implantite débutante ou une résorption osseuse marginale avant qu’elles ne s’aggravent.

Prise en charge : un cliché rétro-alvéolaire RVG est réalisé avec positionnement standardisé à l’aide d’un support angulateur pour permettre la comparaison future. Le post-traitement (augmentation du contraste) permet de mieux visualiser les trabécules osseuses péri-implantaires.

Résultat attendu : ostéo-intégration satisfaisante, crête osseuse stable. Le cliché est archivé dans le dossier numérique du patient pour servir de référence lors du contrôle à 12 mois.

Foire Aux Questions (FAQ)

La RVG est-elle dangereuse pour la santé en raison des rayons X ?

Non, la RVG est considérée comme une technique d’imagerie à très faible dose. Elle réduit l’irradiation de 60 à 80 % par rapport au film conventionnel. À titre de comparaison, un cliché rétro-alvéolaire numérique délivre une dose équivalente à quelques minutes d’exposition aux rayons cosmiques lors d’un vol en avion. Le rapport bénéfice/risque est très largement en faveur de la réalisation des clichés nécessaires au diagnostic.

Quelle est la différence entre un capteur CCD et une plaque phosphore ERLM ?

Le capteur CCD est rigide, relié à l’ordinateur par câble, et affiche l’image en temps réel (moins de 5 secondes). La plaque phosphore ERLM est souple, sans câble, mais nécessite un passage dans un lecteur laser avant affichage, impliquant un court temps de latence. Le CCD est plus rapide ; l’ERLM est plus confortable à positionner, surtout chez les patients à réflexe nauséeux marqué.

La RVG peut-elle remplacer complètement la radio panoramique ou le scanner dentaire ?

Non. La RVG est une imagerie intra-orale qui cible des zones précises (une à trois dents). Elle ne remplace pas l’orthopantomogramme (panoramique dentaire) pour une vue d’ensemble de la denture et des structures adjacentes, ni le cone beam (CBCT) pour une imagerie tridimensionnelle nécessaire à la planification implantaire ou orthodontique. Ces trois techniques sont complémentaires.

Pourquoi le dentiste agrandit-il l’image sur l’écran — l’agrandissement ne déforme-t-il pas le diagnostic ?

L’agrandissement à l’écran est un outil d’aide au diagnostic, mais l’image RVG n’est pas à l’échelle 1. Le praticien doit utiliser les outils de mesure calibrés du logiciel plutôt que d’effectuer des mesures directes à l’écran. Pour les procédures qui nécessitent des mesures précises (endodontie, implantologie), des repères radio-opaques sont placés dans le cliché.

Comment les images RVG sont-elles conservées et peut-on les récupérer en changeant de dentiste ?

Les clichés RVG sont stockés dans le logiciel de gestion du cabinet (sous format DICOM ou propriétaire). Vous avez le droit d’accéder à votre dossier médical, y compris radiologique. En cas de changement de praticien, vous pouvez demander l’exportation de vos images sur support numérique (clé USB, CD ou e-mail sécurisé). La durée légale de conservation est de 10 ans en France.

La RVG est-elle adaptée aux enfants ?

Oui, et c’est même particulièrement recommandé pour les patients pédiatriques en raison de la dose de rayonnement réduite. Les capteurs de petite taille (taille 0 ou 1) permettent une utilisation confortable chez les enfants dès 4-5 ans. Les bite-wings pédiatriques sont indispensables pour détecter les caries proximales sur les dents lactéales.

Peut-on faire une RVG avec un appareil orthodontique ou un implant ?

Oui, la présence de bagues orthodontiques, de fils métalliques ou d’implants n’empêche pas la réalisation d’un cliché RVG. En revanche, les structures métalliques très denses peuvent générer des artefacts (zones blanches saturées ou striures) qui peuvent limiter partiellement la lisibilité de certaines zones adjacentes. Le praticien adapte l’angulation et les paramètres pour minimiser ces artéfacts.

Conclusion : la RVG, un outil incontournable de l’odontologie moderne

La Radio Visio Graphie dentaire représente une avancée majeure pour la pratique clinique quotidienne. Moins irradiante, plus rapide, plus communicante et plus facile à archiver que la radiologie argentique, elle s’est logiquement imposée comme le standard dans la grande majorité des cabinets dentaires modernes.

Ses quelques limites — coût initial, résolution légèrement inférieure, contraintes d’hygiène — sont largement compensées par les bénéfices apportés au praticien comme au patient.

Pour approfondir ces connaissances, notamment dans le cadre de la préparation à l’internat ou à l’exercice clinique, le Guide Clinique d’Odontologie constitue une référence solide, tout comme les Annales Corrigées de l’Internat en Odontologie 2022-2024 pour les étudiants en cours de spécialisation.

Les étudiants en médecine dentaire peuvent également s’exercer sur des cas cliniques complets via la plateforme ResiDentaire™, qui propose des QCM et cas cliniques interactifs orientés vers l’internat.
