Parallélisme et Axe d’Insertion en PPMA : Le Guide Complet pour les Étudiants en Odontologie

---

Niveau : DFASO 2 / Internat | Sujet : Prothèse Partielle Amovible Métallique

---

Introduction : Pourquoi l’Axe d’Insertion Est-il si Déterminant ?

En prothèse partielle métallique amovible (PPMA), chaque décision clinique repose sur une analyse préalable rigoureuse du modèle d’étude. Parmi toutes ces étapes, la recherche de l’axe d’insertion est sans doute la plus stratégique : elle conditionne la biomécanique de la prothèse, la protection des dents piliers, et le confort du patient au quotidien.

Contrairement à la prothèse en résine, dont la mise en place tolère une certaine souplesse, la PPMA impose un chemin d’insertion unique et précis. Une erreur à ce stade se répercute sur l’ensemble de la conception prothétique — des crochets jusqu’aux surfaces de guidage, en passant par les appuis occlusaux.

Ce guide vous accompagne pas à pas dans la maîtrise du paralléliseur et de la détermination de l’axe d’insertion, de la théorie à la réalisation pratique au cabinet et au laboratoire.

Pour aller plus loin dans votre formation, le Guide clinique d’odontologie constitue une référence incontournable couvrant l’ensemble des aspects de la pratique prothétique.

---

1. Notions Fondamentales à Maîtriser Avant de Commencer

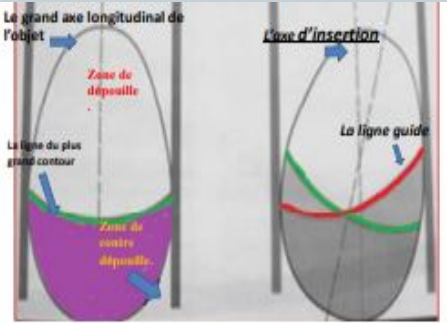

1.1 La Ligne du Plus Grand Contour

La ligne du plus grand contour est obtenue en joignant les points les plus saillants d’une dent, lorsqu’elle est observée parallèlement à son grand axe longitudinal. Cette ligne divise la dent en deux zones anatomiques distinctes :

• Zone de dépouille : située au-dessus de la ligne — accessible à l’insertion sans interférence.
• Zone de contre-dépouille (ou zone de retrait) : située en dessous de la ligne — exploitée par le bras rétentif du crochet.

Cette notion est fondamentale : sans une compréhension claire de ces deux zones, il est impossible d’anticiper le comportement des crochets en bouche.

1.2 La Ligne Guide

La ligne guide est la ligne du plus grand contour obtenue par rapport à l’axe d’insertion préalablement déterminé. Elle n’est pas une donnée anatomique fixe, mais une construction clinique qui varie selon l’axe choisi.

Elle est matérialisée par le déplacement d’une mine de graphite appliquée tangentiellement à la couronne dentaire. Comme la ligne du plus grand contour, elle divise la dent en zone de dépouille (au-dessus) et zone de contre-dépouille (en dessous).

Astuce étudiants : La ligne guide doit idéalement se situer entre le tiers cervical et la moitié coronaire de la dent. Trop cervicale, la rétention sera insuffisante. Trop coronaire, le crochet sera inesthétique et potentiellement délabrant.

1.3 L’Axe d’Insertion

L’axe d’insertion est la voie optimale selon laquelle la prothèse sera insérée et désinsérée par le patient. Il est matérialisé par la trajectoire que parcourt la prothèse depuis son premier contact avec les structures bucco-dentaires jusqu’à sa position d’assise finale.

Chaque situation clinique peut présenter plusieurs axes d’insertion possibles. Le rôle du clinicien est de choisir celui qui satisfait au mieux les quatre facteurs déterminants.

---

2. Le Paralléliseur : Instrument Clé de l’Analyse Prothétique

2.1 Définition

Le paralléliseur est un instrument de diagnostic et de traitement prothétique conçu pour analyser les modèles d’étude. Il permet de mettre en évidence les zones de contre-dépouille, de rechercher un parallélisme approché entre les surfaces dentaires et muqueuses supportant la prothèse, et de planifier les préparations dentaires nécessaires.

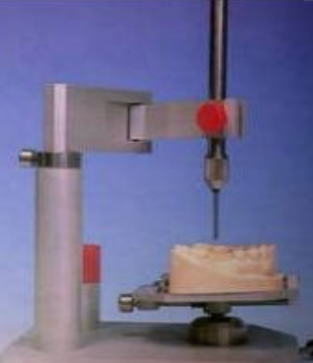

2.2 Description et Composition

Tous les paralléliseurs d’usage courant sont construits selon le théorème : “Toutes les droites perpendiculaires à un même plan sont parallèles entre elles.”

Il se compose de :

• Un socle à base plane, stable et horizontal.
• Un plateau support de modèle orientable grâce à une rotule avec dispositif de blocage.
• Une potence avec une colonne verticale fixe, un bras à double articulation horizontale, et un porte-instrument vertical bloqué par une vis, muni d’un mandrin recevant les accessoires interchangeables.

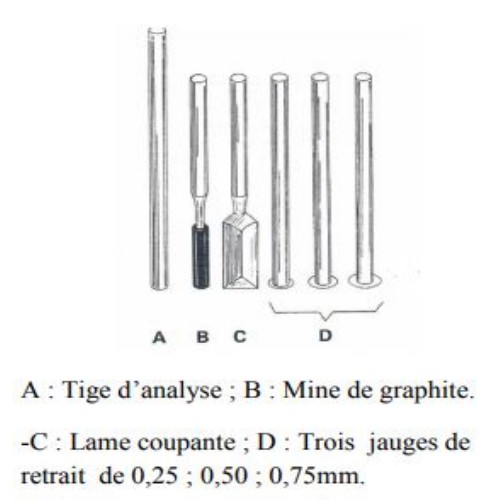

Les quatre accessoires du paralléliseur :

Accessoire	Utilisation principale
Tige d’analyse	Visualiser les zones de contre-dépouille et vérifier le parallélisme
Mine de graphite	Tracer la ligne guide sur les dents piliers
Lame coupante	Effectuer les retouches sur le modèle (méplats, surfaces de guidage)
Jauges de retrait (0,25 / 0,50 / 0,75 mm)	Mesurer la profondeur de retrait et positionner le point de départ du crochet

2.3 Rôle du Paralléliseur au Cabinet et au Laboratoire

Au cabinet dentaire, dans la phase pré-prothétique, il permet d’analyser le modèle d’étude, d’établir le plan de traitement, et de préparer les dents supports (méplats, surfaces de guidage, logettes occlusales).

Au laboratoire, sur le modèle de travail issu de l’empreinte terminale, le technicien prothésiste l’utilise pour élaborer l’infrastructure métallique du châssis, notamment la réalisation des trottoirs dans les zones de retrait des dents piliers.

---

3. Détermination de l’Axe d’Insertion : Méthodes et Techniques

3.1 Les Trois Méthodes Principales

Technique de Roth — Recherche de la bissectrice de l’ensemble des axes des dents restantes. Adaptée aux cas présentant des dents bien alignées et des édentements symétriques.

Méthode d’Applegate (par tâtonnement) — Contrôle successif des zones de contre-dépouille pour chaque dent porteuse de crochet, d’abord dans le sens vestibulo-lingual, puis mésio-distal. C’est la méthode la plus utilisée en pratique quotidienne.

Méthode de Roach — Utilisation des trois points tracés sur le modèle, formant un plan. L’axe d’insertion est perpendiculaire à ce plan. Méthode géométrique, utile dans les cas complexes.

3.2 Les Quatre Facteurs Déterminants de l’Axe d’Insertion

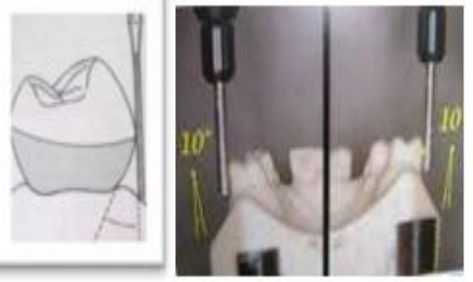

3.2.1 Les Zones de Retrait

Les zones de retrait sont recherchées à l’aide de la tige d’analyse sur la face vestibulaire des dents supports, de part et d’autre de l’arcade. Pour une prothèse bien équilibrée, les crochets doivent exploiter des zones de retrait similaires de chaque côté.

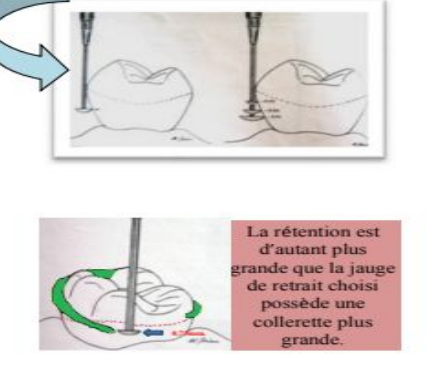

Les trois jauges de retrait correspondent à trois niveaux de rétention :

• 0,25 mm : crochets en alliage cobalt-chrome (rigides).
• 0,50 mm : crochets en alliage or ou titane (semi-rigides).
• 0,75 mm : crochets en résine souple ou situations particulières.

3.2.2 Le Parallélisme des Surfaces de Guidage

Un parallélisme approché entre les faces latérales des dents permet aux éléments rigides du châssis de glisser selon l’axe choisi — comme un tiroir dans son rail. Ce parallélisme est obtenu par la réalisation de méplats sur les faces linguales et de surfaces de guidage sur les faces proximales des dents supports.

3.2.3 L’Absence d’Interférences

La prothèse doit s’insérer sans obstacle. L’analyse peut révéler : une dent mal positionnée, un versant de crête avec exostoses, des tubérosités ou trigones hypertrophiés. Si ces obstacles ne peuvent être éliminés, l’axe doit être modifié.

3.2.4 L’Esthétique

L’esthétique intervient dans le montage des dents antérieures (imposant un axe adéquat dans le plan frontal), dans le positionnement des crochets (moins visibles près du collet, en position distale), et dans la réalisation de la fausse gencive (imposant une inclinaison du modèle dans le plan sagittal).

---

4. Réalisation Pratique : Les Trois Temps de l’Analyse au Paralléliseur

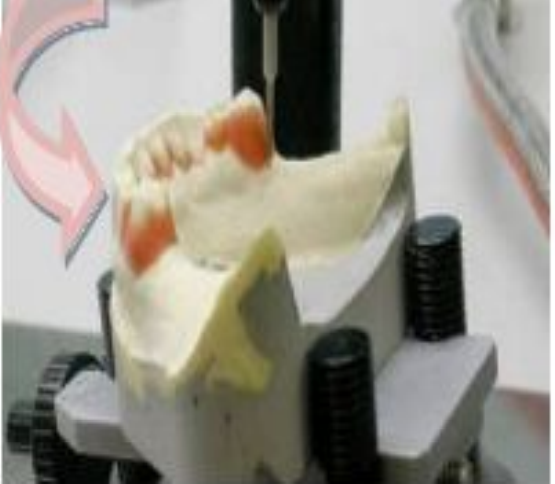

4.1 Premier Temps : Inclinaison Antéro-Postérieure

Le modèle est placé avec le plan d’occlusion perpendiculaire à la tige d’analyse. Le praticien recherche le parallélisme des faces proximales des dents supports bordant les édentements, pour visualiser les futures surfaces de guidage proximales.

4.2 Deuxième Temps : Inclinaison Latérale

En se plaçant au-dessus du modèle, le praticien cherche à observer la même quantité de faces vestibulaires (surfaces de dépouille) sur l’ensemble des dents supports des deux côtés de l’arcade. Cela détermine l’inclinaison latérale, tout en conservant l’inclinaison antéro-postérieure précédente.

4.3 Troisième Temps : Confrontation aux Quatre Facteurs et Tracé de la Ligne Guide

L’axe provisoire est confronté aux quatre facteurs. Une fois validé, la ligne guide est tracée sur les dents supports à l’aide de la mine de graphite — idéalement entre le tiers cervical et la moitié de la dent. L’axe est ensuite matérialisé sur le socle du modèle pour permettre son transfert au laboratoire.

---

5. Étapes Techniques Complémentaires sur le Modèle d’Étude

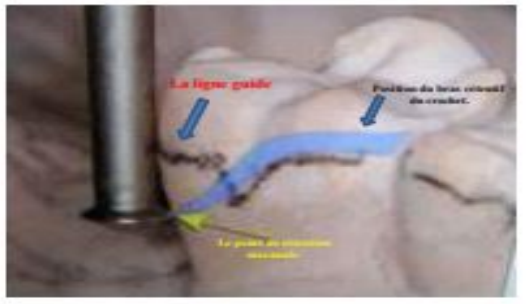

5.1 Détermination des Points de Départ des Crochets

La position de l’extrémité du bras rétentif est déterminée à l’aide de la jauge de retrait sélectionnée. Lorsque la jauge est tangente à la ligne guide par sa tige et à la dent par sa collerette, le point de départ du crochet est établi.

5.2 Réalisation des Retouches sur le Modèle

Les retouches sont effectuées à l’aide d’une lame coupante montée sur la tige verticale, en respectant strictement l’axe choisi. Elles assurent une plus grande surface de contact entre la dent et les éléments de stabilisation.

5.3 Réalisation des Méplats Linguaux

Les méplats linguaux sont réalisés selon l’axe d’insertion choisi. Leur objectif est de permettre au bras de calage du crochet de soutenir la dent pilier avant que le bras rétentif ne passe le bombé maximum, évitant toute contrainte traumatisante.

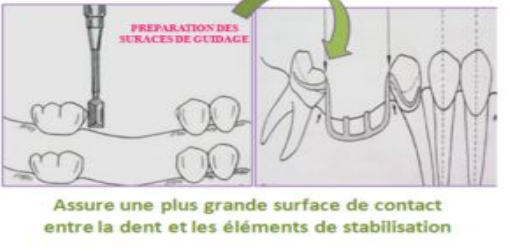

5.4 Réalisation des Surfaces de Guidage

Une préparation des faces proximales des dents supports est souvent indispensable en raison des rétrécissements cervicaux naturels. Elle permet aux éléments rigides de glisser selon l’axe choisi, en évitant les effets de torsion sur les dents piliers lors du passage du bras rétentif. Cette préparation assure une plus grande surface de contact entre la dent et les éléments de stabilisation.

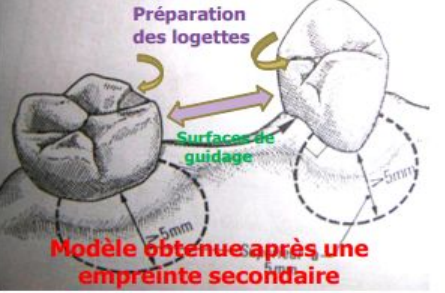

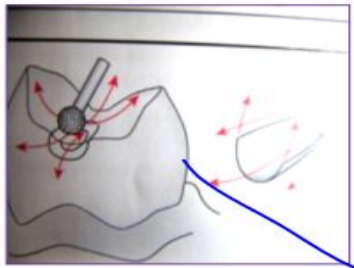

5.5 Préparation des Logettes Occlusales

Les logettes destinées à recevoir les appuis occlusaux directs ou indirects sont préparées selon la morphologie dentaire :

• Sur les prémolaires et molaires : sous forme de demi-cuillère au niveau des fossettes marginales, pour transmettre les forces de manière axiale et éviter tout effet de plan incliné.
• Sur les canines : sous forme d’épaulement au niveau du cingulum.

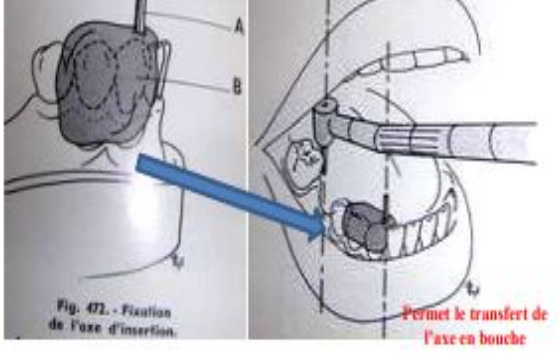

5.6 Réalisation de la Clé de Transfert de l’Axe d’Insertion

La clé de transfert est réalisée sur les dents non concernées par les corrections, à l’aide d’une résine autopolymérisable et d’une petite fraise. La tête de fraise est noyée dans la résine, la partie dépassante solidarisée à la tige d’analyse jusqu’au durcissement complet. Elle permet de transférer en bouche, avec fidélité, les retouches effectuées sur le modèle.

5.7 Prise d’Empreinte Secondaire

Cette séquence se termine par une prise d’empreinte secondaire à l’aide d’un porte-empreinte individuel (PEI), pour obtenir le modèle de travail définitif sur lequel sera élaboré le châssis métallique.

---

Quelle Jauge de Rétention Choisir Selon Votre Situation Clinique ?

Critère	Jauge 0,25 mm	Jauge 0,50 mm	Jauge 0,75 mm
Alliage de crochet	Cobalt-Chrome	Or / Titane	Résine / Nylon
Rigidité du bras	Élevée	Modérée	Faible
Contexte parodontal	Parodonte sain	Parodonte réduit stable	Parodonte fragilisé
Mobilité dentaire	Absente	Grade I toléré	Grade I-II possible
Retrait vestibulaire	Faible	Modéré	Important
Risque de fracture	Faible	Faible-modéré	Modéré
Indication privilégiée	Cas courants	Prémolaires / morphologies atypiques	Patients sensibles / esthétique prioritaire

---

Erreurs Fréquentes à Éviter en Analyse au Paralléliseur

Erreur 1 — Ne pas fixer le modèle avant de tracer la ligne guide

Pourquoi c’est problématique : Si la rotule du plateau n’est pas verrouillée, le modèle se déplace légèrement, rendant la ligne guide imprécise et non reproductible. Le châssis sera mal adapté.

Bonne pratique : Toujours vérifier que le dispositif de blocage est correctement serré avant tout tracé, et tester la stabilité par une légère pression sur le plateau.

---

Erreur 2 — Choisir une jauge inadaptée au matériau du crochet

Pourquoi c’est problématique : Un crochet en cobalt-chrome avec une jauge de 0,75 mm exploitera un retrait trop important — contraintes excessives à chaque insertion, déformation permanente ou fracture rapide.

Bonne pratique : Respecter la correspondance matériau/jauge — 0,25 mm pour le cobalt-chrome, 0,50 mm pour les alliages semi-précieux, 0,75 mm pour les matériaux flexibles.

---

Erreur 3 — Omettre la recherche des interférences avant de valider l’axe

Pourquoi c’est problématique : Une interférence non détectée rend l’insertion impossible ou impose des forces transversales traumatisantes sur les dents piliers.

Bonne pratique : Balayer systématiquement l’arcade avec la tige d’analyse dans les trois plans avant de valider l’axe — même sur des cas apparemment simples.

---

Erreur 4 — Réaliser des surfaces de guidage insuffisantes ou mal orientées

Pourquoi c’est problématique : Des surfaces trop courtes ou non parallèles ne guident pas correctement la prothèse. Elle basculera ou exercera des forces de torsion à chaque mise en place.

Bonne pratique : Les surfaces de guidage doivent être parallèles entre elles, d’au moins 3 à 4 mm de longueur, préparées en respectant scrupuleusement l’axe d’insertion.

---

Erreur 5 — Négliger le facteur esthétique dans le choix de l’axe

Pourquoi c’est problématique : Un axe ignorant l’esthétique conduit à des crochets visibles en zone antérieure ou un montage artificiel, nuisant à l’acceptation de la prothèse par le patient.

Bonne pratique : Intégrer l’esthétique comme facteur déterminant dès le départ, en évaluant la visibilité prévisible des crochets lors du sourire et de la phonation.

---

Erreur 6 — Ne pas réaliser ou mal réaliser la clé de transfert

Pourquoi c’est problématique : Sans clé de transfert fiable, les préparations en bouche ne correspondent pas à l’axe déterminé sur le modèle. Le résultat clinique est imprévisible.

Bonne pratique : Réaliser une clé de transfert rigoureuse en résine autopolymérisable et vérifier sa précision avant de commencer les préparations en bouche.

---

Cas Cliniques Commentés

Cas Clinique 1 — Édentement Classe I de Kennedy bilatéral, patient de 58 ans

Présentation : Monsieur A., 58 ans, PPMA mandibulaire. Édentement bilatéral postérieur (Classe I de Kennedy), conservation des incisives, canines et premières prémolaires. Parodonte sain, morphologie coronaire favorable.

Problématique : À l’analyse au paralléliseur, asymétrie marquée des zones de retrait vestibulaires entre la 34 et la 44. Un axe unique ne peut exploiter une rétention équivalente des deux côtés sans modification des dents piliers.

Prise en charge : Méthode d’Applegate appliquée. L’axe est légèrement incliné en direction postérieure pour homogénéiser les zones de retrait. Méplats linguaux réalisés sur les premières prémolaires, faces proximales préparées pour créer des surfaces de guidage parallèles. Jauge 0,25 mm sélectionnée pour des crochets en cobalt-chrome.

Résultat attendu : Rétention symétrique et équilibrée, sans contraintes excessives sur les dents piliers. Insertion et désinsertion aisées pour le patient.

Point clé illustré : L’homogénéisation des zones de retrait est prioritaire dans les édentements bilatéraux de Classe I.

---

Cas Clinique 2 — Tubérosité maxillaire hypertrophiée, patiente de 46 ans

Présentation : Madame B., 46 ans, PPMA maxillaire suite à plusieurs extractions dans le secteur postérieur gauche. Tubérosité maxillaire gauche volumineuse, en contre-dépouille importante par rapport à l’axe naturel.

Problématique : L’axe initialement déterminé crée une interférence majeure avec la tubérosité : insertion impossible sans forcer, risquant d’endommager les structures muqueuses.

Prise en charge : Deux options évaluées — régularisation chirurgicale préprothétique ou modification de l’axe. La chirurgie est choisie pour préserver un axe optimal. Cicatrisation de 6 semaines respectée avant reprise du traitement.

Résultat attendu : Suppression de l’interférence, insertion aisée, maintien d’une surface d’appui muqueuse optimale en postérieur.

Point clé illustré : Certaines interférences imposent un traitement préprothétique chirurgical plutôt qu’un compromis sur l’axe. Pour approfondir ce domaine, l’ouvrage Chirurgie orale est une référence précieuse.

---

Cas Clinique 3 — Remplacement d’une incisive centrale, demande esthétique forte, 34 ans

Présentation : Monsieur C., 34 ans, perte de la 21 suite à un traumatisme. Refuse l’implant pour raisons financières. Demande esthétique très forte : prothèse la plus discrète possible.

Problématique : Tout axe perpendiculaire au plan d’occlusion imposait des crochets visibles sur les canines et incisives latérales adjacentes.

Prise en charge : L’esthétique placée en facteur prioritaire. Légère inclinaison postérieure de l’axe pour minimiser les crochets, avec usage d’attachements esthétiques en résine sur la face linguale. Surfaces de guidage soigneusement préparées pour compenser la réduction de rétention mécanique.

Résultat attendu : Prothèse discrète, acceptée dans l’environnement social et professionnel. Rétention compensée par d’excellentes surfaces de guidage et un appui palatin bien conçu.

Point clé illustré : L’esthétique peut et doit parfois primer sur la rétention maximale. Une PPMA portée vaut mieux qu’une prothèse théoriquement parfaite mais inacceptable esthétiquement.

---

Foire Aux Questions (FAQ)

Quelle est la différence concrète entre la ligne du plus grand contour et la ligne guide ?

La ligne du plus grand contour est une donnée anatomique intrinsèque à la dent. La ligne guide est une construction clinique dépendant de l’axe d’insertion choisi — elle varie donc selon les décisions du praticien. En pratique, c’est la ligne guide qui compte pour la conception du châssis.

Combien de temps faut-il prévoir pour une analyse correcte au paralléliseur ?

Une analyse rigoureuse (trois temps, tracé des lignes guides, points de départ des crochets, retouches) demande généralement 45 minutes à 1h30 pour un praticien expérimenté. Pour un étudiant lors des premières séances, comptez davantage — la précision prime sur la rapidité.

Peut-on réutiliser le même axe si on modifie les dents piliers après la première analyse ?

Non, pas systématiquement. Toute modification significative (restauration coronaire, couronne, extraction adjacente) peut imposer une nouvelle analyse au paralléliseur. Effectuez l’analyse définitive sur le modèle reflétant l’état buccal final prévu.

Quelle est la jauge de retrait la plus couramment utilisée en PPMA conventionnelle ?

La jauge de 0,25 mm est la plus utilisée en prothèse métallique à base de cobalt-chrome. Elle offre une rétention suffisante sans contraindre excessivement les dents piliers ni fragiliser le crochet.

Comment choisir entre la méthode de Roth, d’Applegate et de Roach ?

Roth est idéale pour les cas symétriques bien alignés. Applegate est la plus polyvalente et adaptée à la majorité des situations courantes. Roach est indiquée dans les cas complexes avec édentements multiples et asymétriques.

Que faire si aucun axe ne satisfait simultanément les quatre facteurs ?

Hiérarchisez selon les priorités cliniques : la protection parodontale des dents piliers est généralement non négociable. Une concertation pluridisciplinaire (chirurgie préprothétique, prothèse fixée) permet souvent de trouver une solution satisfaisante.

Existe-t-il des paralléliseurs numériques ou des logiciels équivalents ?

Oui, des logiciels de CAO/CFAO intègrent des fonctions d’analyse du parallélisme sur modèles numérisés. Toutefois, la maîtrise du paralléliseur classique reste indispensable en formation initiale car elle développe un raisonnement spatial irremplaçable.

La détermination de l’axe est-elle différente pour une PPMA avec attachements de précision ?

Oui. Avec des attachements, la notion d’axe reste fondamentale mais les critères de rétention changent : c’est le type d’attachement et sa tolérance aux forces latérales qui guident le choix. Le Référentiel en parodontologie constitue une lecture complémentaire utile.

---

Conclusion : Une Étape qui Conditionne la Réussite de Toute la Prothèse

La détermination de l’axe d’insertion est, avec l’empreinte terminale et la conception du châssis, l’une des étapes les plus critiques de toute réhabilitation en PPMA. Les étapes nécessaires doivent être suivies scrupuleusement pour concevoir une prothèse biologiquement intégrée.

Les points à retenir absolument : la ligne guide est une construction clinique — pas une donnée anatomique fixe. Les quatre facteurs doivent toujours être évalués ensemble, puis hiérarchisés. La clé de transfert garantit la cohérence entre modèle et bouche. Le compromis est inévitable dans les cas complexes — il doit être raisonné et documenté.

Pour consolider vos connaissances et vous préparer aux épreuves, les Annales corrigées de l’internat en odontologie 2022-2024

L’ouvrage Prothèse amovible partielle : Clinique et laboratoire sont d’excellentes ressources.

Entraînez-vous sur des QCM et cas cliniques en ligne sur la plateforme ResiDentaire™.

---
