Les Céramiques Dentaires : Guide Complet pour Comprendre, Choisir et Réussir ses Restaurations

---

Introduction : Pourquoi la céramique reste le summum de l’esthétique dentaire ?

Depuis plusieurs décennies, les céramiques dentaires occupent une place d’exception dans l’arsenal des biomatériaux utilisés en odontologie restauratrice. Malgré l’essor indéniable des résines composites et des ciments verre-ionomère, aucun autre matériau ne parvient encore à rivaliser avec la céramique en matière d’esthétique naturelle, de durabilité à long terme et de biocompatibilité.

ResiDentaire™ | Plateforme de QCM Médecine Dentaire ResiDentaire

Initialement limitées à la fabrication de dents artificielles pour prothèses amovibles et à la confection de couronnes céramo-métalliques, les céramiques ont connu, dès les années 1980, une véritable révolution. Facettes, inlays, onlays, couronnes et bridges tout-céramique sont désormais des réalités cliniques quotidiennes, rendues possibles par les avancées de la CFAO (Conception et Fabrication Assistée par Ordinateur) et des matériaux de nouvelle génération.

Ce guide complet s’adresse aussi bien aux étudiants en odontologie qu’aux praticiens souhaitant actualiser leurs connaissances, et aux patients curieux de comprendre ce qui compose leurs futures restaurations.

---

1. Les Matériaux de Base : Verres et Céramiques, Quelle Différence ?

Le Verre : Translucidité au Prix de la Fragilité

Un verre est un composé minéral fabriqué à base de silice, possédant une structure dite « vitreuse », c’est-à-dire désordonnée à l’échelle atomique. Cette organisation amorphe lui confère sa translucidité caractéristique, mais aussi sa grande fragilité : les verres présentent très peu — voire aucune — capacité de déformation plastique avant rupture.

En dentisterie, la phase vitreuse joue un rôle clé dans les propriétés optiques des céramiques : elle permet de reproduire la translucidité naturelle de l’émail et de la dentine.

La Céramique : Résistance et Polyvalence

Les céramiques sont des matériaux inorganiques composés d’oxydes, de carbures, de nitrures et de borures. Leurs liaisons chimiques, de nature ionique ou covalente, les rendent extrêmement stables chimiquement. Leur mise en forme suit généralement deux étapes :

• Agglomération d’une poudre de granulométrie adaptée.
• Densification par un traitement thermique appelé frittage.

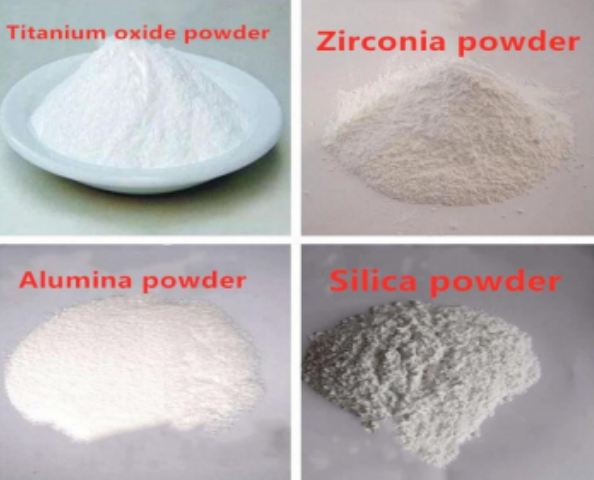

Les poudres les plus utilisées en céramique dentaire sont à base d’oxyde de titane et d’oxyde de zirconium, aux propriétés mécaniques remarquables.

---

2. Composition et Structure des Céramiques Dentaires

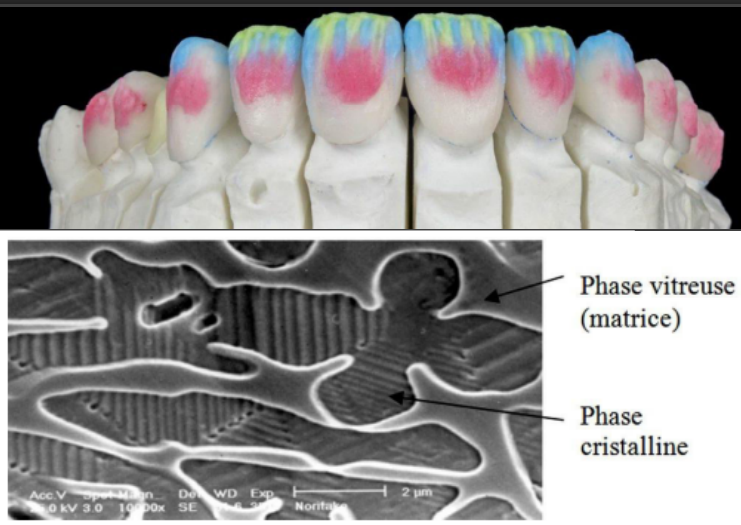

Les céramiques dentaires sont composées à 99 % d’oxydes, mis en forme par frittage en phase liquide ou solide. Pour la grande majorité, elles présentent une structure biphasée :

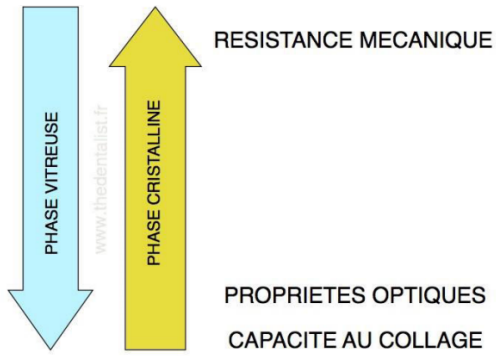

• Une phase vitreuse (matrice) : responsable des propriétés optiques et de la capacité de collage.
• Une phase cristalline : garante de la résistance mécanique.

Plus les cristaux sont volumineux et nombreux, plus la résistance mécanique est élevée — mais au détriment des propriétés optiques (translucidité réduite). C’est l’un des équilibres fondamentaux que le praticien doit maîtriser lors du choix du matériau.

La Poudre Céramique : Plusieurs Formules Selon la Translucidité

La poudre est commercialisée sous plusieurs formules :

• Opaque : masquage des armatures métalliques ou des décolorations.
• Dentine : reproduction de la couche dentinaire.
• Émail : rendu de surface et de translucidité.
• Poudres correctrices : poudres de maquillage pour ajustements esthétiques fins.

La composition chimique typique comprend de la silice (55 à 70 %), de l’alumine (12 à 15 %), des oxydes et des colorants minéraux stables.

---

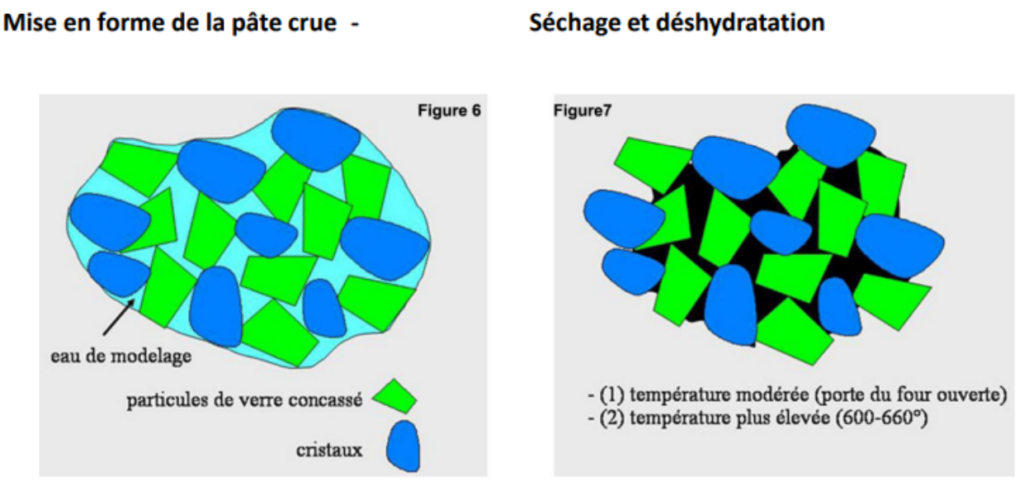

3. Le Frittage : Cœur du Processus de Fabrication

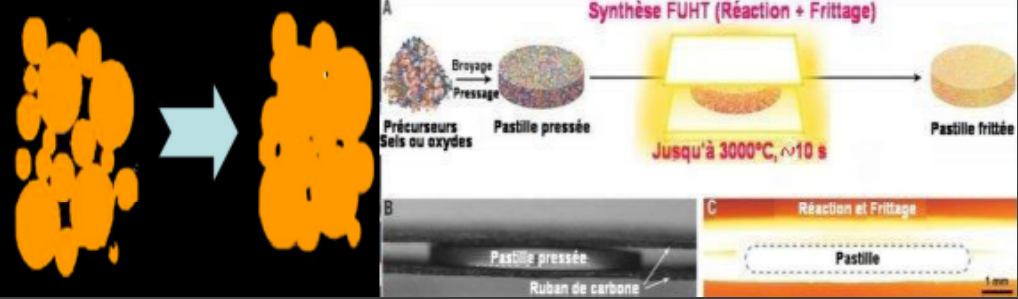

Le frittage est un traitement thermique — avec ou sans application de pression externe — qui permet à un système de particules individuelles ou à un corps poreux de se consolider progressivement vers un état de compacité maximale.

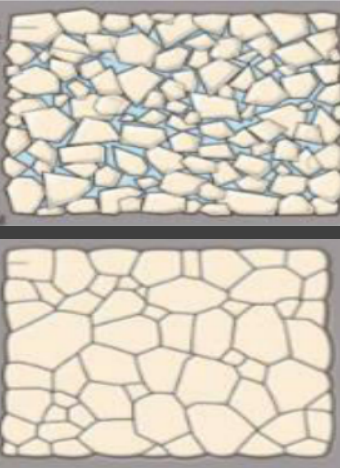

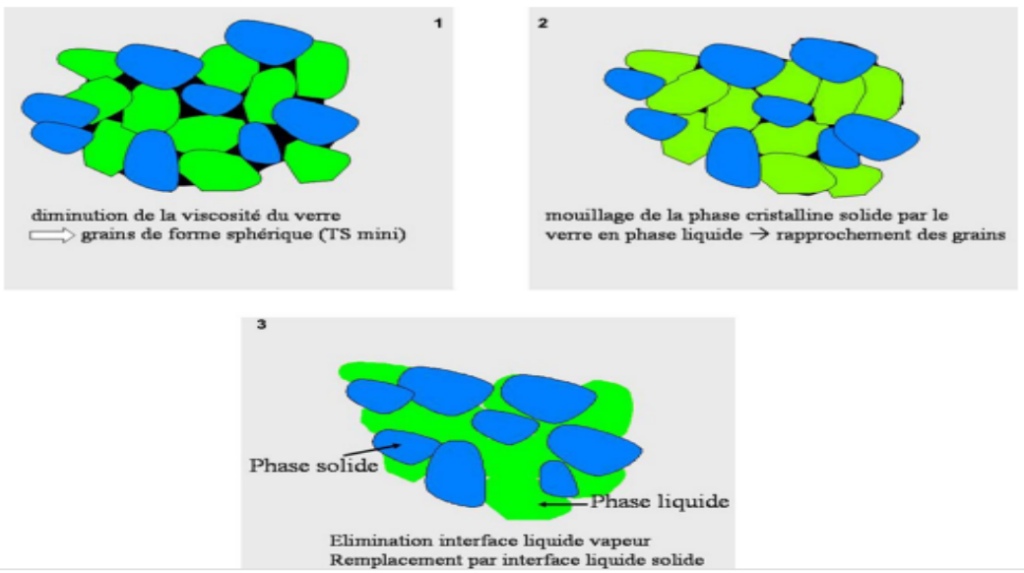

Les Étapes du Frittage

1. Diminution de la viscosité du verre sous l’effet de la chaleur.
2. Formation de grains de forme sphérique à température minimale.
3. Mouillage de la phase cristalline solide par le verre en phase liquide, entraînant un rapprochement des grains.
4. Élimination de l’interface liquide-vapeur, remplacée par une interface liquide-solide.

Ce processus garantit la cohésion finale du matériau et détermine ses propriétés mécaniques et optiques définitives.

---

4. Classification des Céramiques Dentaires

Classification Traditionnelle : Par Température de Frittage

Catégorie	Plage de température	Principales utilisations
Haute fusion	1 289 – 1 390 °C	Dents artificielles pour prothèses amovibles
Moyenne fusion	1 090 – 1 260 °C	Couronnes jackets cuites sur platine
Basse fusion	870 – 1 068 °C	Émaillage des couronnes céramo-métalliques
Très basse fusion	660 – 780 °C	Titane, inlays/onlays céramiques, joints céramique-dent

Classification Actuelle : Par Composition Chimique

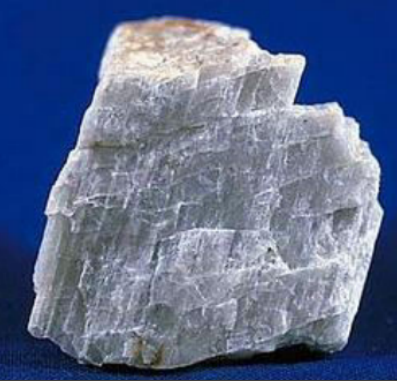

Les Céramiques Feldspathiques

Ce sont les céramiques traditionnelles, principalement destinées à l’émaillage des coiffes céramo-métalliques. Leur matrice vitreuse est composée de feldspath et de feldspathoïdes, tandis que leur charpente cristalline repose sur le quartz et l’alumine. La silice représente 55 à 78 % de leur composition totale.

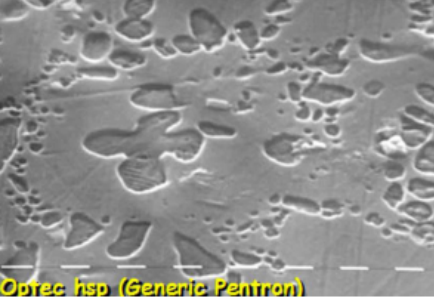

Les Vitrocéramiques

Ces matériaux sont d’abord mis en forme à l’état de verre, puis soumis à un traitement thermique permettant une cristallisation contrôlée et partielle. On passe ainsi d’un verre transparent à une vitrocéramique translucide, que l’on peut colorer par émaillage de surface.

Les deux grands représentants cliniques sont :

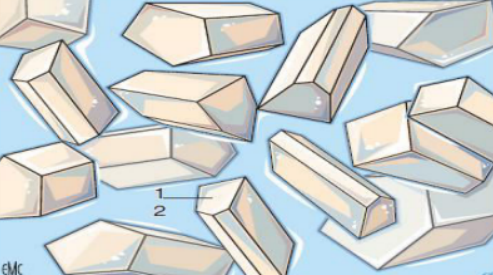

• IPS Empress : renforcée aux cristaux de leucite, indiquée pour inlays, onlays et facettes.
• IPS e.max : renforcée au disilicate de lithium, l’une des céramiques les plus utilisées en dentisterie esthétique aujourd’hui, grâce à son équilibre remarquable entre résistance (≈ 400 MPa) et esthétique.

Pour aller plus loin sur ces matériaux dans leur contexte clinique, le Guide Clinique d’Odontologie constitue une référence incontournable.

Les Céramiques Alumineuses

Leur constituant principal est l’alumine (Al₂O₃), en proportions variables :

• 40 % : Jacket de Mac Lean.
• 69 % : Cerestore, Allceram.
• 89 % : In-Ceram Alumina, In-Ceram Zirconia (alumine + zircone ZrO₂).
• 98 % : Procera.

Plus la teneur en alumine est élevée, plus la résistance mécanique est importante — et plus les propriétés optiques se réduisent.

Les Céramiques à Base de Zircone (ZrO₂)

La zircone présente les meilleures qualités mécaniques de toutes les céramiques dentaires. Sa dureté exceptionnelle impose un usinage par CFAO (fraisage numérique), seule méthode capable de la façonner précisément.

Son atout majeur est sa capacité de transformation martensitique : lorsqu’une fissure se propage dans le matériau, les grains de zircone se transforment et exercent une pression de compression qui bloque la propagation de la fissure. Ce mécanisme auto-compensateur fait de la zircone la céramique dentaire la plus résistante à ce jour, avec des valeurs de résistance à la flexion atteignant 900 à 1 200 MPa pour les zircones de dernière génération.

---

5. Procédés de Mise en Forme : Avec et Sans Armature Métallique

Avec Armature Métallique (Céramo-Métallique)

Le support métallique remplit un double rôle : renforcer mécaniquement la prothèse et servir de support de cuisson. L’armature peut être :

• Une feuille d’or ou de platine brûlée sur le modèle positif unitaire (MPU).
• Une armature coulée en alliage précieux ou non précieux — la technique la plus répandue avec les céramiques feldspathiques conventionnelles.

La Stratification : Les Étapes Clés

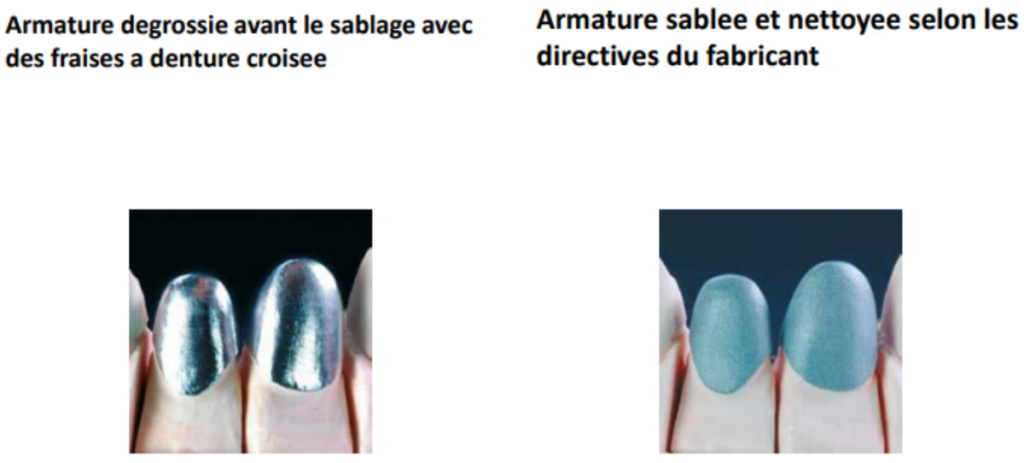

1. Dégrossissage de l’armature avant sablage (fraises à denture croisée).
2. Sablage et nettoyage selon les directives du fabricant.

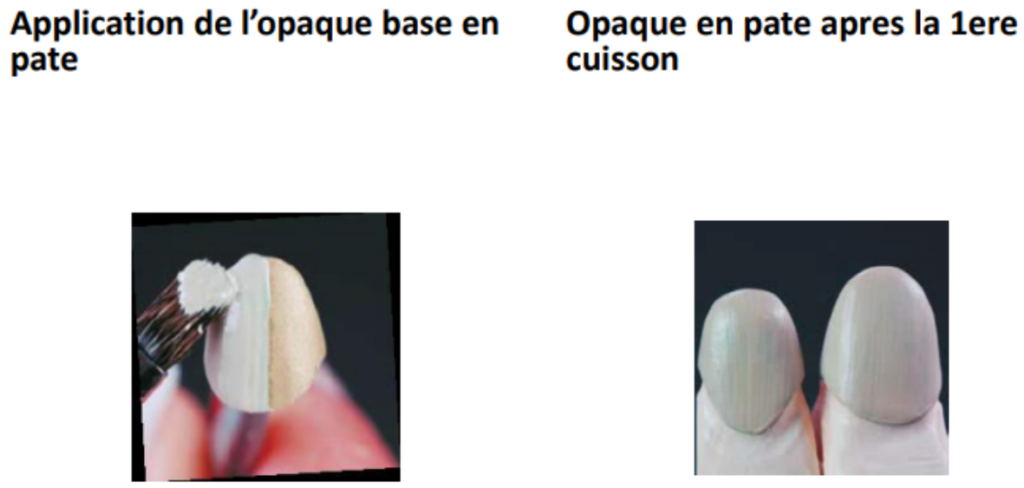

3. Application de l’opaque de base en pâte après première cuisson.

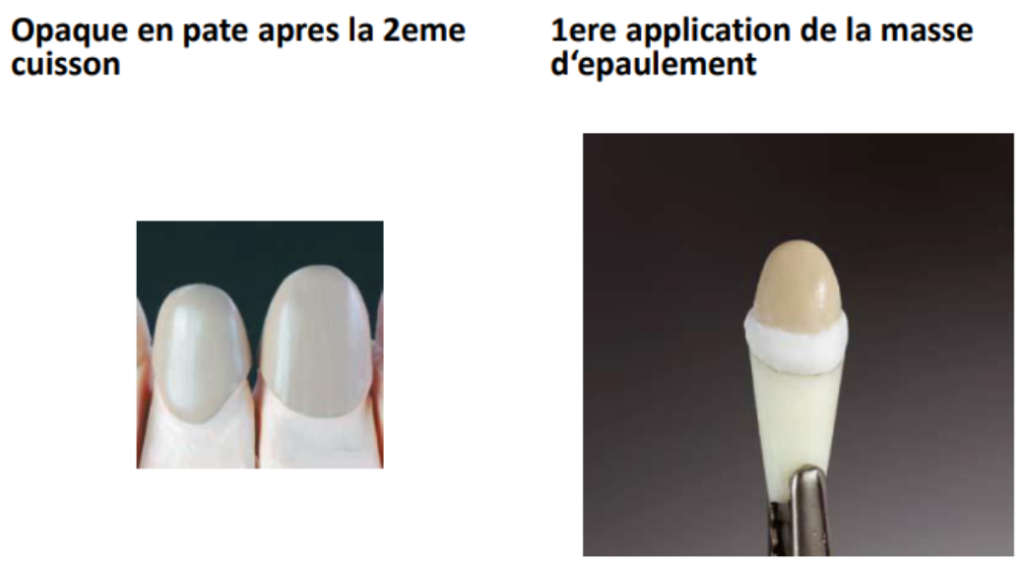

4. Application de l’opaque en pâte après deuxième cuisson.
5. Première application de la masse d’épaulement.

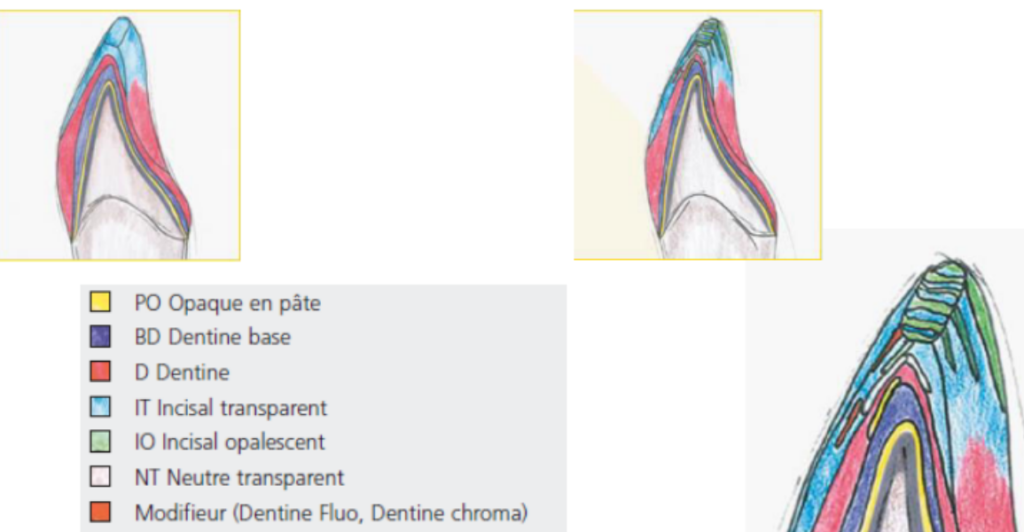

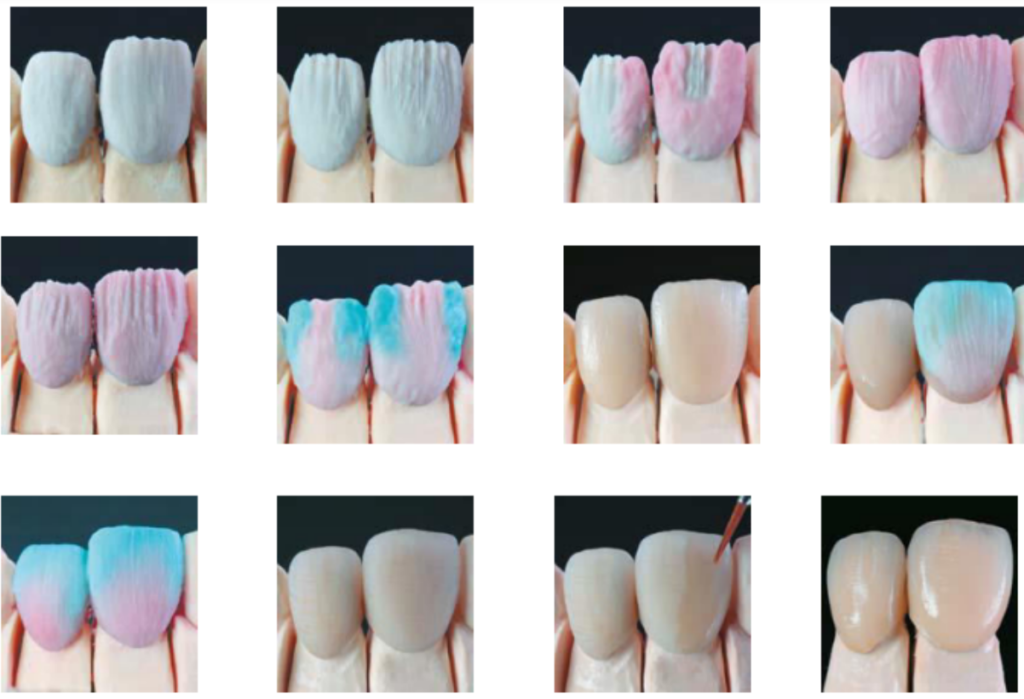

6. Stratification des masses dentine et émail.

Sans Armature Métallique (Tout-Céramique)

La cuisson se réalise sur un support spécial (feuille réfractaire ou revêtement). Cette technique est rendue possible par la robustesse des céramiques modernes à haute teneur en cristaux ou en zircone, et par la précision du fraisage CFAO.

---

6. Programme de Cuisson : Précision et Rigueur

Étape	T° départ	Séchage	Rampe (°C/min)	T° finale	Stabilisation
Pâte base	500 °C	6 min	75	800 °C	1 min
1ère cuisson opaque	500 °C	6 min	75	800 °C	1 min
2ème cuisson opaque	500 °C	6 min	75	790 °C	1 min
Cuisson épaulement	450 °C	6 min	55	780 °C	1 min
1ère cuisson dentine	450 °C	6 min	55	765 °C	1 min
2ème cuisson dentine	450 °C	4 min	55	765 °C	1 min
Glaçage	450 °C	2 min	75	765 °C	1 min
Matériau correction	450 °C	4 min	55	745 °C	1 min

---

7. Propriétés des Céramiques Dentaires

Propriétés Mécaniques

Les céramiques dentaires sont peu résistantes en traction et en flexion, mais très résistantes en compression. Leur rupture est qualifiée de « fragile » : il n’y a pas de déformation plastique avant fracture. La présence de cristaux résistants dans la matrice vitreuse bloque ou ralentit la progression des fissures — c’est le principe de la ténacité par renforcement cristallin.

Comparatif de dureté (unités Vickers) :

• Émail naturel : 340
• Céramique feldspathique : 460
• Dicor : 460
• In-Ceram : 120

Propriétés Thermiques

Les céramiques sont d’excellents isolants thermiques. Leur coefficient de dilatation thermique est ajustable en modifiant la teneur en oxyde de potassium (K₂O) dans la phase vitreuse — un paramètre crucial pour assurer la compatibilité avec les armatures métalliques et éviter les contraintes résiduelles à l’interface.

Propriétés Optiques

C’est dans ce domaine que les céramiques dentaires surpassent tous leurs concurrents. Chaque système propose une gamme de poudres cosmétiques couvrant :

• Différents niveaux de translucidité (de l’opaque au quasi-transparent).
• Des effets de fluorescence et d’opalescence reproduisant fidèlement l’émail naturel.
• Une gamme complète de teintes et de saturations.

La coloration est stable grâce à l’introduction d’oxydes colorants minéraux dans la matrice. La cuisson sous vide améliore significativement la translucidité par rapport à la cuisson sous pression atmosphérique.

Propriétés Biologiques

Les céramiques dentaires présentent une excellente biocompatibilité :

• Elles sont inattaquables par les fluides buccaux.
• Elles sont bien tolérées par les tissus dentaires et la gencive marginale.
• Leur excellent état de surface limite la rétention de la plaque bactérienne.

ResiDentaire™ | Plateforme de QCM Médecine Dentaire ResiDentaire

---

Quelle Céramique Choisir Selon Votre Cas Clinique ?

Avant de présenter le tableau comparatif, il est important de comprendre que le choix d’une céramique ne repose jamais sur un seul critère. La localisation de la restauration, les contraintes occlusales, les exigences esthétiques et le budget du patient entrent tous en jeu.

Critère	Céramique Feldspathique	Vitrocéramique (e.max)	Alumineuse (In-Ceram)	Zircone
Résistance mécanique	Faible	Moyenne–élevée	Élevée	Très élevée
Esthétique / Translucidité	Excellente	Très bonne	Bonne	Correcte
Indications principales	Facettes, émaillage	Inlays, couronnes ant.	Couronnes post.	Bridges, piliers implants

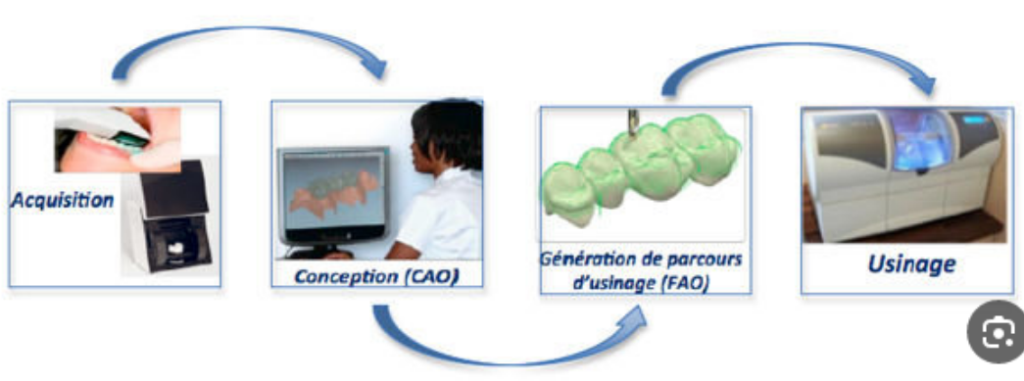

Procédé de fabrication	Stratification manuelle	Pressée / CFAO	Infiltration	CFAO uniquement
Compatibilité CFAO	Oui (blocs)	Oui	Partielle	Oui (obligatoire)
Collage adhésif	Optimal	Optimal	Limité	Difficile
Coût relatif	Modéré	Modéré–élevé	Élevé	Élevé
Secteur d’utilisation	Antérieur	Ant. et post.	Postérieur	Tout secteur

---

Erreurs Fréquentes à Éviter avec les Céramiques Dentaires

1. Négliger l’épaisseur minimale de préparation

L’erreur : Réduire insuffisamment la dent pour « préserver le tissu dentaire », en espérant que la céramique compensera.

Pourquoi c’est problématique : Une épaisseur insuffisante entraîne une opacification de la restauration (manque de recul pour les couches de translucidité) ou, pire, une fracture précoce du matériau faute de masse critique.

La bonne pratique : Respecter les épaisseurs minimales recommandées selon le système — 0,6 à 0,8 mm pour une facette feldspathique, 1,0 à 1,5 mm pour une couronne e.max, 0,5 à 0,7 mm en occlusal pour la zircone.

2. Sous-estimer les contraintes occlusales

L’erreur : Poser une couronne tout-céramique esthétique (feldspathique ou vitrocéramique) sur un patient bruxomane sans protection occlusale.

Pourquoi c’est problématique : Les céramiques sont fragiles en traction. Le bruxisme génère des forces répétées bien au-delà des valeurs de mastication normale, entraînant fissures et fractures.

La bonne pratique : Opter pour de la zircone en secteur postérieur chez les patients parafonctionnels, et prescrire systématiquement une gouttière de protection occlusale pour le port nocturne.

3. Omettre le traitement de surface avant collage

L’erreur : Coller directement la pièce céramique sans mordançage à l’acide fluorhydrique ni application de silane.

Pourquoi c’est problématique : Sans création de microporosités et sans agent de couplage chimique, la liaison adhésive est purement mécanique et sa durabilité est fortement compromise.

La bonne pratique : Mordancer les céramiques silicatées (feldspathiques, vitrocéramiques) à l’HF 5–9 % pendant 20 à 90 secondes, puis appliquer un silane et un agent adhésif. Pour la zircone, utiliser un primer MDP (méthacryloyloxydécyl dihydrogène phosphate).

4. Confondre zircone et céramique feldspathique pour le collage

L’erreur : Appliquer le même protocole de collage à toutes les céramiques.

Pourquoi c’est problématique : La zircone est insensible à l’acide fluorhydrique. Un protocole inadapté donnera l’illusion d’un collage fonctionnel, alors que la liaison sera très faible et se dégradera rapidement.

La bonne pratique : Utiliser des ciments à base de résine contenant des monomères MDP pour la zircone, après sablage à l’alumine. Le recours à un Guide Clinique d’Odontologie actualisé permet de vérifier les protocoles selon les systèmes.

5. Réaliser les réglages occlusaux avec des fraises abrasives sans protection

L’erreur : Ajuster l’occlusion en bouche avec une fraise non adaptée, à sec et sans refroidissement.

Pourquoi c’est problématique : La chaleur générée et les vibrations entraînent des microfissures en surface, réduisant la résistance à la fatigue de la restauration et favorisant son fracture à terme.

La bonne pratique : Utiliser exclusivement des fraises diamantées fins à grain fin, sous irrigation, et polir systématiquement après tout meulage en bouche.

6. Ne pas réévaluer la teinte en conditions lumineuses naturelles

L’erreur : Valider la teinte céramique uniquement sous lumière artificielle de salle de soins.

Pourquoi c’est problématique : L’effet métamérique peut fausser la perception des couleurs selon la source lumineuse. Une restauration qui semble parfaite au cabinet peut paraître disharmonieuse en lumière naturelle.

La bonne pratique : Toujours valider la teinte à la lumière du jour, idéalement en demandant au patient de sortir quelques instants ou en disposant d’un panneau à lumière naturelle simulée.

---

Cas Cliniques Commentés

Cas N°1 — Facette Feldspathique sur Dent Antérieure Hypominéralisée

Présentation du patient : Yasmine, 24 ans, consulte pour une insatisfaction esthétique majeure concernant ses incisives centrales supérieures, présentant des taches blanches opaque et des bords légèrement fracturés, séquelles d’une hypominéralisation molaire-incisive (HMI).

Problématique identifiée : Les taches étant internes à l’émail, le blanchiment et le micro-abrasion sont insuffisants. L’épaisseur résiduelle est néanmoins compatible avec une préparation minimaliste (0,3 à 0,5 mm).

Prise en charge : Réalisation de deux facettes en céramique feldspathique pressée (IPS Empress), après une préparation de 0,5 mm en vestibulaire sans atteinte de la dentine. Prise de teinte comparative en lumière naturelle. Collage aux résines composites photopolymérisables après mordançage HF et silanisation.

Résultat et évolution attendue : Résultat immédiatement naturel, avec une translucidité reproduisant fidèlement l’émail adjacent. Durée de vie estimée à 10–15 ans avec un entretien rigoureux (brossage deux fois par jour, éviter les aliments très durs en antérieur).

Point clé illustré : En denture antérieure, la céramique feldspathique surpasse tous les autres matériaux en termes d’esthétique, à condition que la préparation soit suffisante et le collage irréprochable.

---

Cas N°2 — Couronne Tout-Céramique e.max sur Prémolaire Dépulpée

Présentation du patient : Karim, 41 ans, se présente avec une première prémolaire maxillaire droite fortement délabrée suite à une carie profonde traitée endodontiquement. La dent est dévitalisée depuis 6 mois, le seuil parodontal est respecté.

Problématique identifiée : La dent dépulpée est fragilisée, et un simple composite de reconstitution ne suffira pas à long terme. Le patient souhaite éviter toute restauration métallique visible.

Prise en charge : Reconstitution coronaire par tenon en fibre de verre et composite (faux-moignon). Couronne unitaire en disilicate de lithium pressée (IPS e.max Press), teinte A2, avec un épaulement périphérique de 1,0 mm. Collage par résine composite duale après traitement de surface HF + silane + adhésif.

Résultat et évolution attendue : Restauration esthétique, résistante (résistance à la flexion ≈ 400 MPa) et parfaitement intégrée. Le secteur prémolaire ne subit pas les forces maximales de mastication — l’e.max est ici pleinement indiqué. Suivi annuel recommandé pour contrôle occlusal.

Point clé illustré : Le disilicate de lithium offre un compromis idéal résistance/esthétique pour les restaurations unitaires en secteur intermédiaire, à condition d’un collage adhésif rigoureux.

---

Cas N°3 — Bridge Postérieur en Zircone sur Patient Bruxomane

Présentation du patient : Nassim, 52 ans, a perdu sa première molaire inférieure gauche depuis deux ans. Porteur d’un bruxisme diagnostiqué, il est pris en charge pour un bridge de trois éléments (prémolaire – espace édenté – deuxième molaire).

Problématique identifiée : Le bruxisme est un facteur de risque élevé pour les céramiques esthétiques traditionnelles. Une vitrocéramique serait contre-indiquée ici. La localisation postérieure rend l’esthétique moins prioritaire que la résistance.

Prise en charge : Bridge trois éléments en zircone monolithique (Katana UTML), usiné par CFAO à partir d’un fichier numérique obtenu par empreinte optique. Mise en place d’une gouttière de protection nocturne adaptée thermiquement.

Résultat et évolution attendue : Restauration fonctionnelle, résistante (> 900 MPa) et bien tolérée. La zircone monolithique, sans céramique d’émaillage supra-structurée, élimine le risque de chipping. Contrôle à 6 mois et à 1 an, puis annuellement. La gouttière est portée chaque nuit pour protéger la restauration.

Point clé illustré : Chez le patient parafonctionnel, la zircone monolithique associée à une gouttière de protection est la solution la plus fiable pour les bridges postérieurs.

---

Foire Aux Questions (FAQ)

Quelle est la durée de vie d’une couronne en céramique ?

Une couronne en céramique a une durée de vie moyenne estimée entre 10 et 20 ans, selon le matériau utilisé, la qualité du collage, l’hygiène bucco-dentaire du patient et l’absence de parafonction. Les couronnes en zircone monolithique présentent les taux de survie les plus élevés à long terme dans les études cliniques.

La céramique est-elle plus solide que le métal ?

Non, les alliages métalliques restent supérieurs en termes de résistance globale (traction, flexion, fatigue). Toutefois, les céramiques modernes — notamment la zircone — atteignent des niveaux de résistance mécanique très élevés (900–1 200 MPa), les rendant cliniquement fiables dans la grande majorité des situations. Leur avantage majeur sur le métal réside dans leur esthétique et leur biocompatibilité.

Peut-on poser un bridge tout-céramique sur des implants ?

Oui, et c’est même une indication de choix. Les couronnes et bridges en zircone sont particulièrement bien adaptés aux restaurations implanto-portées. La zircone est exempte de métal, ce qui évite tout risque de corrosion galvanique et s’intègre parfaitement dans les protocoles de réhabilitation sans métal (metal-free). Pour les patients appareillés, un dentifrice spécial implants est recommandé pour l’entretien quotidien.

Quelle céramique choisir pour des facettes esthétiques ?

Les facettes en céramique feldspathique ou pressée (IPS Empress) restent la référence esthétique absolue pour le secteur antérieur, grâce à leur translucidité optimale. Le disilicate de lithium (IPS e.max) constitue une excellente alternative, plus résistante, pour les patients présentant une occlusion légèrement contraignante.

Est-ce que la céramique se colore avec le café, le thé ou le vin rouge ?

Non, contrairement aux composites, les céramiques dentaires sont pratiquement insensibles aux colorations extrinsèques grâce à leur excellente stabilité chimique et leur état de surface. Cependant, un état de surface dégradé (abrasion, microfissures de surface) peut, avec le temps, favoriser la rétention de pigments.

Est-il possible de blanchir ses dents naturelles après une pose de couronnes céramiques ?

Les céramiques ne répondent pas aux agents blanchissants (peroxyde d’hydrogène ou de carbamide). Si vous envisagez un blanchiment dentaire, il est donc impératif de le réaliser AVANT la pose des restaurations céramiques, afin d’assortir les teintes des prothèses à votre nouvelle couleur dentaire naturelle.

Pourquoi certaines céramiques ne peuvent-elles pas être collées classiquement ?

Tout dépend de la composition chimique du matériau. Les céramiques silicatées (feldspathiques, vitrocéramiques) sont mordançables à l’acide fluorhydrique et permettent un collage adhésif fort. La zircone, dépourvue de phase vitreuse silicatée, ne réagit pas à l’HF. Elle nécessite un protocole spécifique : sablage à l’alumine et utilisation de ciments contenant des monomères phosphatés (MDP). Un mauvais protocole = un décollement prématuré.

Combien coûte une couronne en céramique en France ?

Le coût varie significativement selon le type de céramique, la localisation et les honoraires du praticien. À titre indicatif : une couronne en zircone est remboursée dans le cadre du dispositif « 100% Santé » pour les prémolaires et molaires, avec des plafonds tarifaires réglementés. Les facettes et couronnes esthétiques en secteur antérieur peuvent atteindre 500 à 1 500 € par élément selon les matériaux et les techniciens prothésistes impliqués.

---

Conclusion : La Céramique, un Biomatériau d’Avenir

Les céramiques dentaires continuent d’évoluer à un rythme soutenu. Les zircones translucides de nouvelle génération, les vitrocéramiques ultra-résistantes et les techniques de conception numérique (empreinte optique + CFAO) repoussent chaque année les limites de ce qui est cliniquement possible.

Pour le praticien, maîtriser les céramiques dentaires — leur composition, leurs propriétés, leurs indications et leurs protocoles de mise en œuvre — est une compétence fondamentale. Pour le patient, comprendre ce qui compose ses restaurations lui permet de participer activement à leurs soins et à leur entretien.

Les étudiants en odontologie et les internes souhaitant approfondir ce domaine trouveront dans les Annales Corrigées de l’Internat en Odontologie 2022–2024 et dans le Référentiel d’Internat en Parodontologie des ressources précieuses et actualisées.

ResiDentaire™ | Plateforme de QCM Médecine Dentaire ResiDentaire

---

Cette page contient des liens d’affiliation Amazon. En cliquant dessus, vous n’êtes pas tenu de vous procurer les produits suggérés, mais si vous le faites, cela ne vous coûte rien de plus et m’aide à financer ce site.
