Les Adhésifs Amélo-Dentinaires : Guide Complet (Biomatériaux Dentaires)

Mis à jour en 2025 — Article destiné aux étudiants en chirurgie dentaire et aux professionnels de santé bucco-dentaire.

---

---

Introduction : Pourquoi maîtriser les adhésifs amélo-dentinaires ?

En odontologie restauratrice, l’échec d’une restauration est rarement dû à la résine composite elle-même. Il est, dans la grande majorité des cas, imputable à l’interface entre le biomatériau et le tissu dentaire — c’est-à-dire à l’adhésif.

Les adhésifs amélo-dentinaires sont des biomatériaux d’interfaces. Ils contribuent à former un lien idéalement adhérent et étanche entre les tissus dentaires calcifiés et des biomatériaux de restauration ou d’assemblage. Cette efficacité dépend principalement de leur mise en œuvre, car la technique adhésive s’avère très sensible à la manipulation.

Bien les employer, bien les exploiter requiert au préalable de bien connaître leurs mécanismes d’action. Ce guide complet vous accompagne pas à pas, des bases théoriques jusqu’à l’application clinique.

Point clé pour l’examen : La technique adhésive est considérée comme l’une des procédures les plus sensibles à l’opérateur en odontologie conservatrice. Un écart même minime dans la procédure peut compromettre durablement la qualité du collage.

---

Définitions Fondamentales à Maîtriser

Avant d’aborder les mécanismes, il est indispensable de distinguer clairement trois concepts souvent confondus à l’écrit.

L’Adhésion

L’ensemble des interactions qui contribuent à unir deux surfaces entre elles. Il s’agit d’un phénomène physico-chimique qui englobe les forces intermoléculaires, les liaisons chimiques et l’ancrage mécanique.

L’Adhérence

Correspond à la force ou à l’énergie de séparation d’un assemblage collé. Elle se mesure en MPa (mégapascals) lors des tests de résistance au cisaillement ou à la traction. C’est cette valeur qui permet de comparer objectivement les performances des différents systèmes.

L’Adhésif

C’est une substance qui, appliquée à l’état liquide entre deux corps, contribue à les unir après durcissement. Ce durcissement est généralement obtenu par polymérisation (photo-induite ou auto-induite).

---

Les Bases Théoriques de l’Adhésion aux Tissus Dentaires Calcifiés

Comprendre ces fondamentaux est indispensable pour expliquer pourquoi chaque étape clinique a son importance.

Énergie Libre de Surface et Mouillage

Définition d’une surface

Une surface représente l’enveloppe d’un matériau. L’ensemble des caractéristiques chimiques, structurales, énergétiques et topographiques de la superficie d’un matériau est regroupé sous le terme d’état de surface.

Énergie libre de surface

L’énergie supplémentaire que possèdent les atomes ou molécules de la surface par rapport à ceux qui sont situés à l’intérieur (J/m²). Dans le cas des liquides, cette énergie s’appelle la tension superficielle.

Le mouillage : condition première du collage

C’est le degré d’étalement d’une goutte de liquide à la surface d’un solide. La première condition du collage est l’étalement le plus parfait de l’adhésif sur le substrat.

L’amélioration de l’étalement sur une surface lisse est proportionnelle à un indice de rugosité, qui correspond à l’augmentation de l’aire réelle de contact que procure la topographie rugueuse (Wenzel, 1936). La forte rugosité de surface s’avère donc favorable à l’adhésion : les techniques opératoires devront donc la rechercher et l’optimiser.

À retenir :

• La rugosité s’avère favorable à l’adhésion.
• Le contact intime entre l’adhésif et le substrat (le mouillage) améliore l’adhésion.
• Plus l’énergie superficielle du substrat est supérieure à la tension superficielle de l’adhésif, plus le mouillage sera favorable — d’où l’importance des traitements de surface visant à augmenter celle-ci.

---

Adhésion à l’Émail : Un Substrat Favorable

L’émail est le tissu le plus dur de l’organisme humain. Il est constitué de prismes et de substance interprismatique, formés à ~96% de cristaux d’hydroxyapatite.

Les valeurs d’adhésion à l’émail sont excellentes grâce au mordançage avec l’acide orthophosphorique. L’acide agit sur une épaisseur d’émail comprise entre 5 et 50 μm, en dissolvant préférentiellement la zone interprismatique, ce qui permet de bien exposer les prismes.

Il en résulte la formation d’une surface irrégulière et anfractueuse, qui dispose d’une haute énergie de surface. Cela permet à la résine adhésive hydrophobe de mouiller les microporosités créées dans l’émail.

Une fois polymérisée, une adhésion micromécanique en résulte, capable de s’opposer aux forces antagonistes de contraction de la résine (résistances de 15 à 25 MPa en moyenne).

Astuce clinique : Le mordançage sélectif de l’émail est toujours recommandé, même avec les adhésifs auto-mordançants, car ces derniers sont moins efficaces sur l’émail non préparé que sur l’émail biseauté.

---

Adhésion à la Dentine : Un Substrat Complexe

La dentine est un substrat biologiquement actif, humide et hétérogène. Sa composition (70% minéral, 20% collagène, 10% eau) la rend fondamentalement différente de l’émail.

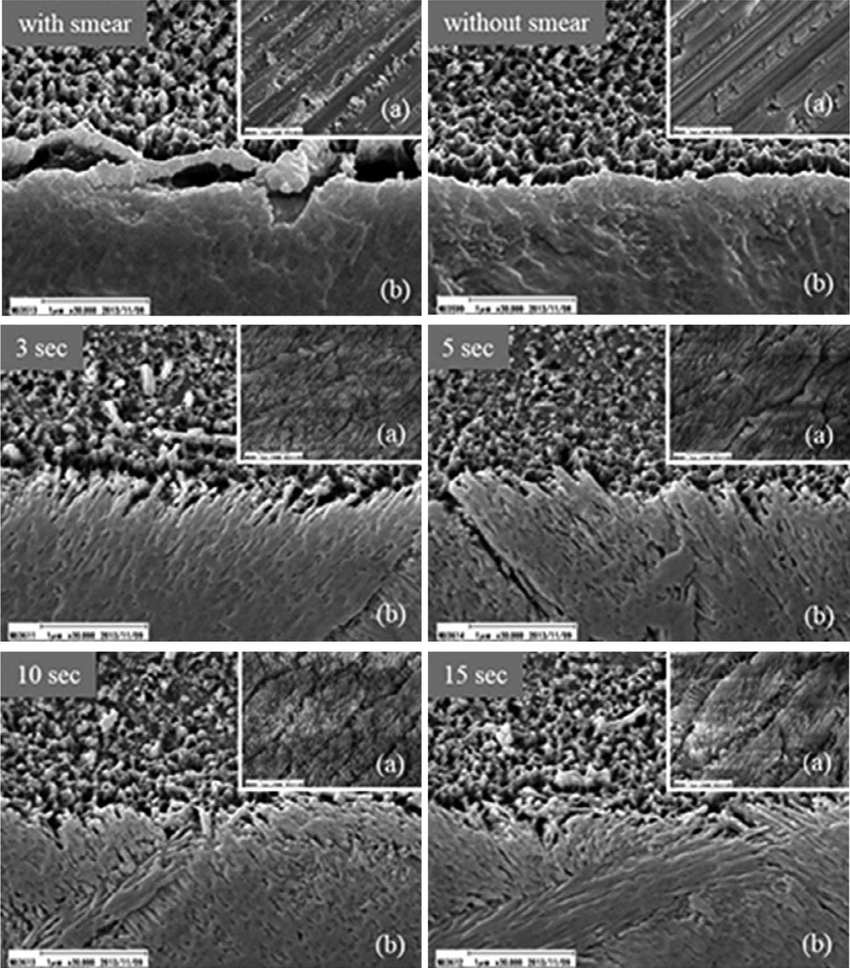

La boue dentinaire : obstacle initial

À l’issue de la préparation mécanique de la cavité, la surface dentinaire est recouverte d’une couche de boue dentinaire (smear layer). Ce dépôt pénètre les canalicules et forme des bouchons.

Cette boue dentinaire est faiblement attachée à la surface de la dentine et, par conséquent, ne peut pas être utile pour l’adhésion à la résine.

L’effet du mordançage

Le mordançage élimine la boue dentinaire et les bouchons mais, en même temps, déminéralise la dentine intertubulaire et péritubulaire sur une profondeur de 5 à 15 μm, en exposant les fibres de collagène.

Ce réseau de fibres de collagène privé de son soutien naturel formé par les cristaux d’hydroxyapatite se trouve dans des conditions d’instabilité et de faible mouillabilité.

Le rôle indispensable du primaire (primer)

L’application de solutions appelées primaire ou primer est indispensable pour soutenir les fibres de collagène et augmenter la mouillabilité. Il contient deux différents groupes fonctionnels :

• L’un hydrophile (-OH) qui se lie chimiquement au substrat dentinaire collagénique.
• L’autre hydrophobe (méthacrylate) qui se lie avec la résine liquide (adhésif).

La couche hybride : clé de voûte de l’adhésion dentinaire

La pénétration et la polymérisation de la résine adhésive entre les fibres de collagène conduisent à la formation de ce qu’on appelle la couche hybride (hybrid layer, décrite par Nakabayashi en 1982).

La résine qui pénètre et polymérise à l’intérieur des tubuli forme les prolongements de résine (ou tags de résine). Ces deux mécanismes constituent pratiquement les bases de l’adhésion micromécanique et priment sur l’adhésion chimique.

---

Critères Requis pour un Adhésif Idéal

Biocompatibilité

Un adhésif ne devrait pas induire de réaction néfaste ni pour son utilisateur, ni pour son destinataire (Degrange, 2007). Idéalement :

• Il ne doit pas être allergisant ni toxique.
• Il ne doit pas avoir de potentiel mutagène.
• Sur un plan plus local, un adhésif ne doit pas être cytotoxique pour la pulpe.

Adhésion et Étanchéité

La préservation du complexe pulpo-dentinaire est le facteur clé : obtenir une interface étanche !

Les systèmes adhésifs doivent permettre :

• D’obtenir une adhésion immédiate de la restauration aux tissus dentaires.
• De constituer une barrière étanche, empêchant la percolation de débris, fluides et bactéries afin de protéger la dentine et la pulpe sous-jacente, et d’éviter des sensibilités postopératoires ou le développement de caries secondaires.

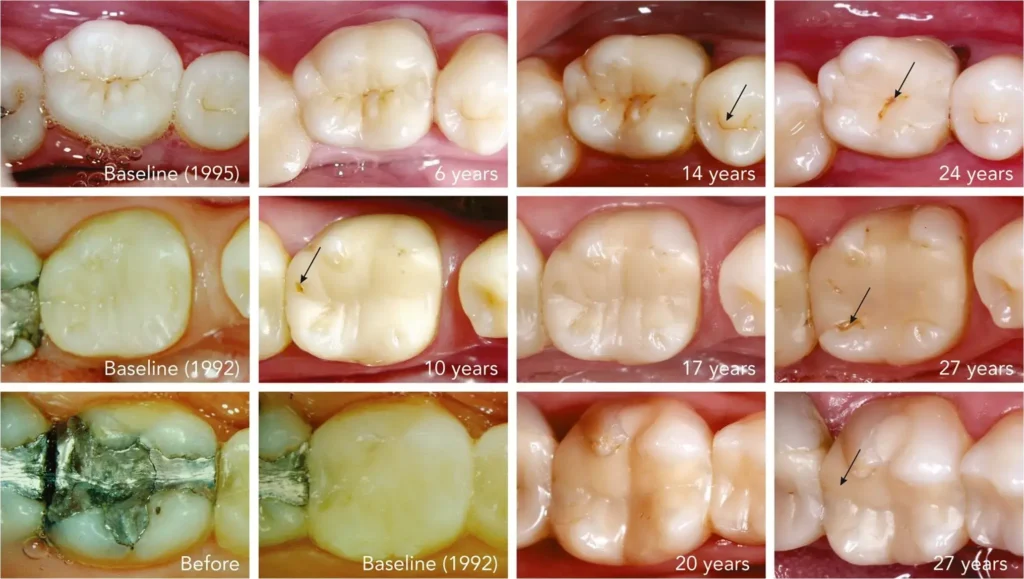

Durabilité

Les qualités d’adhérence et d’étanchéité doivent non seulement être immédiates mais durables pour éviter :

• Les colorations marginales
• Les caries récurrentes
• Les sensibilités postopératoires
• La perte de la restauration

Une adhésion durable à l’émail est assez bien établie. Cependant, au niveau de la dentine, les adhésifs restent sensibles à l’hydrolyse de la couche hybride sur le long terme.

Simplicité et Fiabilité de Mise en Œuvre

Tout praticien devrait idéalement pouvoir espérer des résultats thérapeutiques fiables et reproductibles. La technique adhésive est très sensible à la manipulation. De petits écarts dans la procédure de mise en œuvre sont susceptibles de compromettre la durabilité du collage.

---

Classification des Adhésifs Amélo-Dentinaires

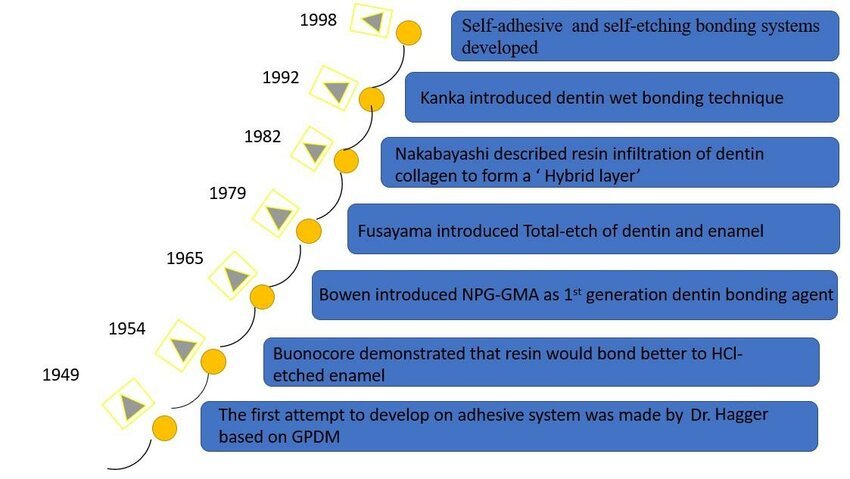

Approche Historique : Les 7 Générations

Pour préparer votre internat, connaître les grandes étapes de l’évolution des adhésifs est indispensable. Chaque génération a apporté une réponse aux limites de la précédente.

Pour approfondir la classification et les protocoles, les Annales corrigées de l’internat en odontologie 2022-2024 constituent une excellente ressource de révision.

Voir sur Amazon

1ère Génération (1952–1982) : La Période des Pionniers

Le premier adhésif, déposé en 1951 à base de diméthacrylate de l’acide glycérophosphorique, est commercialisé sous le nom de Sevriton®.

• Adhésion dentinaire : 3 MPa (très faible)
• Avantage : Bonne biocompatibilité pour le tissu dentinaire
• Inconvénient majeur : Cette classe ne prenait pas en compte le problème de la boue dentinaire

2ème Génération (1980–1985) : Esters Méthacryliques de l’Acide Phosphorique

À la fin des années 1970, l’utilisation sans cesse croissante des composites rend nécessaire d’optimiser l’adhésion et l’étanchéité à la dentine.

• La dentine ne subit aucun traitement préalable à leur application.
• Adhésion dentinaire : ~5 MPa — encore très inférieure à la rétention procurée par l’émail mordancé (15–20 MPa)

3ème Génération (1985–1991) : Introduction du Concept de Système Adhésif

Développement du concept du système adhésif : une association de plusieurs produits.

La résine adhésive est couplée à une ou plusieurs solutions qui sont appliquées préalablement pour stabiliser les boues dentinaires et faciliter leur mouillage et leur infiltration sur les parois cavitaires.

• Adhésion dentinaire atteinte : 8 à 12 MPa

4ème Génération (1990) : Reconnaissance du Mordançage Total

C’est le principe d’adhésion micromécanique de la couche hybride et des brides décrit par Nakabayashi en 1982 (gold standard de référence).

Ces systèmes mettent en jeu trois étapes :

1. Un mordançage acide de la surface dentinaire.
2. Un primaire pour favoriser le mouillage et la pénétration de la surface traitée.
3. L’infiltration d’une résine adhésive qui doit co-polymériser avec le composite.

Les valeurs d’adhérence atteignent 17 à 25 MPa.

5ème Génération (1995) : Primaire et Adhésif Réunis

Regroupe dans un même flacon : primaire et résine adhésive.

L’objectif principal est de simplifier la procédure clinique en supprimant une étape, tout en maintenant des valeurs d’adhérence proches des systèmes à 3 étapes.

6ème Génération (1995) : L’Auto-Mordançage par Monomères

Le mordançage et le primaire sont regroupés dans un seul flacon.

L’agent de mordançage n’est plus un acide minéral ou organique classique mais des monomères acides, aptes à déminéraliser et infiltrer simultanément les tissus dentaires calcifiés.

• L’emploi de ces primaires acides n’est pas suivi de rinçage (les monomères qu’ils contiennent vont contribuer à la copolymérisation).
• Leur application est suivie de celle d’une résine adhésive classique.

7ème Génération (2000) : Les Adhésifs “Tout en Un”

Ces produits regroupent en un seul conditionnement ou en un seul mélange les 3 étapes du collage.

Ils sont théoriquement susceptibles de mordancer et d’infiltrer émail et dentine tout en formant une couche de résine apte à s’unir au composite par photopolymérisation.

Composition complexe :

• Des monomères hydrophiles à caractère acide avec suffisamment d’eau pour permettre leur ionisation.
• Des monomères hydrophobes indispensables pour obtenir une bonne réaction de polymérisation.
• Des solvants organiques.

---

Approche Rationnelle : Classification par Mode d’Action

C’est la classification la plus utilisée en clinique et à l’internat. Elle oppose les systèmes avec mordançage préalable (rinçage obligatoire) aux systèmes auto-mordançants.

Le Guide Clinique d’Odontologie détaille en profondeur les protocoles de chaque famille d’adhésif avec des recommandations actualisées.

Voir sur Amazon

---

Les Systèmes avec Mordançage Préalable et Rinçage (M&R)

Systèmes M&R III : “Etch and Rinse in Three Steps”

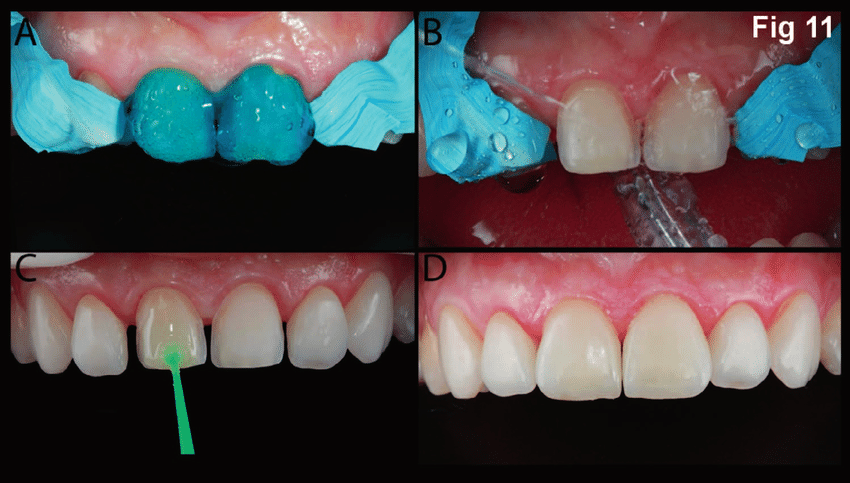

Étape 1 — Le mordançage

Consiste à appliquer une solution ou un gel, généralement d’acide phosphorique (concentration usuelle : 30–40%).

Temps d’application moyen :

• 30 secondes → émail
• 15 secondes → dentine

La durée varie selon le pH et la concentration de l’acide.

Effet du traitement acide sur l’émail :

• Créer une surface irrégulière avec des microanfractuosités en déminéralisant différentiellement l’émail intra et interprismatique.
• Augmenter la surface de collage disponible.
• Augmenter l’énergie de surface afin de favoriser le mouillage par l’adhésif.

Effet du traitement acide sur la dentine :

• Élimination de la grande majorité des boues dentinaires.
• Ouverture des tubuli dentinaires en leur donnant une forme d’entonnoir.
• Déminéralisation superficielle des zones péritubulaires.
• Exposition du réseau collagénique qui va participer à la formation de la couche hybride.
• Création de microanfractuosités de surface en ouvrant les tubuli dentinaires.

Cette zone superficielle de dentine est constituée d’un réseau de fibrilles comprenant environ ¼ de collagène entrelacées et dispersées dans presque ¾ d’eau du rinçage.

Étape 2 — Le primaire (Primer)

Il se définit comme une solution de polymères hydrophiles et hydrophobes. Il permet :

• Soit de maintenir suffisamment poreux le réseau de collagène.
• Soit de permettre sa ré-expansion s’il a été collapsé lors du séchage.

L’application d’un primaire s’avère à priori essentielle pour permettre une perméabilité de la dentine déminéralisée après évaporation de l’eau qu’elle contient. Une fois l’eau éliminée, la surface présente un caractère hydrophobe propice à la pénétration de la résine.

Composition du primaire :

• Eau
• Monomères hydrophiles : le plus couramment employé est l’HEMA (hydroxy-éthyl méthacrylate)
• Solvants organiques : contribuent à faciliter l’évaporation de l’eau après application du primaire.

Point critique : L’élimination quasi complète de l’eau par séchage s’avère nécessaire à la formation d’une interphase adhérente de qualité. La présence d’eau résiduelle conduit à la formation de lacunes et une réduction du taux de conversion des monomères de résine.

Étape 3 — La résine adhésive

Il s’agit d’une résine à base de BisGMA ou de diméthacrylate-uréthane.

Les objectifs de l’application de cette résine :

• Au niveau améliaire : la réalisation des microclavetages au sein des microanfractuosités générées par le mordançage acide.
• Au niveau dentinaire : la résine imprègne le réseau collagénique mis à nu après déminéralisation, conduisant à la couche hybride. De plus, la résine va former des prolongements intratubulaires (tags) dans les tubuli.

Systèmes M&R II : “Etch and Rinse in Two Steps”

Produits présentés en un seul flacon qui contient les éléments du primaire et de la résine adhésive :

• Monomères hydrophobes
• Monomères hydrophiles
• Solvants
• Des amorceurs de polymérisation
• Des charges : parfois

Cette présentation permet de supprimer l’étape intermédiaire de l’application du primaire. Leurs solvants organiques (généralement l’éthanol ou l’acétone) activent la pénétration du produit appliqué et facilitent l’évaporation de l’eau lors du séchage.

Leur mise en œuvre est plus simple que celle des M&R III.

---

Systèmes Auto-Mordançants (SAM)

Ils sont constitués d’un mélange d’éléments chimiques où chacun a son propre rôle.

Composition :

• Monomères hydrophiles acides polymérisables : qui vont déminéraliser le substrat dentaire.
• Monomères hydrophobes : destinés à assurer la ténacité de l’adhésif après polymérisation et la liaison avec la première couche de composite.
• Eau : nécessaire pour activer le potentiel acide des monomères hydrophiles (essentielle pour leur ionisation).
• Amorceurs de polymérisation
• Agents stabilisateurs
• Charges : parfois
• Solvants : activent et optimisent principalement la pénétration du produit

Mécanisme d’action des monomères acides :

• Déminéralisent et infiltrent simultanément émail et dentine.
• Participent à la polymérisation.
• Pas de rinçage après leur application.
• Ils contiennent de l’eau : nécessaire pour activer le potentiel d’ionisation des monomères fonctionnels acides.

Au niveau de la dentine, ils dissolvent en premier :

1. La phase minérale de la boue dentinaire.
2. La dentine sous-jacente superficiellement.

Les ions calcium et phosphates passent en solution dans l’adhésif liquide. La boue dentinaire n’est donc pas totalement éliminée, mais infiltrée.

Systèmes SAM II : “Self Etch Two Steps”

On applique un primaire acide — le self-etching primer — en alternative à l’attaque à l’acide phosphorique.

Il déminéralise et infiltre simultanément les tissus dentaires calcifiés. Pour que sa diffusion en profondeur soit efficace, il doit agir pendant un temps minimum (20 à 30 secondes).

Après évaporation de l’eau qu’il contient par séchage, il est recouvert d’une résine dont la majeure partie des composants est hydrophobe (généralement similaire à celle des M&R III). Cette couche de résine permet d’obtenir une co-polymérisation efficace avec la matrice des composites.

Systèmes SAM I : “All-in-One”

Combinent avec un seul produit les rôles de mordançage, primaire et adhésif.

• Avantage apparent : simplifier la procédure clinique du collage.
• La réduction des séquences opératoires limite potentiellement le risque d’erreur de manipulation que l’on peut faire à chaque étape du collage.

Bémol important : La simplification a un coût. Les systèmes SAM I sont les moins performants sur l’émail non mordancé et présentent une interface plus hydrophile (et donc plus vulnérable à l’hydrolyse sur le long terme).

---

Les Systèmes Adhésifs Universels

Un adhésif universel peut être utilisé avec un protocole d’adhésifs à mordançage préalable ou un protocole d’auto-mordançage — d’où leur appellation.

Caractéristiques :

• Il adhère à l’émail, la dentine, la céramique et la zircone.
• Idéal pour le collage direct et indirect.
• Facile à appliquer grâce à sa grande viscosité.
• Offre un collage rapide, fiable et durable.
• Offre une haute intégrité marginale.

Monomère clé : Le MDP (10-méthacryloyloxydécyl dihydrogène phosphate) est le composant acide fonctionnel qui assure à la fois le mordançage et la liaison chimique avec les structures dentaires et les céramiques.

---

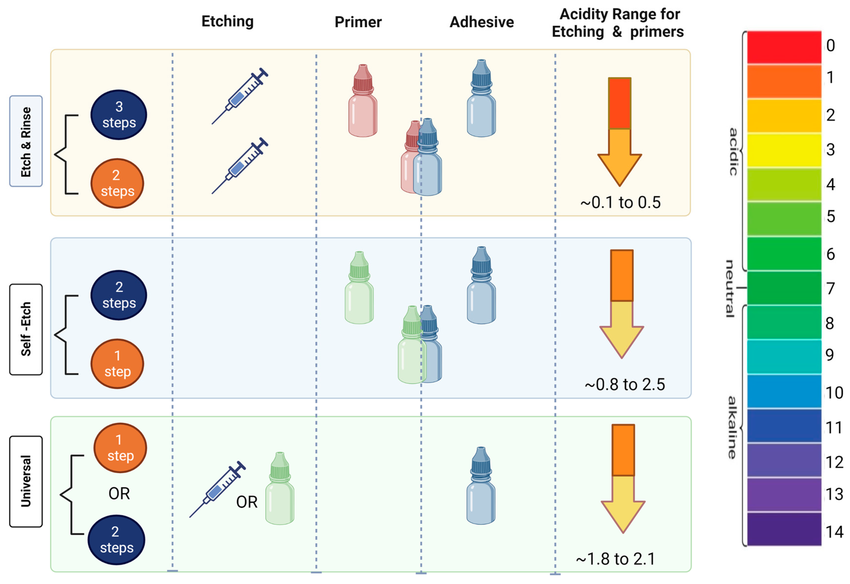

Quelle Solution Choisir ? Tableau Comparatif des Systèmes Adhésifs

Avant de choisir votre système, il est utile de comparer les principales familles selon des critères cliniquement pertinents. Ce tableau synthétise les informations essentielles pour vous aider dans votre décision pratique.

Critère	M&R III (3 étapes)	M&R II (2 étapes)	SAM II (2 étapes)	SAM I (“All-in-one”)	Universel
Nombre d’étapes	3	2	2	1	1–2
Rinçage requis	Oui	Oui	Non	Non	Selon protocole
Adhésion émail (MPa)	20–25	18–22	15–20*	10–15	18–24
Adhésion dentine (MPa)	17–22	15–20	15–20	10–18	16–22
Sensibilité opératoire	Élevée	Modérée	Modérée	Faible	Faible–Modérée
Durabilité long terme	Excellente	Bonne	Bonne	Modérée	Bonne
Compatibilité composite	Directe	Directe	Directe	Directe	Directe + Indirecte
Collage indirect	Non idéal	Non idéal	Non idéal	Non	Oui

*Mordançage sélectif émail recommandé pour optimiser les valeurs.

---

Erreurs Fréquentes à Éviter en Technique Adhésive

La technique adhésive est parmi les plus sensibles à la manipulation en odontologie restauratrice. Voici les erreurs les plus courantes observées en clinique et en TP, avec leurs conséquences et les bonnes pratiques à adopter.

❌ Erreur 1 — Sur-séchage de la Dentine Après Mordançage

Le problème : Après l’application et le rinçage de l’acide, certains praticiens sèchent la dentine à l’air comprimé trop longuement. Cela provoque le collapse du réseau collagénique, rendant la dentine imperméable à la résine.

Conséquences : Formation d’une couche hybride incomplète, sensibilités postopératoires, microinfiltrations.

Bonne pratique : Sécher légèrement en laissant la dentine légèrement humide (aspect brillant mais non mouillé). Pour les M&R, utiliser une boulette de coton humide pour ré-humidifier si nécessaire (wet bonding technique).

---

❌ Erreur 2 — Temps de Mordançage Excessif sur la Dentine

Le problème : Un mordançage de 30 secondes sur la dentine (au lieu de 15 secondes) déminéralise en profondeur bien au-delà de la capacité de pénétration de la résine.

Conséquences : Zone de collagène exposé non infiltrée → voie d’entrée pour les bactéries et l’hydrolyse → dégradation de l’interface à moyen terme.

Bonne pratique : Respecter scrupuleusement les temps : 30 secondes sur l’émail et 15 secondes sur la dentine pour les systèmes M&R à l’acide phosphorique.

---

❌ Erreur 3 — Négliger le Mordançage Sélectif de l’Émail avec les SAM

Le problème : Les systèmes auto-mordançants (notamment SAM I) sont peu efficaces sur l’émail non préparé. Sans mordançage préalable de l’émail, l’adhésion est insuffisante en bordure.

Conséquences : Décollements marginaux, microinfiltrations périphériques, colorations marginales précoces.

Bonne pratique : Effectuer systématiquement un mordançage sélectif de l’émail (gel d’acide phosphorique 30–37%, 30 secondes) avant l’application du primer auto-mordançant, en particulier sur l’émail non biseauté.

---

❌ Erreur 4 — Ne Pas Agiter Correctement le Primer Auto-Mordançant

Le problème : Les primaires acides (SAM) doivent être appliqués en frottant activement la surface pour favoriser leur diffusion et leur action déminéralisante. Une application passive ne suffit pas.

Conséquences : Déminéralisation superficielle insuffisante → couche hybride de mauvaise qualité.

Bonne pratique : Appliquer le primer en effectuant des frottements actifs pendant le temps prescrit (généralement 20 à 30 secondes), puis sécher doucement à l’air.

---

❌ Erreur 5 — Polymérisation Insuffisante de la Résine Adhésive

Le problème : Une lampe à photopolymériser mal orientée, trop éloignée ou avec une intensité insuffisante ne polymérise pas correctement la couche d’adhésif.

Conséquences : Couche inhibée par l’oxygène trop épaisse, taux de conversion des monomères faible → mauvaise union avec le composite → sensibilités, décollement.

Bonne pratique : Toujours vérifier l’intensité de la lampe (>600 mW/cm²), positionner à moins de 2 mm et polymériser pendant le temps recommandé. Souffler légèrement l’adhésif pour étaler en couche fine avant polymérisation.

---

❌ Erreur 6 — Contamination Salivaire ou Sanguine de la Surface Préparée

Le problème : Une isolation insuffisante (sans digue dentaire ou avec une digue défaillante) expose la surface mordancée ou apprêtée à la contamination salivaire.

Conséquences : La salive obstrue les microporosités de l’émail et les tubuli ouverts → adhésion compromise de façon irréversible.

Bonne pratique : Toujours utiliser une digue en caoutchouc pour garantir un champ opératoire parfaitement sec. En cas de contamination avérée, reprendre l’étape de mordançage depuis le début.

---

Cas Cliniques Commentés

Ces cas fictifs mais réalistes illustrent les points clés abordés dans cet article. Ils sont conçus pour renforcer votre compréhension clinique.

---

Cas Clinique n°1 — Sensibilités Postopératoires Après Composite de Classe II

Patient : Homme, 28 ans, en bonne santé générale. Consulte pour des sensibilités dentaires importantes (réponse au froid) persistant 3 semaines après la pose d’un composite sur la 36.

Problématique identifiée : Lors de l’interrogatoire et de l’examen, le praticien traitant reconstitue le protocole appliqué : mordançage à l’acide phosphorique 37% pendant 30 secondes sur la dentine, suivi d’un séchage prolongé à l’air comprimé.

Analyse : Deux erreurs combinées sont identifiées — temps de mordançage excessif sur la dentine (déminéralisation trop profonde pour la résine) et sur-séchage ayant provoqué le collapse du réseau collagénique. La couche hybride formée est incomplète, laissant des zones de collagène non infiltré : voie d’entrée pour les mouvements de fluides dentinaires stimulant les fibres nerveuses.

Prise en charge : Le composite est déposé. Une nouvelle restauration est réalisée avec un protocole rigoureux : mordançage 15 secondes sur la dentine, dentine laissée légèrement humide, application soigneuse du primer, polymérisation en couche fine.

Résultat attendu : Disparition des sensibilités dans les 48 heures suivant la correction. La restauration présente une intégrité marginale satisfaisante au contrôle à 6 mois.

Point clé illustré : Le respect des temps de mordançage et la gestion de l’humidité dentinaire sont déterminants pour la qualité de la couche hybride.

---

Cas Clinique n°2 — Décollement Marginal Précoce d’un Composite Antérieur

Patient : Femme, 35 ans, consulte pour une coloration marginale et un début de décollement de la 11, restaurée il y a 18 mois par un composite de Classe IV.

Problématique identifiée : À l’examen clinique et radiographique, la restauration présente une microinfiltration marginale sans atteinte pulpaire. Le praticien ayant réalisé la restauration avait utilisé un adhésif SAM I sans mordançage préalable de l’émail.

Analyse : L’émail cervical non biseauté et non mordancé à l’acide phosphorique présente des valeurs d’adhésion réduites avec les systèmes “all-in-one”. L’interface émail-résine a cédé progressivement sous l’effet des contraintes occlusales et de la contraction de polymérisation.

Prise en charge : Dépose du composite, régularisation des berges d’émail, mordançage sélectif émail + protocole M&R II complet, nouvelle restauration composite avec biseau émail optimisé.

Résultat attendu : Restauration esthétique et fonctionnelle stable. Intégrité marginale vérifiée à 1 an sans récidive de coloration.

Point clé illustré : Le mordançage sélectif de l’émail est indispensable, même lorsqu’on utilise un adhésif auto-mordançant, en particulier dans les restaurations à dominante amélaire.

---

Cas Clinique n°3 — Choix du Système Adhésif pour un Collage Indirect

Patient : Femme, 52 ans, reçue pour la pose d’un inlay en céramique feldspatique sur la 26, préparé la semaine précédente.

Problématique : L’étudiante en charge du cas hésite sur le système adhésif à utiliser : son adhésif SAM II habituel pour les composites directs est-il adapté ?

Analyse : Les inlays en céramique nécessitent une technique de collage indirect impliquant un ciment de collage résineux et, du côté dentaire, un système adhésif compatible avec une polymérisation différée ou sous charge. Les systèmes SAM II peuvent être utilisés, mais leur compatibilité avec les ciments auto-ou dual-polymérisant est parfois limitée (risque d’inhibition par les acides résiduels du primaire).

Prise en charge : Le tuteur recommande l’utilisation d’un adhésif universel (contenant du MDP) en mode mordançage total. Ce système offre une liaison également optimale à la céramique (après mordançage à l’acide fluorhydrique et silanisation) et à la dentine, avec une compatibilité confirmée avec les ciments dual.

Résultat attendu : Collage durable avec haute intégrité marginale. Contrôle à 2 ans sans signe de microinfiltration.

Point clé illustré : Le choix du système adhésif doit être raisonné en fonction du type de restauration (direct/indirect) et des matériaux mis en jeu.

---

Foire Aux Questions (FAQ) — Adhésifs Amélo-Dentinaires

1. Quelle est la différence entre un adhésif auto-mordançant et un adhésif à mordançage total ?

Dans un système à mordançage total (M&R), l’acide phosphorique est appliqué séparément puis rincé abondamment avant l’application du primaire et de l’adhésif. Dans un système auto-mordançant (SAM), des monomères acides intégrés au produit assurent simultanément la déminéralisation et l’infiltration des tissus, sans rinçage. Le mordançage total offre de meilleures valeurs sur l’émail ; les SAM sont moins sensibles à l’humidité dentinaire.

2. Pourquoi les adhésifs “all-in-one” (SAM I) sont-ils considérés comme moins performants que les systèmes à plusieurs étapes ?

Les SAM I contiennent dans un seul flacon des monomères hydrophiles acides, hydrophobes et de l’eau. Cette coexistence crée une interface adhésive plus hydrophile, plus perméable à l’eau et donc plus susceptible de se dégrader par hydrolyse sur le long terme. De plus, leur efficacité sur l’émail non mordancé reste inférieure à celle des systèmes M&R.

3. Combien de temps faut-il mordancer l’émail avec de l’acide phosphorique ?

Le temps de mordançage standard est de 30 secondes sur l’émail (contre 15 secondes sur la dentine). Il peut varier légèrement selon la concentration et le pH de l’acide utilisé. Un mordançage trop court donne une surface irrégulière insuffisante ; un mordançage trop long affaiblit la structure amélaire sans apporter de gain d’adhésion.

4. Qu’est-ce que la couche hybride et quel est son rôle dans l’adhésion dentinaire ?

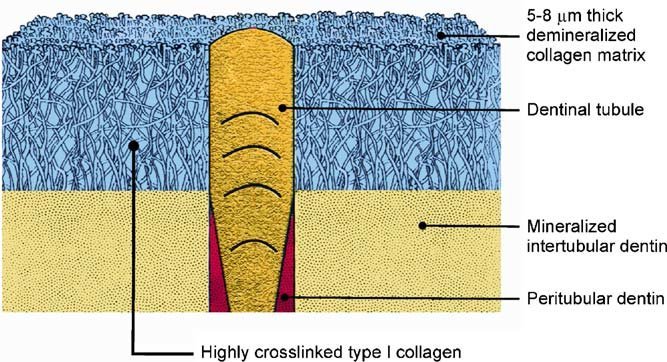

La couche hybride (ou hybrid layer) est une zone d’interdiffusion de 5 à 15 μm d’épaisseur formée par l’imprégation de la résine dans le réseau de collagène exposé par la déminéralisation dentinaire. Elle constitue l’interface mécanique principale entre la résine et la dentine. Sa qualité dépend directement du protocole d’application et notamment de la gestion de l’humidité dentinaire.

5. Peut-on utiliser n’importe quel adhésif avec un composite dual-polymérisable (pour un collage indirect) ?

Non. Certains primers acides résiduels présents dans les systèmes SAM peuvent interférer avec la polymérisation des ciments auto-ou dual-polymérisant en inhibant l’amine tertiaire catalyseur. Il est préférable d’utiliser un adhésif universel à base de MDP ou un M&R III séparé, puis d’appliquer une couche de résine hydrophobe avant le ciment. Toujours vérifier la compatibilité du fabricant.

6. Qu’est-ce qu’un adhésif universel et dans quels cas l’utiliser préférentiellement ?

Un adhésif universel est formulé pour fonctionner en mode M&R ou SAM selon les besoins cliniques, et pour adhérer à l’émail, la dentine, la céramique, la zircone et les alliages métalliques. Il est particulièrement recommandé pour les collages indirects (inlays, onlays, couronnes, bridges), les restaurations sur dents présentant des surfaces complexes (émail et dentine exposés simultanément) et les situations où la flexibilité de protocole est un atout.

7. Les monomères présents dans les adhésifs dentaires présentent-ils un risque de cytotoxicité ?

Oui, à l’état non polymérisé. Des monomères comme le BisGMA et l’HEMA présentent un potentiel cytotoxique et allergisant démontré in vitro. Ce risque diminue considérablement après polymérisation complète. En clinique, il convient de minimiser le contact cutané et muqueux avec les produits non polymérisés (port de gants adaptés) et d’assurer une photopolymérisation rigoureuse pour garantir un taux de conversion élevé.

8. Comment savoir si ma lampe à photopolymériser est suffisamment puissante pour polymériser correctement un adhésif ?

La puissance minimale recommandée est de 600 mW/cm². Au-delà de 800–1000 mW/cm², la polymérisation des résines modernes est optimale. Il est conseillé de calibrer régulièrement la lampe avec un radiomètre. La distance d’application (< 2 mm de la surface), le temps d’exposition et la qualité de la pointe optique sont également des facteurs déterminants. Une pointe dégradée ou encrassée peut réduire l’intensité réelle de plus de 50 %.

---

Conclusion : La Maîtrise Technique, Clé de la Durabilité

Au-delà des performances strictes des adhésifs, on constate que leur mise en œuvre est encore contraignante et très peu tolérante aux erreurs. C’est pour cela que la connaissance parfaite des procédures associées aux systèmes utilisés par chacun reste indispensable.

L’évolution des adhésifs a été portée par une double ambition : améliorer les performances d’adhérence tout en simplifiant les protocoles. Si les systèmes universels actuels représentent un compromis prometteur, aucun ne s’affranchit de la rigueur opératoire.

En résumé, retenez que :

• L’émail se colle mieux que la dentine, et le mordançage acide en est la clé.
• La couche hybride reste le cœur de l’adhésion dentinaire — sa qualité dépend de vous.
• Plus un système est simple à appliquer, plus il demande de vigilance sur ses limites spécifiques.
• Le choix du système doit toujours être raisonné selon le contexte clinique (direct, indirect, substrat dominant).

Pour aller plus loin dans vos révisions et approfondir les protocoles cliniques actualisés, le Guide clinique d’odontologie.

Les Annales corrigées de l’internat en odontologie 2022–2024 sont deux ressources de référence incontournables pour les étudiants.

Pour des exercices QCM interactifs, la plateforme ResiDentaire™ propose également des modules dédiés à la parodontologie.

---

Cette page contient des liens d’affiliation Amazon. En cliquant dessus, vous n’êtes pas tenu de vous procurer les produits suggérés, mais si vous le faites, cela ne vous coûte rien de plus et cela m’aide à financer ce site.
