Céramiques dentaires (Biomatériaux Dentaire)
Introduction

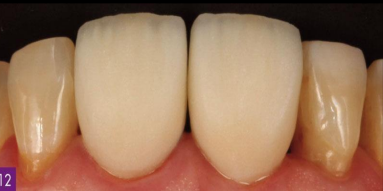

Les céramiques dentaires, dérivées du grec “Kéramon” signifiant argile, sont des matériaux de choix pour les praticiens en raison de leurs qualités esthétiques et biologiques.
Composition
La céramique est un matériau minéral, principalement constitué d’un silicate complexe extrait des carrières. La céramique dentaire est composée de deux éléments principaux : une poudre et un liquide.
Poudre
La poudre est essentiellement composée de silice, d’alumine et de divers oxydes jouant le rôle de fondants, d’opacifiants et de colorants. Elle est commercialisée en plusieurs formules selon leur degré de translucidité.
Liquide
Le liquide peut être :
- De l’eau distillée ;
- Un mélange de glycérine et d’eau distillée ;
- Un liquide spécial contenant un liant hydrosoluble (éliminé à 350°C), comme de l’amidon, pour assurer la cohésion de la pâte.
Classification
La classification des céramiques dentaires repose sur plusieurs critères.
Selon la Température de Fusion

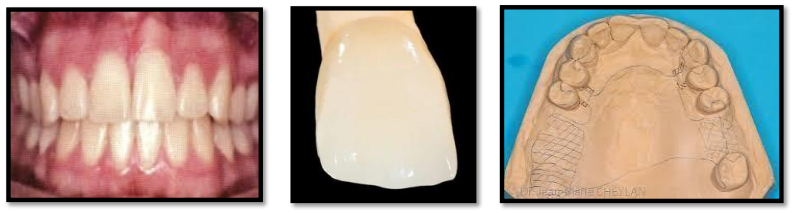

- Céramique à haute fusion (1280 à 1390°C) : Utilisée pour la fabrication de dents artificielles du commerce.
- Céramique à moyenne fusion (1052 à 1200°C) : Employée pour les couronnes-jacket cuites sur une matrice de platine.
- Céramique à basse fusion (870 à 1065°C) : Utilisée dans les techniques céramo-métalliques.
- Céramique à très basse fusion (660 à 780°C) : Destinée à l’émaillage d’alliages précieux (or), aux céramo-céramiques et aux joints céramique-dent.
Selon la Composition Chimique
- Feldspathiques ;
- Vitrocéramiques ;
- Verre hydrothermaux ;
- Alumineuses (CFO, FAO) ;
- À base d’oxyde de zirconium (zircone).
Selon les Procédés de Mise en Forme
- Avec armature métallique ;

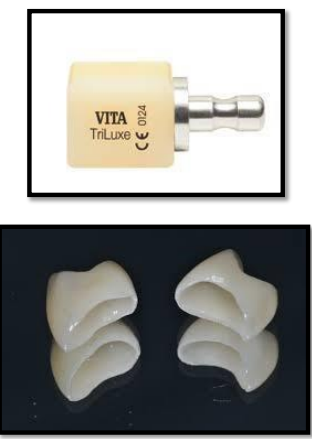

- Sans armature métallique (sur revêtement par injection ou par usinage).
Selon la Microstructure
La microstructure varie selon le type de céramique et influence ses propriétés.
Propriétés Physiques
Structure Après Cuisson
- Céramique à moyenne fusion : Structure amorphe avec une configuration atomique désordonnée (structure vitreuse). Le verre se solidifie en conservant une structure liquide avec un ordre à courte distance, dû à une faible vitesse de diffusion. La porcelaine est poreuse, présentant des inclusions gazeuses et des bulles d’air.
- Céramique à basse fusion : Contient une phase cristalline noyée dans une phase vitreuse.
Masse Volumique
- Poudre brute : 2,42 g/cm³.
- Après cuisson : 2,50 g/cm³.
Intervalle de Fusion
Voir la classification selon la température de fusion.
Dilatation Thermique

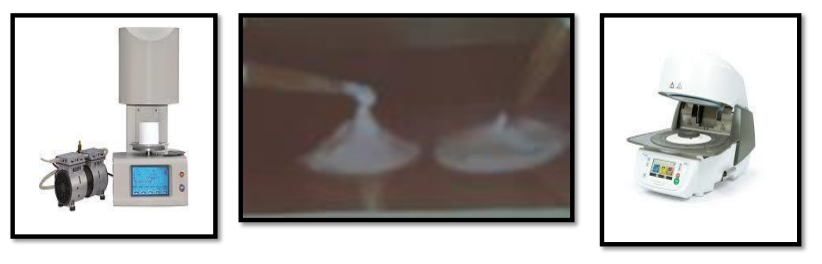

La dilatation thermique se manifeste en trois stades :
- Premier biscuit : Ramollissement des fondants, formant un solide rigide mais très poreux avec peu de retrait.
- Moyen biscuit : Fusion complète des fondants, aboutissant à un solide moins poreux avec un retrait important.
- Haut biscuit : Solide d’aspect lisse avec un retrait maximum.
Conductibilité Thermique
L’absence d’électrons libres confère une faible conductibilité thermique, faisant de la céramique un biomatériau isolant.
Retrait
Le retrait est maximal au stade du haut biscuit, atteignant 15 à 20 %.
Résistance
La résistance à la compression est plusieurs fois supérieure à la résistance à la traction.
Translucidité
Les porcelaines cuites sous vide sont environ 20 fois plus translucides que celles cuites sous pression atmosphérique.
Coloration
La coloration des céramiques dentaires est d’une stabilité absolue.
Propriétés Chimiques
La porcelaine est inattaquée par les acides usuels et les agents chimiques, à l’exception de l’acide fluorhydrique.
Propriétés Biologiques
La porcelaine est résistante aux fluides buccaux et bien tolérée par les tissus dentaires et la gencive marginale.
Nouvelles Céramiques
Céramique Pressée
Il s’agit d’une céramique alumineuse, contenant de l’alumine.
Céramique Coulée
Cette céramique est fabriquée selon le procédé de fonderie de précision à cire perdue.
Céramiques dentaires (Biomatériaux Dentaire)
Voici une sélection de livres en français sur les prothèses dentaires:
- Prothèse Amovible Partielle : Clinique et Laboratoire
Collège National des Enseignants en Prothèses Odontologiques (CNEPO), Michel Ruquet, Bruno Tavernier - Traitements Prothétiques et Implantaires de l’Édenté Total 2.0
- Conception et Réalisation des Châssis en Prothèse Amovible Partielle
- Prothèses supra-implantaires: Données et conceptions actuelles
- Prothèse complète: Clinique et laboratoire Broché – Illustré, 12 octobre 2017
- Prothèse fixée, 2e Ed.: Approche clinique Relié – Illustré, 4 janvier 2024
Céramiques dentaires (Biomatériaux Dentaire)
Dr J Dupont, chirurgien-dentiste spécialisé en implantologie, titulaire d’un DU de l’Université de Paris, offre des soins implantaires personnalisés avec expertise et technologies modernes.
Pingback: Les ciments de scellement (Biomatériaux Dentaire) - CoursDentaires.com
Pingback: Le Cément (Histologie) - CoursDentaires.com
