Structure de l’Émail Dentaire : Guide Complet d’Histologie pour Étudiants en Odontologie

L’émail dentaire représente le tissu le plus dur du corps humain, un véritable bouclier protecteur qui recouvre nos dents. Comprendre sa structure histologique complexe est essentiel pour tout étudiant en médecine dentaire, car cette connaissance constitue la base de nombreux actes cliniques et thérapeutiques.

Dans ce guide détaillé, nous explorerons en profondeur la composition, les propriétés et l’organisation microscopique de l’émail, en vous fournissant toutes les clés pour maîtriser ce chapitre fondamental de l’histologie dentaire.

Introduction à l’Émail Dentaire

L’émail recouvre la couronne dentaire et résulte de la minéralisation du substrat organique synthétisé et sécrété par les améloblastes lors de l’amélogenèse. Cette substance, qui recouvre la dentine coronaire, constitue le tissu le plus dur et le plus minéralisé de l’organisme humain.

Sa fonction protectrice est cruciale : l’émail protège la dentine sous-jacente contre les agressions mécaniques (mastication), thermiques et chimiques (acides alimentaires). Sans lui, nos dents seraient vulnérables et se dégraderaient rapidement.

Particularité importante : contrairement aux autres tissus de l’organisme, l’émail est incapable de se régénérer une fois sa formation achevée, car les améloblastes disparaissent après l’éruption dentaire. D’où l’importance capitale de sa préservation en pratique clinique.

Composition Chimique de l’Émail

Les Trois Composantes Fondamentales

L’émail est constitué de trois composantes principales qui déterminent ses propriétés uniques :

Les cristaux d’hydroxyapatite : ils représentent la phase minérale et constituent l’essentiel du tissu. Leur organisation précise confère à l’émail sa dureté exceptionnelle.

La matrice organique : bien que minoritaire (environ 2% du poids chez l’adulte), elle joue un rôle crucial pendant la formation de l’émail. Elle se compose de 58% de protéines (notamment les amélogénines et les énamelines) et de 40% de lipides.

L’eau : elle représente environ 2% de la composition et occupe les espaces inter-cristallins. Cette proportion minimale reflète la densité remarquable du tissu.

Composition Minérale Détaillée

Les sels minéraux constituent 96 à 98% de la masse totale de l’émail mature, faisant de lui le tissu le plus minéralisé du corps humain (à titre de comparaison, l’os contient environ 65% de minéraux).

Hydroxyapatite : formule chimique Ca₁₀(PO₄)₆(OH)₂, ce cristal constitue l’élément structural de base. Les ions calcium et phosphate s’organisent en réseau cristallin hautement ordonné.

Éléments traces : plusieurs ions se fixent aux cristaux en quantités minimes mais significatives :

• Carbonate (CO₃²⁻) : peut substituer les groupes phosphate ou hydroxyle, mais sa présence excessive diminue la résistance aux acides
• Fluor (F⁻) : remplace l’hydroxyle pour former la fluorapatite, plus résistante à la déminéralisation (d’où l’intérêt du fluor en prévention carieuse)
• Sodium (Na⁺), Potassium (K⁺) : participent aux échanges ioniques
• Chlore (Cl⁻), Zinc (Zn²⁺) : présents en traces, leur rôle exact reste débattu

Cette composition minérale élevée explique pourquoi l’émail apparaît radio-opaque sur les radiographies dentaires, permettant son identification aisée à l’imagerie.

Propriétés Physiques et Caractéristiques Cliniques

Comprendre les propriétés physiques de l’émail est fondamental pour la pratique clinique quotidienne :

Dureté exceptionnelle : l’émail atteint 5 sur l’échelle de Mohs (l’or est à 2,5, le diamant à 10). Cette dureté permet de résister aux forces masticatoires considérables (jusqu’à 700 Newtons sur les molaires). Cependant, il est aussi cassant en raison de sa structure cristalline : il résiste mal aux chocs et peut se fracturer, d’où l’importance du support dentinaire sous-jacent qui absorbe les contraintes.

Translucidité : l’émail est translucide, laissant transparaître la couleur jaunâtre de la dentine sous-jacente. Cette propriété est essentielle en dentisterie esthétique pour reproduire l’aspect naturel des dents.

Surface lisse et brillante : à l’état sain, la surface amélaire est extrêmement lisse (aspect vitré), ce qui limite l’adhésion de la plaque bactérienne et facilite l’autonettoyage.

Variation d’épaisseur : l’émail est plus épais au niveau des cuspides et des bords incisifs (jusqu’à 2-2,5 mm) et s’amincit progressivement vers le collet (quelques dizaines de micromètres seulement). Cette variation a des implications cliniques importantes, notamment pour la préparation des cavités.

Radio-opacité marquée : plus radio-opaque que la dentine, le cément et l’os, l’émail apparaît blanc brillant sur les radiographies, facilitant le diagnostic des caries (zones sombres de déminéralisation).

Vulnérabilité aux acides : malgré sa dureté, l’émail se dissout rapidement en milieu acide (pH < 5,5), processus à la base de la formation des caries. Les acides d’origine bactérienne (plaque dentaire) ou alimentaire (sodas, jus de fruits) déminéralisent progressivement les cristaux d’hydroxyapatite.

Structure Histologique : Organisation Microscopique

Les Prismes de l’Émail : Unités Fondamentales

Observation en Microscopie Optique

L’émail présente une architecture unique parmi les tissus biologiques : c’est une structure acellulaire (aucune cellule vivante), avasculaire (aucun vaisseau sanguin) et dépourvue d’innervation (absence de nerfs). Cette composition explique pourquoi l’émail ne peut se réparer spontanément et pourquoi il n’est pas sensible à la douleur directement.

Organisation prismatique : l’émail est constitué par la juxtaposition d’unités fondamentales appelées prismes ou bâtonnets de l’émail. Ce sont des cordons minéralisés qui parcourent toute l’épaisseur de l’émail, de la jonction amélo-dentinaire jusqu’à la surface de la couronne.

Caractéristiques dimensionnelles :

• Diamètre transversal : 4 à 8 µm (micromètres)
• Nombre par dent : 5 à 12 millions selon la taille de la dent
• Longueur : variable selon la région (plus longs au niveau des cuspides)

Morphologie en “trou de serrure” : en coupe transversale, chaque prisme présente une section caractéristique composée de :

• Une partie renflée (tête ou corps du prisme) : contient la majorité des cristaux
• Une partie mince (queue ou col du prisme) : prolongement effilé

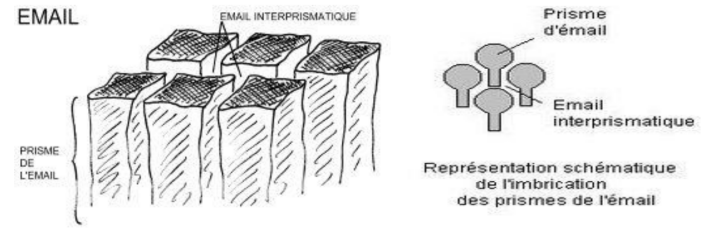

Imbrication prismatique : les prismes s’organisent selon un schéma d’empilement précis. Le corps d’un prisme se loge entre les queues de deux prismes de la rangée sous-jacente, créant une structure en “écailles de poisson” extrêmement résistante aux contraintes mécaniques.

Cette disposition entraîne une orientation différente des cristaux d’un prisme à l’autre, créant un léger espace inter-prismatique occupé par du matériel matriciel organique, appelé gaine du prisme ou substance de cimentation inter-prismatique.

Trajet des prismes : dans les deux tiers internes de l’émail, les prismes suivent un trajet sinueux et oblique. Dans le tiers externe, leur trajet devient progressivement rectiligne, les prismes étant alors parallèles entre eux et perpendiculaires à la surface dentaire. Cette organisation contribue à la résistance mécanique de l’émail superficiel.

Observation en Microscopie Électronique

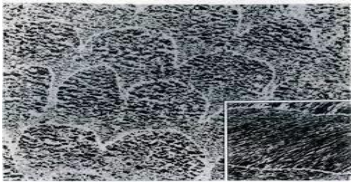

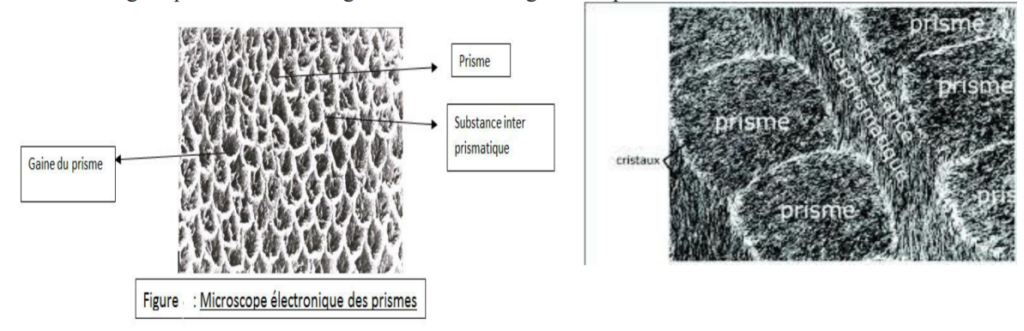

L’analyse ultrastructurale révèle que chaque prisme est formé de milliers de cristaux d’hydroxyapatite en forme d’aiguilles ou de bâtonnets hexagonaux allongés.

Organisation cristalline :

• Longueur des cristaux : plusieurs dizaines de micromètres
• Largeur : environ 40-70 nanomètres
• Épaisseur : 25-30 nanomètres
• Chaque cristal est individuellement entouré d’un espace étroit (1-2 nm) rempli de substance organique, constituant la gaine du cristal

Les cristaux à l’intérieur d’un même prisme sont orientés parallèlement à son grand axe, créant une cohésion structurale maximale. Cette organisation explique pourquoi une fracture de l’émail se propage préférentiellement le long des prismes ou entre eux.

Les Bandes de Hunter-Schreger

Les bandes de Hunter-Schreger constituent un phénomène optique caractéristique visible en microscopie optique, particulièrement sur des coupes longitudinales éclairées en lumière transmise ou réfléchie.

Origine du phénomène : ces bandes résultent de l’alternance de groupes de prismes ayant des orientations différentes. Selon l’angle d’observation et l’incidence lumineuse, certains groupes apparaissent clairs (parazones) tandis que d’autres semblent sombres (diazones).

Signification fonctionnelle : cette organisation en bandes alternées améliore la résistance mécanique de l’émail en déviant les lignes de fracture potentielles. C’est un mécanisme de renforcement structural comparable aux fibres croisées dans les matériaux composites modernes.

Localisation : ces bandes sont particulièrement visibles dans les deux tiers internes de l’émail et s’estompent vers la surface.

La Substance Interprismatique

Entre les prismes se trouve la substance interprismatique (ou ciment inter-prismatique), qui présente des caractéristiques distinctes :

Composition :

• Moins minéralisée que les prismes eux-mêmes (environ 90-92% contre 96-98%)
• Plus riche en matrice organique (jusqu’à 8-10% contre 2-4% dans les prismes)
• Contient des protéines résiduelles de l’amélogenèse

Organisation cristalline : composée de cristaux de taille légèrement réduite, disposés obliquement, formant un angle de 40° à 60° par rapport à l’axe longitudinal du prisme. Cette orientation différente crée les espaces inter-prismatiques visibles en microscopie.

Rôle fonctionnel : cette substance joue un rôle de “colle biologique” entre les prismes, assurant la cohésion globale de l’émail. Sa richesse relative en matière organique la rend cependant légèrement plus vulnérable à l’attaque acide.

Les Lignes de Croissance : Marqueurs de l’Amélogenèse

Les Stries de Retzius

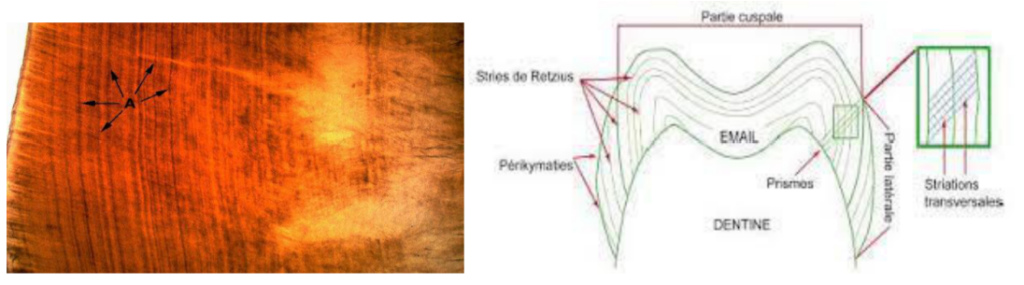

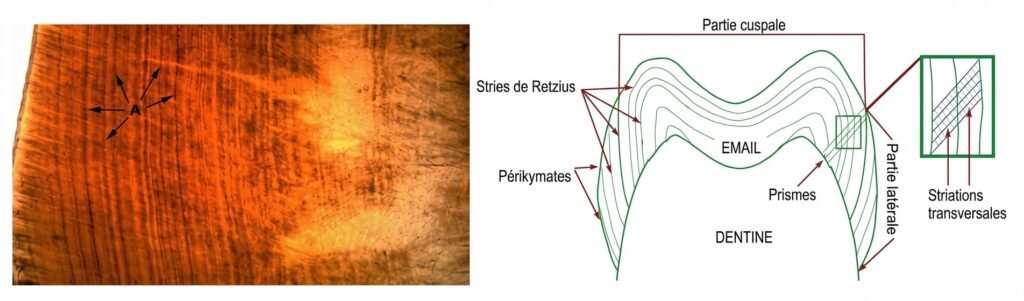

Les stries de Retzius (ou lignes incrémentales) représentent des zones de moindre minéralisation visibles en microscopie optique après préparation adéquate. Elles témoignent du caractère rythmique et discontinu de la formation de l’émail.

Caractéristiques structurales :

• Parallèles entre elles et suivant globalement le contour de la couronne
• Sur une coupe transversale, elles apparaissent comme des anneaux concentriques similaires aux cernes d’un tronc d’arbre
• Espacement variable : 4 à 8 µm selon les régions et les périodes de formation

Origine physiologique : ces stries reflètent l’activité intermittente des améloblastes, qui alternent périodes d’activité intense (sécrétion matricielle et minéralisation) et périodes de repos relatif. Chaque strie marque l’apposition d’une nouvelle couche d’émail au cours d’un cycle circadien.

Valeur chronologique : l’espacement régulier des stries permet d’estimer la durée de formation de l’émail (amélogenèse) d’une dent donnée. Pour une molaire permanente, cette durée s’étend sur 3 à 4 ans.

Intérêt clinique : les irrégularités ou les variations d’espacement des stries peuvent révéler des perturbations métaboliques survenues pendant la formation de l’émail (maladies infectieuses, carences nutritionnelles, médications).

La Ligne Néonatale

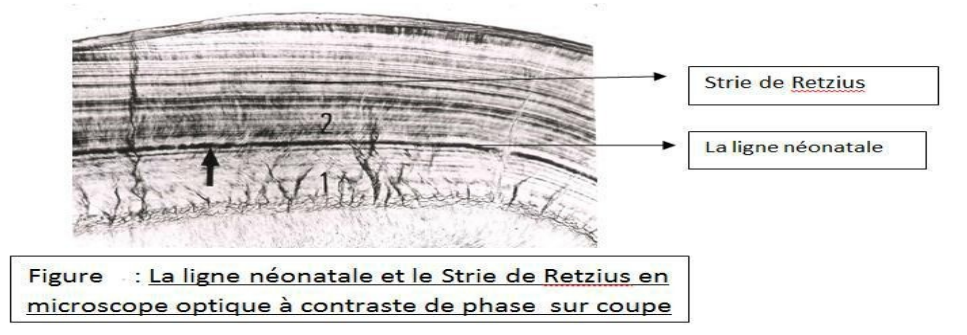

La ligne néonatale constitue une strie de Retzius particulièrement accentuée et bien visible, correspondant à l’émail formé au moment de la naissance.

Caractéristiques :

• Plus marquée et plus large que les autres stries de Retzius
• Présente uniquement sur les dents dont l’amélogenèse chevauche la période périnatale (incisives et premières molaires temporaires, premières molaires permanentes)
• Correspond à un arrêt temporaire de l’amélogenèse durant les 24-48h entourant la naissance

Signification physiologique : la naissance représente une période de stress métabolique majeur (transition du milieu intra-utérin au milieu aérien, modifications hormonales, début de l’alimentation orale), provoquant un ralentissement temporaire de l’activité améloblastique.

Valeur médico-légale : cette ligne permet de distinguer l’émail pré-natal de l’émail post-natal, information utile en anthropologie et en médecine légale pour estimer l’âge au décès.

Structures Particulières de l’Émail

La Jonction Amélo-Dentinaire (JAD)

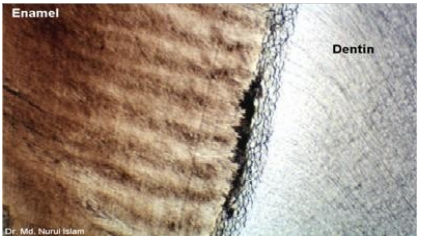

La jonction amélo-dentinaire représente l’interface entre l’émail et la dentine sous-jacente. C’est une zone de transition cruciale sur le plan structural et fonctionnel.

Formation : la première couche d’émail se dépose directement sur la dentine, peu après le début de sa minéralisation, créant une interface intime entre les deux tissus.

Morphologie festonnée : le trajet de la JAD n’est pas rectiligne mais présente des ondulations et des crêtes (aspect festonné ou en “dents de scie”). Cette configuration augmente considérablement la surface de contact entre émail et dentine, renforçant la cohésion mécanique entre ces deux tissus de propriétés différentes (l’émail dur mais cassant, la dentine plus souple mais moins dure).

Caractéristiques histologiques :

• La substance organique y est plus abondante (zone de transition chimique)
• L’émail de cette région est fréquemment aprismatique (sans organisation en prismes) sur quelques micromètres
• Présence de fibres de collagène dentinaire qui peuvent pénétrer légèrement dans l’émail

Les Buissons de l’Émail (Enamel Tufts)

Les buissons de l’émail apparaissent en microscopie comme des structures en forme de touffes ou de panaches partant de la jonction amélo-dentinaire.

Structure : ils résultent de la superposition verticale d’espaces mal minéralisés séparant des groupes de prismes. Ces zones s’étendent de la JAD vers la partie profonde de l’émail, sur environ un tiers de son épaisseur.

Composition :

• Zones hypominéralisées (minéralisation de 70-85% contre 96-98% pour l’émail normal)
• Riches en protéines résiduelles (tufteline, amélogénines)
• Contiennent également plus de substance organique que l’émail environnant

Distribution : présents dans toutes les dents, avec une densité plus élevée au niveau des régions soumises à de fortes contraintes mécaniques (cuspides, tubercules).

Rôle fonctionnel débattu : certains auteurs suggèrent qu’ils pourraient servir d’amortisseurs de contraintes, dissipant l’énergie des forces masticatoires et limitant la propagation des fissures. D’autres les considèrent simplement comme des artéfacts de formation.

Signification clinique : bien que moins minéralisés, les buissons ne constituent généralement pas des voies de pénétration privilégiées pour les caries, contrairement aux lamelles.

Les Lamelles ou Fissures de l’Émail (Enamel Lamellae)

Les lamelles représentent des zones de rupture ou des fissures de l’émail, apparues lors de sa maturation ou après l’éruption dentaire.

Morphologie :

• Partent de la surface externe de l’émail
• S’enfoncent perpendiculairement vers la dentine, pouvant parfois atteindre la JAD
• Aspect linéaire, vertical, traversant toute l’épaisseur de l’émail dans certains cas
• Largeur variable : de quelques micromètres à plusieurs dizaines de micromètres

Classification selon leur origine :

• Lamelles de type A : présentes dès la formation, résultant d’une défaillance dans la maturation de l’émail (défaut de minéralisation localisé)
• Lamelles de type B : fissures apparues après éruption suite à des traumatismes, variations thermiques ou contraintes mécaniques excessives
• Lamelles de type C : remplies secondairement de débris organiques et bactéries après éruption

Composition :

• Zones hypominéralisées (30-70% de minéralisation seulement)
• Riches en substance organique résiduelle ou débris
• Peuvent être colonisées par des bactéries après éruption

Importance clinique majeure : les lamelles constituent des voies de pénétration privilégiées pour :

• La progression carieuse (bactéries et acides pénètrent rapidement)
• Les colorations extrinsèques (café, thé, tabac)
• Les sensibilités dentaires (communication potentielle avec la dentine)

Fréquence : présentes dans pratiquement toutes les dents, particulièrement au niveau des faces occlusales et proximales où les contraintes mécaniques sont importantes.

Les Fuseaux de l’Émail (Enamel Spindles)

Les fuseaux de l’émail correspondent à des pénétrations dentinaires localisées dans l’émail, au niveau de la jonction amélo-dentinaire.

Structure :

• En continuité directe avec les canalicules dentinaires (tubuli)
• Contiennent parfois des prolongements cytoplasmiques des odontoblastes (processus odontoblastiques ou fibres de Tomes)
• Partent de la JAD et s’allongent verticalement sur quelques dizaines de micromètres dans l’émail (rarement au-delà de 100-150 µm)

Formation : ils résultent d’une pénétration précoce des prolongements odontoblastiques dans la zone de pré-émail, avant la minéralisation complète. Ces prolongements se trouvent ensuite “piégés” lors de la maturation de l’émail.

Distribution : particulièrement nombreux sous les pointes cuspidiennes et les crêtes marginales.

Signification fonctionnelle : leur rôle exact reste débattu. Ils pourraient :

• Contribuer à l’ancrage de l’émail sur la dentine
• Participer à la sensibilité dentaire en créant une continuité avec les tubuli dentinaires
• Représenter simplement un artéfact développemental sans conséquence fonctionnelle

Implications cliniques : contrairement aux lamelles, les fuseaux ne semblent pas constituer des voies de pénétration privilégiées pour la carie.

L’Émail de Surface et la Couche Aprismatique

À la fin de l’amélogenèse, l’arrêt de la sécrétion matricielle par les améloblastes ne se produit pas brutalement. Une dernière phase de maturation permet l’apposition d’une fine couche d’émail après l’involution (disparition) du prolongement de Tomes.

Couche aprismatique : cette couche superficielle finale (épaisseur de 20 à 100 µm selon les régions) présente une organisation sans prismes (d’où le terme “aprismatique”). Les cristaux y sont orientés perpendiculairement à la surface, parallèlement entre eux, sans l’organisation en trou de serrure caractéristique des prismes.

Propriétés spécifiques :

• Surface extrêmement lisse et dure
• Minéralisation légèrement supérieure au reste de l’émail (98-99%)
• Plus résistante à l’attaque acide (rôle protecteur important)
• Enrichie en fluor par échanges post-éruptifs avec la salive

Distribution variable : présente sur toute la couronne chez l’enfant, cette couche s’use progressivement avec l’âge au niveau des zones de friction (faces occlusales, bords incisifs), exposant alors l’émail prismatique sous-jacent.

Variations de l’Architecture Prismatique

L’Émail Noueux (Gnarled Enamel)

L’émail noueux tire son nom de son aspect rappelant les nœuds et circonvolutions du bois. Cette configuration résulte de variations importantes et complexes de l’orientation des prismes.

Localisation privilégiée : particulièrement marqué au voisinage de la dentine, sous les pointes cuspidiennes et les crêtes marginales des dents postérieures (prémolaires et molaires).

Origine développementale : cet arrangement complexe reflète les changements de direction répétés des améloblastes lors de leur migration pendant la formation de l’émail. Les améloblastes suivent le contour très courbé de la dentine au niveau des cuspides, créant des prismes qui s’entrecroisent dans de multiples directions.

Caractéristiques microscopiques :

• Prismes fortement sinueux et entrelacés
• Trajectoires prismatiques formant des boucles et des courbes serrées
• Aspect complexe en “tourbillon” ou en “écheveau”

Signification fonctionnelle : cette organisation renforce considérablement la résistance mécanique de l’émail dans les zones soumises aux plus fortes contraintes masticatoires (faces occlusales). Les lignes de fracture potentielles sont déviées et dissipées par l’entrelacement complexe des prismes.

Importance clinique : lors des préparations cavitaires, l’émail noueux des régions cuspidiennes peut présenter un comportement différent lors du fraisage, nécessitant une technique adaptée pour éviter les fractures incontrôlées.

Aspects Cliniques et Pathologiques

Anomalies de Structure de l’Émail

Diverses conditions peuvent affecter la formation normale de l’émail, résultant en des anomalies structurales :

Hypoplasie de l’émail : formation d’un émail quantitativement insuffisant (épaisseur réduite), avec des défauts de surface visibles (fossettes, sillons, zones absentes). Causes : perturbations systémiques pendant l’amélogenèse (maladies infectieuses, carences nutritionnelles, traumatismes).

Hypominéralisation : émail d’épaisseur normale mais qualitativement déficient (minéralisation insuffisante). L’émail apparaît opaque, crayeux, poreux et friable. Exemple typique : la MIH (Molaire-Incisive Hypominéralisée), pathologie émergente affectant jusqu’à 15-20% des enfants selon les études récentes.

Fluorose dentaire : hypominéralisation de l’émail causée par une ingestion excessive de fluor pendant l’amélogenèse. Aspect : taches blanches opaques à brunâtres selon la sévérité.

Amélogénèse imparfaite : groupe de maladies génétiques rares affectant la formation de l’émail. Trois types principaux selon le défaut dominant (hypoplasique, hypominéralisé, hypomaturé).

Érosion et Usure de l’Émail

L’émail subit diverses formes de dégradation au cours de la vie :

Érosion : perte de substance par dissolution chimique (acides non bactériens). Causes : reflux gastro-œsophagien, troubles alimentaires (vomissements), consommation excessive de boissons acides (sodas, jus de fruits). Cliniquement : surfaces lisses, brillantes, en “coupe de champagne” sur les faces palatines des incisives supérieures.

Attrition : usure physiologique due au contact dent-à-dent lors de la mastication et du bruxisme. Augmente avec l’âge. Localisation : faces occlusales et bords incisifs.

Abrasion : usure pathologique due à des facteurs extrinsèques (brossage trop vigoureux, dentifrice trop abrasif, habitudes parafonctionnelles). Localisation fréquente : collets vestibulaires.

Prévention et Reminéralisation

La reminéralisation de l’émail est possible au stade précoce de la lésion carieuse (tache blanche), avant la cavitation :

Mécanismes naturels : la salive, sursaturée en calcium et phosphate, permet une reminéralisation spontanée des lésions débutantes si l’équilibre déminéralisation/reminéralisation est rétabli.

Apports de fluor : le fluor favorise la formation de fluorapatite (plus résistante que l’hydroxyapatite) et catalyse la reminéralisation. Sources : dentifrices fluorés (1000-1500 ppm pour adultes), bains de bouche, vernis et gels professionnels.

Nouveaux agents reminéralisants :

• CPP-ACP (Caséine Phosphopeptide – Phosphate de Calcium Amorphe) : délivre calcium et phosphate biodisponibles
• Hydroxyapatite nano-cristalline : mimant la composition minérale naturelle de l’émail
• Verres bioactifs : libération contrôlée d’ions calcium et phosphate

Conclusion et Points Clés à Retenir

L’émail dentaire représente un tissu unique par sa composition, son organisation et ses propriétés. Sa compréhension approfondie est indispensable pour tout praticien dentaire.

Points essentiels à mémoriser :

1. L’émail est le tissu le plus minéralisé du corps humain (96-98% de minéraux), constitué principalement de cristaux d’hydroxyapatite organisés en prismes.
2. C’est une structure acellulaire, avasculaire et sans innervation, incapable de régénération spontanée après sa formation.
3. Les prismes, unités structurales fondamentales, s’organisent selon un schéma complexe optimisant la résistance mécanique.
4. Les lignes de croissance (stries de Retzius) témoignent du caractère rythmique de l’amélogenèse et peuvent révéler des perturbations systémiques passées.
5. Plusieurs structures particulières (lamelles, buissons, fuseaux) reflètent les particularités du développement amélaire et ont des implications cliniques variables.
6. Malgré sa dureté, l’émail est vulnérable à l’attaque acide, d’où l’importance de la prévention carieuse et de la préservation de l’intégrité amélaire.
7. Les variations architecturales (émail noueux, bandes de Hunter-Schreger) renforcent la résistance mécanique dans les zones de contraintes.

Cette maîtrise de l’histologie de l’émail vous permettra de mieux comprendre la pathologie carieuse, d’optimiser vos préparations cavitaires, de sélectionner les matériaux restaurateurs appropriés et d’élaborer des stratégies préventives efficaces.

---

Ressources Complémentaires pour Approfondir

Pour les étudiants souhaitant approfondir leurs connaissances en histologie dentaire et en odontologie clinique, voici quelques références incontournables :

Ouvrages de référence générale :

• Guide clinique d’odontologie – Ouvrage complet couvrant tous les aspects de la pratique odontologique

• Anatomie dentaire – Pour compléter vos connaissances en anatomie et morphologie dentaire

Préparation aux examens :

• Annales corrigées de l’internat en odontologie 2022-2024 – Indispensable pour réviser efficacement et se familiariser avec le format des questions

Pour tester vos connaissances et vous entraîner avec des QCM en médecine dentaire, la plateforme ResiDentaire™ propose des ressources pédagogiques adaptées aux étudiants et praticiens.

Approfondissement spécialisé :

• Endodontie, prothèse et parodontologie – Pour comprendre les liens entre histologie et pratique clinique

• Chirurgie orale – Aspects chirurgicaux en lien avec les structures dentaires

Ces ressources constituent une base solide pour votre formation en médecine dentaire et votre future pratique professionnelle.

---

Note de transparence : Cette page contient des liens d’affiliation. En cliquant dessus, vous n’êtes pas tenu de vous procurer les produits suggérés, mais si vous le faites, cela ne vous coûte rien de plus, et cela m’aide à financer ce site et à continuer de produire du contenu éducatif de qualité pour les étudiants en odontologie.
