Introduction

La recherche de l’axe d’insertion de la prothèse partielle amovible coulée (PPAC) est cruciale, contrairement à la prothèse en résine qui nécessite une manipulation complexe pour sa mise en place. L’étude au paralléliseur permet de déterminer un axe d’insertion compatible avec la conception prothétique envisagée. L’objectif principal de cet axe est de protéger les structures anatomiques restantes, en particulier les dents supports de crochets.

Notions Fondamentales

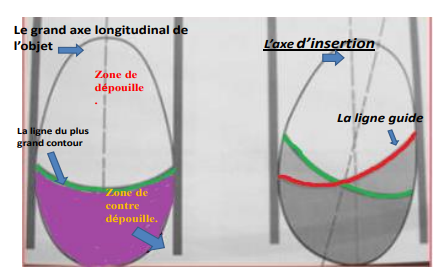

La Ligne du Plus Grand Contour

La ligne du plus grand contour est obtenue en reliant les points les plus saillants d’un objet, notamment d’une dent, maintenue parallèlement à son grand axe longitudinal. Cette ligne divise la dent en deux parties :

• Zone de dépouille : située au-dessus de la ligne.
• Zone de contre-dépouille ou zone de retrait : située au-dessous de la ligne.

La Ligne Guide

La ligne guide correspond à la ligne du plus grand contour obtenue par rapport à un axe d’insertion prédéterminé à l’aide d’un paralléliseur. Elle est matérialisée par le déplacement d’une mine de graphite appliquée tangentiellement à la couronne d’une dent selon cet axe. Comme la ligne du plus grand contour, elle divise la dent en :

• Zone de dépouille : au-dessus de la ligne.
• Zone de contre-dépouille ou zone de retrait : au-dessous de la ligne.

L’Axe d’Insertion

L’axe d’insertion est la trajectoire optimale permettant l’insertion et la désinsertion de la prothèse. Il est défini par le chemin suivi par la prothèse depuis son premier contact avec les dents jusqu’à sa position finale. Chaque cas clinique peut présenter plusieurs axes d’insertion possibles.

Le Paralléliseur

Définition

Le paralléliseur est un instrument de diagnostic et de traitement prothétique utilisé pour analyser les modèles d’étude. Il permet de mettre en évidence les zones de contre-dépouille et de rechercher un parallélisme approché entre les surfaces dentaires ou muqueuses supportant la prothèse.

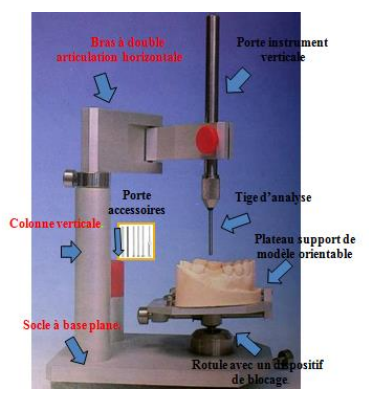

Description

Tous les paralléliseurs d’usage courant sont construits selon le théorème : « Toutes les droites perpendiculaires à un même plan sont parallèles entre elles ». Il est composé de :

• Un socle à base plane.
• Un plateau support de modèle orientable grâce à une rotule avec un dispositif de blocage.
• Une potence comprenant :
  • Une colonne verticale.
  • Un bras à double articulation horizontale.

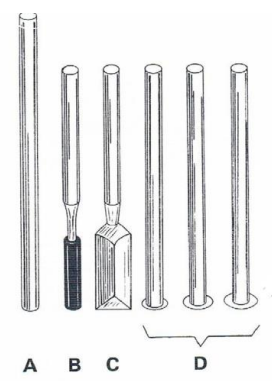

  • Un porte-instrument vertical à différentes hauteurs, bloqué par une vis. À son extrémité, un mandrin avec des griffes de serrage reçoit divers accessoires :
    • Une tige d’analyse.
    • Une mine de graphite.
    • Une lame coupante.
    • Trois gauges de retrait (tiges cylindriques avec un épaulement de 0,25 mm, 0,50 mm et 0,75 mm).

Rôle du Paralléliseur

Au Cabinet Dentaire

Dans la phase pré-prothétique, le paralléliseur intervient dans l’analyse du modèle d’étude pour établir le plan de traitement.

Au Laboratoire

Dans la phase technique, sur le modèle de travail issu de l’empreinte terminale, diverses manipulations sont effectuées pour élaborer l’infrastructure métallique, comme la réalisation de trottoirs dans les zones de retrait des dents supports de crochets.

Détermination de l’Axe d’Insertion

L’axe d’insertion est déterminé à l’aide du paralléliseur par l’une des méthodes suivantes :

• Technique de Roth : Recherche de la bissectrice de l’ensemble des axes des dents restantes.
• Méthode d’Appelgate (par tâtonnement) : Contrôle des zones de contre-dépouille pour chaque dent porteuse de crochet, d’abord dans le sens vestibulo-lingual, puis dans le sens mésio-distal.
• Méthode de Roach : Utilisation de la méthode des trois points. Trois points sont tracés sur le modèle, formant un plan. L’axe d’insertion est une perpendiculaire à ce plan.

Facteurs de Détermination de l’Axe d’Insertion

La détermination de l’axe d’insertion dépend de quatre facteurs principaux :

Les Zones de Retrait et Point de Départ du Crochet

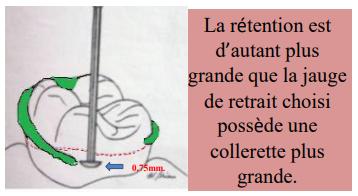

Les zones de retrait sont recherchées à l’aide de la tige d’analyse sur la face vestibulaire des dents supports de crochets, de part et d’autre de l’arcade. Pour une prothèse équilibrée, les crochets doivent exploiter des zones de retrait similaires de chaque côté de l’arcade. En utilisant les jauges de retrait, le niveau du bras rétentif du crochet est déterminé selon la morphologie coronaire. Lorsque la jauge est tangente à la ligne guide par sa tige et à la dent par sa collerette, le point de rétention maximale (point de départ du crochet) est identifié. Trois jauges de retrait (0,25 mm, 0,50 mm, 0,75 mm) permettent de calibrer la rétention, une collerette plus grande offrant une rétention accrue.

Le Parallélisme des Surfaces de Guidage

En utilisant la tige d’analyse verticale comme référence, le parallélisme entre deux surfaces est comparé. Un parallélisme approché entre les faces latérales des dents permet aux éléments rigides de glisser selon l’axe choisi jusqu’au positionnement correct de la prothèse. Cela est obtenu par :

• Réalisation de méplats sur les faces linguales des dents supports de crochets.
• Réalisation de surfaces de guidage sur les faces proximales des dents supports de crochets.

Ainsi, la prothèse entre en contact avec les dents et est guidée comme un tiroir jusqu’à un contact intime avec la surface d’appui.

Absence d’Interférences

La prothèse doit s’insérer sans obstacle. La recherche d’un axe d’insertion tenant compte des facteurs précédents peut révéler des interférences, telles qu’une dent mal positionnée, un versant de crête avec exostoses, ou des tubérosités ou trigones hypertrophiés. Si ces obstacles ne peuvent être éliminés par meulage, chirurgie ou restaurations appropriées, l’axe d’insertion doit être modifié en tenant compte de leur présence.

L’Esthétique

L’esthétique intervient dans :

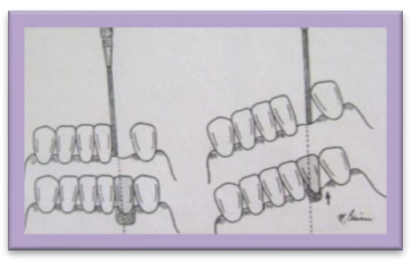

• Le montage des dents : Le remplacement d’une dent antérieure impose un axe adéquat dans le plan frontal.

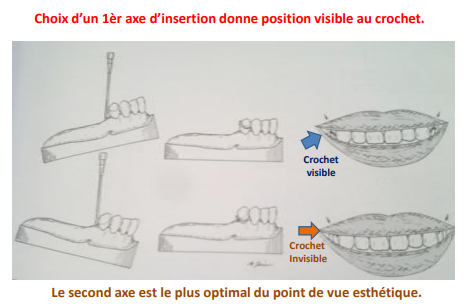

• Le positionnement des crochets : Un crochet est moins visible s’il est placé près du collet, de préférence distalement.

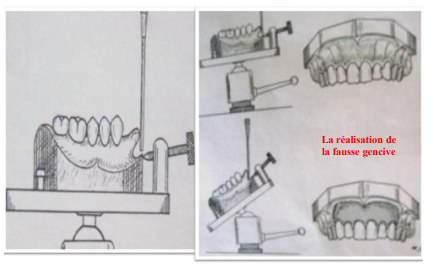

• La réalisation de la fausse gencive : En cas de perte de substance nécessitant une fausse gencive, l’axe choisi implique une forte inclinaison du modèle dans le plan sagittal.

Réalisation Pratique

La recherche de l’axe d’insertion se déroule en trois étapes :

Premier Temps

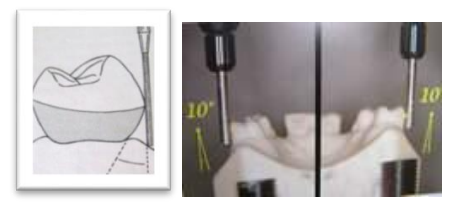

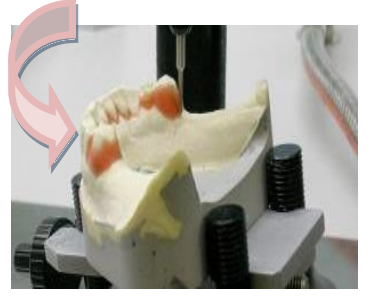

Le modèle est placé sur la platine du paralléliseur, avec le plan d’occlusion orienté perpendiculairement à la tige d’analyse, ce qui donne une inclinaison antéro-postérieure de la table du paralléliseur. Le parallélisme des faces proximales des dents supports de crochets bordant l’édentement est recherché pour visualiser les futures surfaces de guidage proximales.

Deuxième Temps

La rétention sur les dents supports de crochets est recherchée. Le praticien, placé au-dessus du modèle, cherche à observer la même quantité de faces vestibulaires (surfaces de dépouille) sur l’ensemble des dents supports à l’aide de la tige d’analyse. Cela permet une estimation visuelle et entraîne une inclinaison latérale de la table du paralléliseur, sans perturber l’inclinaison antéro-postérieure précédente.

Troisième Temps

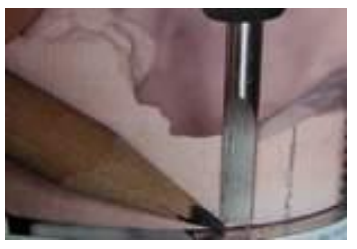

Cette étape confronte l’axe obtenu aux quatre facteurs mentionnés : rétention, surfaces de guidage, esthétique et interférences. Une fois l’axe d’insertion déterminé, la ligne guide est tracée sur les dents supports de crochets pour valider l’axe choisi et le tracé prospectif du châssis. La ligne guide est tracée en frottant la paroi latérale de la mine de graphite contre les dents supports, idéalement entre le tiers cervical et la moitié de la dent. L’axe d’insertion est ensuite matérialisé sur le socle du modèle d’étude.

Détermination des Points de Départ des Crochets

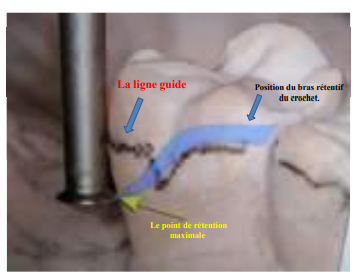

La position de l’extrémité du bras rétentif est déterminée par la jauge de retrait choisie. Lorsque la jauge est tangente à la ligne guide par sa tige et à la dent par sa collerette, le point de départ du crochet est établi.

Réalisation des Différentes Retouches sur le Modèle d’Étude

Les retouches sont effectuées à l’aide d’une lame coupante montée sur la tige verticale, en respectant l’axe choisi, pour assurer une plus grande surface de contact entre la dent et les éléments de stabilisation, facilitant l’insertion de la prothèse.

Réalisation des Méplats Linguaux

Les méplats linguaux sont réalisés à l’aide d’une lame coupante montée sur la tige verticale, en respectant l’axe choisi. L’objectif est de soutenir les dents piliers par le bras de calage du crochet avant que le bras rétentif ne passe le bombé maximum.

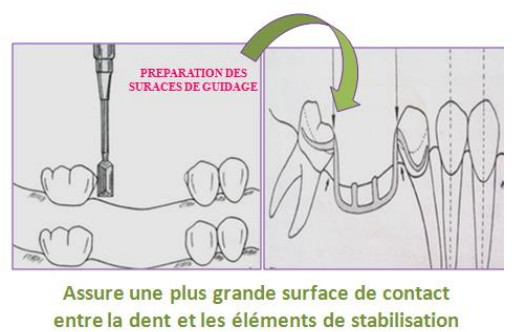

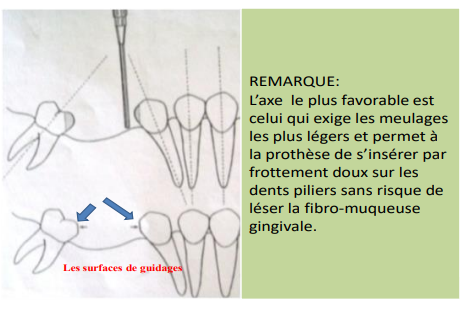

Réalisation des Surfaces de Guidage

Une préparation des faces proximales des dents supports de crochets est souvent nécessaire en raison des rétrécissements cervicaux. Cela permet aux éléments rigides de glisser selon l’axe choisi jusqu’au positionnement correct de la prothèse sur les surfaces d’appui, évitant les effets de torsion sur les dents supports lors du passage du bras rétentif. Cette préparation assure une plus grande surface de contact entre la dent et les éléments de stabilisation.

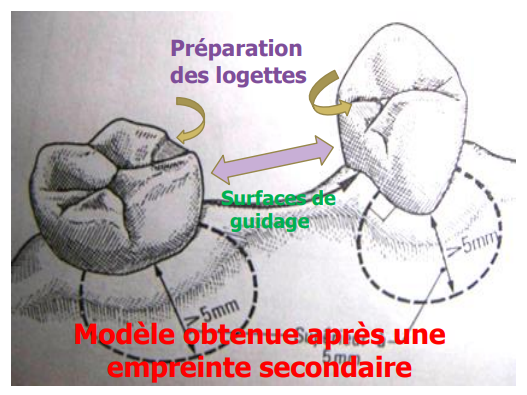

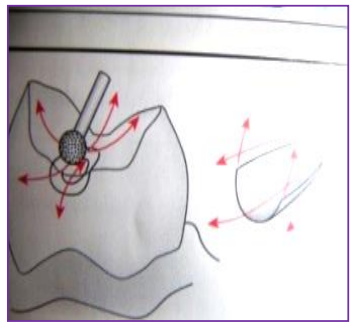

Préparation des Logettes

Les logettes, destinées à recevoir les appuis occlusaux directs ou indirects, sont préparées :

• Sur les prémolaires et molaires : Sous forme de demi-cuillère au niveau des fossettes marginales, pour transmettre des forces axiales à la dent tout en évitant les effets de plan incliné.
• Sur les canines : Sous forme d’épaulement.

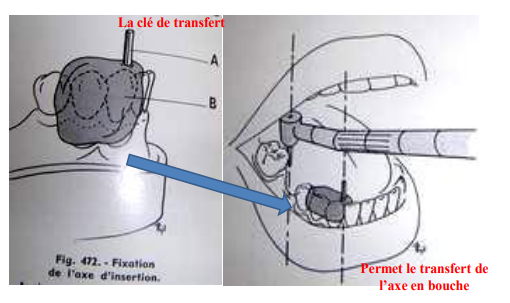

Réalisation de la Clé de Transfert de l’Axe d’Insertion

La clé de transfert est réalisée sur les dents non concernées par les corrections, à l’aide d’une petite quantité de résine autopolymérisable et d’une petite fraise. La tête de la fraise est noyée dans la résine, et la partie dépassante est solidarisée à la tige d’analyse jusqu’au durcissement complet de la résine. Cette clé permet de transférer les retouches effectuées sur le modèle d’étude aux dents supports de crochets en bouche, en suivant l’axe d’insertion matérialisé par la tige incluse dans la résine. Cette étape se termine par une prise d’empreinte secondaire avec un porte-empreinte individuel pour obtenir le modèle de travail.
