Le Collage Dentaire : Guide Complet (Protocoles, Matériaux et Erreurs à Éviter)

À qui s’adresse cet article ? Aux étudiants en chirurgie dentaire souhaitant maîtriser les bases et les subtilités du collage en odontologie restauratrice et prothétique.

---

Introduction : Pourquoi le Collage est-il au Cœur de l’Odontologie Moderne ?

Le collage représente l’une des révolutions les plus importantes de la dentisterie contemporaine. Depuis les premières découvertes du Dr Michael Buonocore dans les années 1950, cette technique a transformé notre approche des restaurations dentaires.

L’adhésion désigne l’ensemble des interactions physico-chimiques permettant une liaison entre deux matériaux de natures différentes. En odontologie, cette liaison s’établit entre les tissus dentaires (émail et dentine) et les matériaux de restauration (résines composites, céramiques, alliages métalliques).

Comprendre les mécanismes du collage est indispensable pour garantir la longévité des restaurations, minimiser les risques de décollement et optimiser les résultats esthétiques et fonctionnels. Il existe actuellement trois grands systèmes de collage faisant intervenir plusieurs technologies distinctes, chacune avec ses indications précises.

---

Les Matériaux de Collage : Composition et Propriétés

Les Résines Composites et Adhésifs

Les résines sont omniprésentes en odontologie : on les retrouve aussi bien dans les colles que dans les matériaux composites de restauration.

On distingue deux éléments fondamentaux :

• L’adhésif : une résine très fluide qui infiltre les rugosités des surfaces dentaires traitées et forme ainsi un ancrage mécanique appelé clavetage. Sa faible viscosité lui permet de pénétrer les microporosités créées par le mordançage.
• Les colles composites : chargées en particules, elles créent le lien mécanique entre la couche adhésive et la prothèse. Leur viscosité plus élevée assure l’espace de collage et supporte les contraintes occlusales.

Dans les systèmes adhésifs, les résines sont généralement associées à des agents de type primer (agent mouillant ou imprégnant) qui modifient la surface à coller en la rendant réceptive à la résine hydrophobe.

Les Résines « 4-META »

Le 4-META (4-méthacryloyloxyéthyl trimellitate anhydride), associé au tri-n-butyl borane (TBB), constitue une famille particulière de résines aux propriétés remarquables.

L’adhésion aux tissus dentaires, et en particulier à la dentine, est efficace grâce à la création d’une couche hybride de qualité. Une particularité essentielle des résines 4-META est de conserver une certaine plasticité après polymérisation, leur permettant d’absorber en partie les contraintes mécaniques et donc de limiter les risques de décollement à long terme. Ce mécanisme d’absorption des contraintes est particulièrement précieux dans les zones soumises à des sollicitations importantes.

Les Ciments Verres Ionomères Modifiés à la Résine (CVIMR)

Les ciments verres ionomères (CVI) sont utilisés depuis les années 1970 et présentent un profil unique parmi les matériaux de collage.

Ils possèdent une vraie adhésion chimique aux tissus minéralisés de la dent, ainsi qu’avec certains alliages, et ce sans traitement de surface préalable. C’est là leur avantage clinique majeur, notamment en situations d’humidité difficile à contrôler.

Cependant, la résistance propre du matériau est inférieure à la force d’adhésion obtenue. Les CVI sont donc le plus souvent renforcés avec une résine (CVIMR) pour pallier cette fragilité intrinsèque. Le comportement mécanique des CVIMR est très proche de celui de la dentine en termes de rigidité et d’expansion thermique, ce qui réduit les contraintes interfaciales et favorise la longévité des restaurations.

Les Résines « MDP » (Méthyle Diphosphate)

La résine MDP (10-méthacryloyloxydécyl dihydrogène phosphate) représente une avancée majeure dans le collage aux substrats difficiles.

Non seulement elle améliore l’adhésion à l’émail et à la dentine, mais elle procure également un collage très efficace aux alliages métalliques par l’établissement de liaisons chimiques ioniques stables avec les oxydes métalliques. La prise du matériau est anaérobie, ce qui permet un temps de travail important. Le rendu esthétique est celui d’une résine composite.

---

Types de Polymérisation : Choisir le Bon Système

Le choix du mode de polymérisation conditionne directement le protocole clinique et les résultats obtenus. Il convient d’adapter ce choix à chaque situation clinique.

Polymérisation Chimique (Autopolymérisation)

La polymérisation chimique repose sur un mélange de type « base-catalyseur » qui déclenche la réaction sans apport extérieur d’énergie. Ce système présente plusieurs caractéristiques cliniques importantes :

• Intérêt majeur dans les cavités très profondes ou sous des restaurations opaques
• Polymérisation complète et homogène dans toute l’épaisseur
• Temps de mise en œuvre compté (pot-life limité)
• Finition assez longue et délicate en raison du temps de prise variable

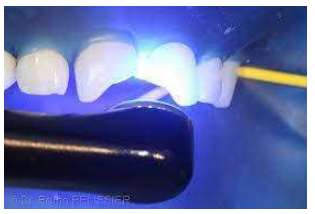

Photopolymérisation

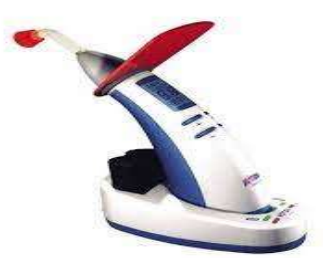

Initiée par une source lumineuse (lampe à photopolymériser, longueur d’onde ~470 nm), elle offre un confort clinique appréciable :

• Temps de mise en œuvre plus long (la polymérisation ne débute qu’à l’exposition lumineuse)
• Enlèvement des excès possible avant polymérisation, ce qui facilite les finitions
• Finition plus rapide après polymérisation
• Risque de polymérisation incomplète dans les restaurations épaisses et opaques (atténuation de la lumière)

Polymérisation Mixte ou Duale (Dual)

Ce système combine les deux modes précédents pour en cumuler les avantages :

La polymérisation par la lumière initie la réaction dans les zones accessibles (superficielles), tandis qu’un phénomène chimique d’autopolymérisation complète la réaction dans les zones plus profondes. Ce système est particulièrement indiqué pour le collage des restaurations prothétiques partiellement opaques (inlays, onlays, facettes épaisses).

⚠️ Point critique : Certains adhésifs de dernière génération en un seul flacon (automordançants) comprennent des acides faibles qui inhibent la polymérisation chimique des résines de collage chimio-polymérisables. En cas d’utilisation de ces adhésifs avec une colle duale ou chimique, l’adhésion ne peut être obtenue correctement. Il faut donc systématiquement vérifier la compatibilité adhésif/colle.

---

Avantages et Inconvénients des Systèmes à Base de Résine

Avantages

• Plus grande résistance à la compression et à la flexion par rapport aux ciments conventionnels
• Faible solubilité dans les fluides buccaux, garantissant la pérennité de l’interface
• Meilleure adhésion à l’émail et à la dentine, ainsi qu’aux restaurations en composite ou en céramique
• Polissage aisé permettant d’obtenir des transitions imperceptibles
• Plus grande résistance à l’abrasion, essentielle en zone occlusale
• Meilleurs effets de translucidité et d’esthétique, particulièrement en zone antérieure

Inconvénients

• Coefficient d’expansion thermique plus élevé que les tissus dentaires (source de contraintes aux interfaces)
• Présence d’une couche inhibée en surface due à l’oxygène (couche d’inhibition à éliminer avant finition)
• Incompatibilité avec les substances à base d’eugénol (inhibition de polymérisation)
• Plus faible tolérance aux erreurs de manipulation (sensibilité à la technique)

---

Collage aux Tissus Dentaires : Émail et Dentine

L’émail et la dentine, les deux tissus constituant la dent, présentent des compositions chimiques et des propriétés physiques très différentes. L’émail est un tissu dur et cassant, tandis que la dentine est souple et plus tendre. Cette dualité tissulaire confère à la dent une résistance mécanique remarquable, mais elle complique les processus d’adhésion qui nécessitent des approches distinctes.

Spécificité de l’Émail

Constitution histologique

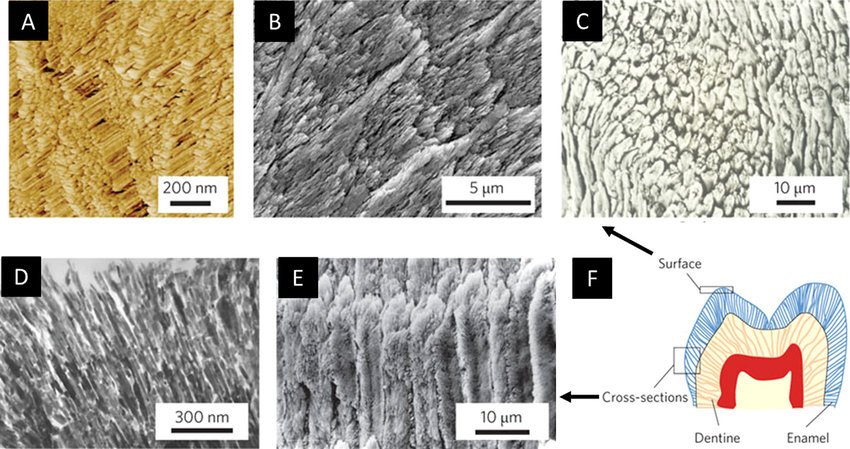

L’émail est le tissu le plus minéralisé du corps humain : 96 % de son poids est constitué de matière minérale (principalement de l’hydroxyapatite), les 4 % restants étant de l’eau et de la matière organique.

La matière minérale s’organise en longs cristaux d’hydroxyapatite regroupés en faisceaux de prismes hexagonaux d’un diamètre de 4 à 8 µm. Au sein des prismes, les cristaux d’hydroxyapatite sont orientés parallèlement au grand axe. La substance interprismatique assure la cohésion des prismes entre eux. Les prismes prennent leur origine à la jonction amélo-dentinaire et rejoignent la surface de la couronne. La matrice organique est constituée de glycoprotéines et de polysaccharides.

Mode d’adhésion à l’émail

C’est le Dr Michael Buonocore qui, le premier, mit en évidence qu’un acide pouvait altérer la surface de l’émail dentaire pour permettre un collage par une résine (1955).

Le mordançage acide crée une dissolution préférentielle du cœur ou de la périphérie des prismes (selon la zone), générant un microrelief en nid d’abeilles propice au clavetage mécanique. Une résine fluide peut ensuite s’infiltrer dans ces anfractuosités et assurer une adhésion par interpénétration mécanique (tags d’émail).

Le protocole idéal est l’application d’acide orthophosphorique à 37 % durant 15 secondes sur l’émail. Toute modification de la concentration ou de la durée d’application se traduit par une baisse significative des valeurs d’adhésion, qu’il s’agisse d’un sous-mordançage (surface insuffisamment gravée) ou d’un surmordançage (destruction de la microstructure).

Spécificité de la Dentine

Constitution histologique

La dentine est une matrice extracellulaire sécrétée par les odontoblastes et calcifiée par l’accumulation d’hydroxyapatite. Elle est moins minéralisée que l’émail et parcourue de fins tubules dentinaires perpendiculaires à la jonction pulpo-dentinaire, contenant les prolongements cytoplasmiques des odontoblastes.

Contrairement à l’émail, la dentine est un tissu vivant et évolutif : sous l’action des sollicitations chimiques et mécaniques, les odontoblastes peuvent synthétiser de la néodentine (dentine réactionnelle). Progressivement, les canalicules s’oblitèrent et le volume pulpaire se réduit. La densité des tubules est très variable selon la proximité pulpaire et le vécu de la dent.

Mode d’adhésion à la dentine

L’adhésion à la dentine est plus complexe que celle à l’émail, car l’attaque acide ne crée pas un relief exploitable à elle seule. La présence d’eau, notamment dans les prolongements cellulaires des tubules, n’est pas favorable à un bon contact entre une résine hydrophobe et la dentine.

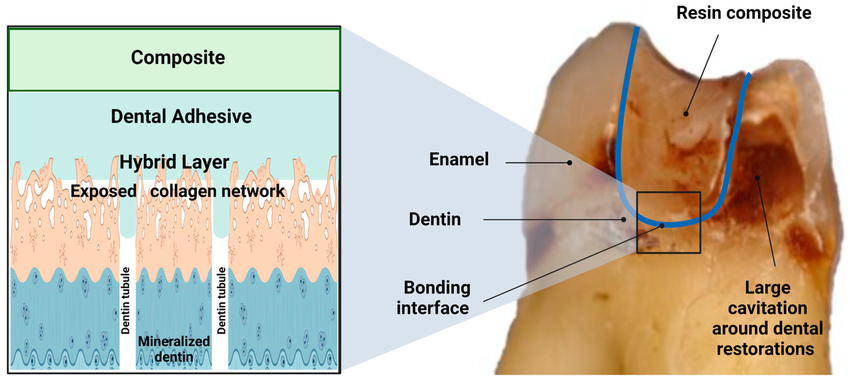

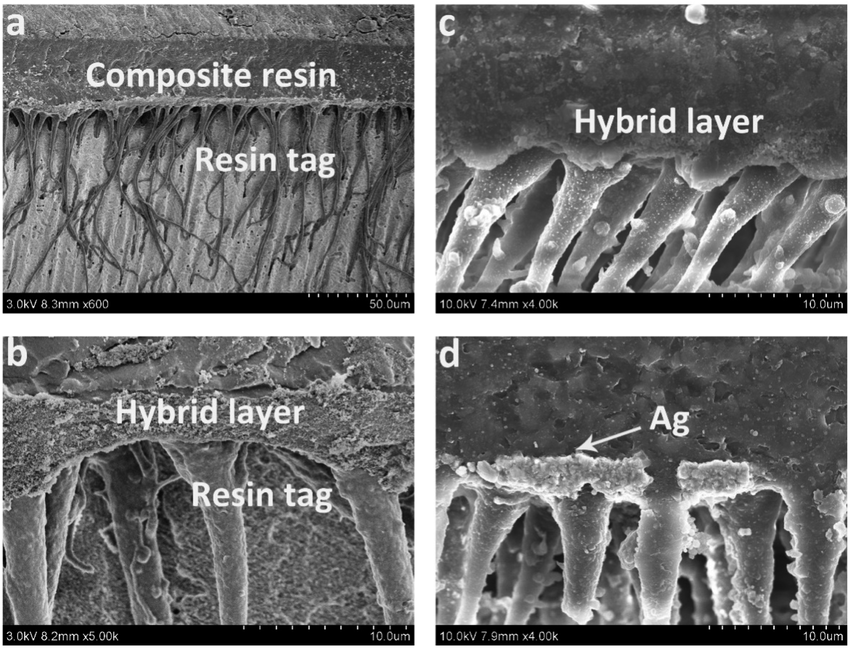

La clé de l’adhésion dentinaire réside dans deux mécanismes complémentaires :

• La pénétration des tubules dentinaires par l’adhésif forme des prolongements intratubulaires (tags) qui ancrent mécaniquement la résine.
• L’infiltration par l’adhésif des fibres de collagène de la surface préparée crée la couche hybride (zone d’interdiffusion résine-collagène), véritable clé de voûte de l’adhésion dentinaire moderne.

---

Protocoles Cliniques d’Adhésion : Étape par Étape

Préparation du Champ Opératoire

Il convient en premier lieu de nettoyer soigneusement les surfaces à coller. Un détartrage ultrasonique et l’utilisation d’une pâte abrasive sans fluorures permettent un nettoyage efficace des surfaces dentaires. Les fluorures diminuent en effet les valeurs d’adhésion en bloquant les sites réactifs de surface.

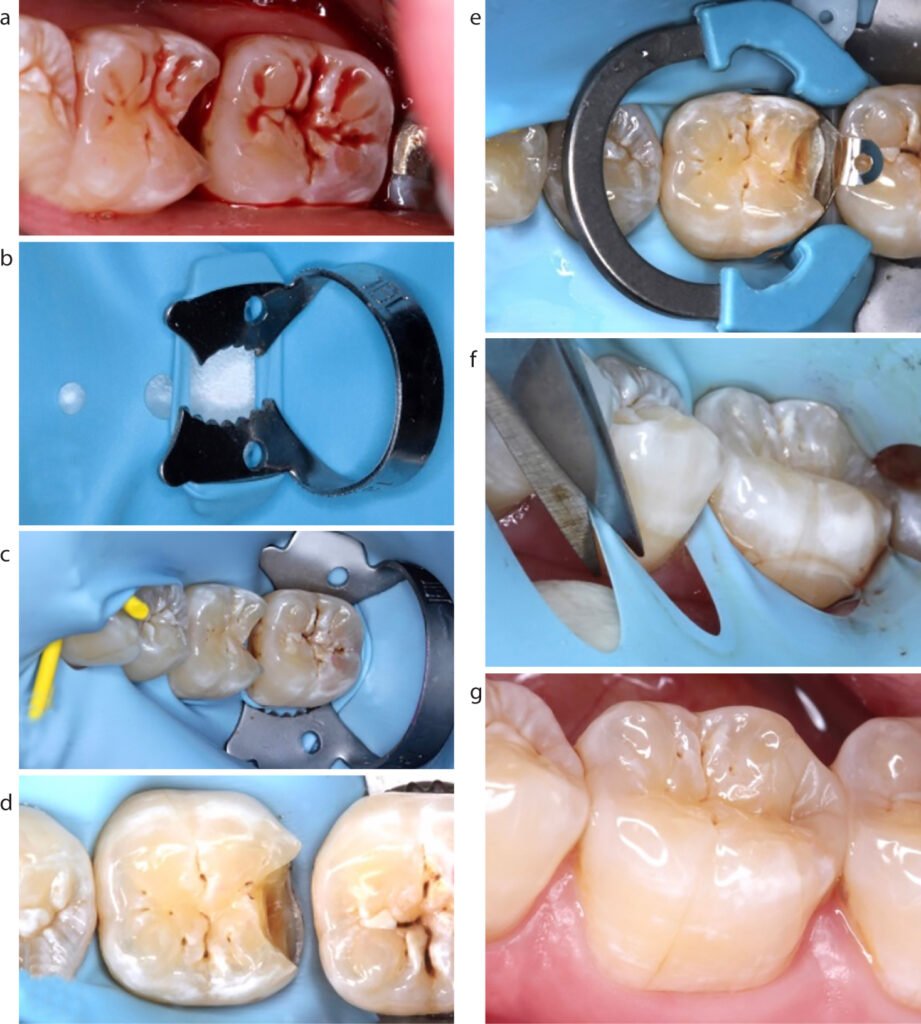

L’utilisation d’une digue est le meilleur moyen pour obtenir un champ opératoire propre et sec. Elle prévient la contamination salivaire et sanguine, facteurs majeurs d’échec du collage.

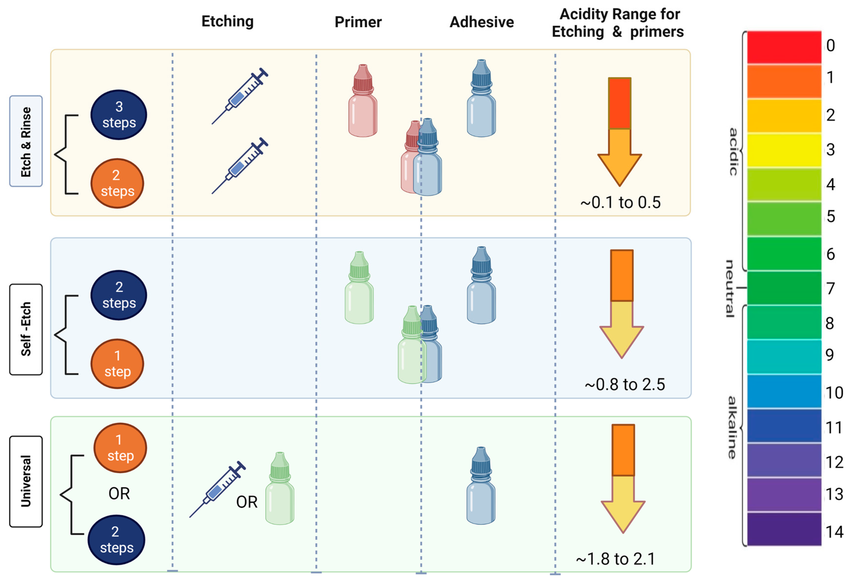

Adhésion en Deux Temps (Mordançage-Rinçage ou « Total-Etch »)

Ce protocole, également appelé 4ème et 5ème génération selon la présentation commerciale (primer et adhésif séparés ou combinés), comprend les étapes suivantes :

Étape 1 – Mordançage : Application de l’acide orthophosphorique à 37 % sur l’émail (15 secondes) puis sur la dentine (15 secondes également pour respecter la boue dentinaire). L’acide est rincé abondamment (minimum 10 secondes) et les surfaces sont séchées délicatement. Un séchage intensif de la dentine est contre-indiqué : il provoquerait l’effondrement des fibres de collagène (collapsus du réseau collagénique), empêchant la formation de la couche hybride et augmentant le risque de douleur post-opératoire.

Étape 2 – Application du primer : Le primer réhydrate les fibres de collagène et prépare la surface dentinaire à recevoir la résine hydrophobe.

Étape 3 – Application de l’adhésif : L’adhésif infiltre les fibres collagéniques et les tubules, puis est polymérisé. La couche adhésive ainsi formée sert d’interphase mécanique entre le tissu dentinaire et la résine composite.

Adhésion en Un Temps (Automordançant ou « Self-Etch »)

Grâce aux adhésifs de 7ème génération (automordançants en un seul flacon), le mordançage amélo-dentinaire, le traitement de la dentine et la mise en place de l’adhésif s’effectuent en une seule étape. On applique le produit, on l’agite activement sur la surface, puis on le polymérise.

Point technique : Chaque fois que l’on utilise des produits automordançants sur des préparations avec une surface d’émail importante (biseau, contour périphérique), il est recommandé de réaliser un mordançage préalable sélectif de l’émail avec l’acide orthophosphorique. Les acides faibles des adhésifs automordançants sont moins efficaces sur l’émail non préparé, et l’adhésion sur émail sain reste inférieure à celle obtenue par mordançage total.

---

Collage sur Substrats Non Dentaires

Collage de la Céramique

Les céramiques sont par nature des matériaux cassants. Leur collage est un moyen efficace de pallier leur fragilité : la couche adhésive dissipe l’énergie emmagasinée dans la céramique au travers des tissus dentaires sous-jacents, et le collage renforce significativement les éléments céramiques. On distingue deux grandes catégories :

Céramiques Mordançables (à base de silicate)

Ce sont des céramiques contenant une phase vitreuse silicatée (céramiques feldspathiques, disilicate de lithium). Cette phase peut être mordancée par un acide fort, l’acide fluorhydrique (HF), qui crée un relief de surface irrégulier propice au clavetage mécanique. L’acide est appliqué selon les recommandations du fabricant, puis rincé abondamment. Un silane est ensuite déposé à la surface de la céramique : cet agent de couplage bifonctionnel crée une liaison chimique avec la phase vitreuse d’un côté, et se lie à la résine de collage de l’autre, permettant une adhésion forte et durable.

Ce type de céramique étant suffisamment translucide, on peut utiliser un système adhésif photopolymérisant.

Céramiques Renforcées Non Mordançables (alumine, zircone)

Dans le cas des céramiques renforcées à l’alumine ou au zircone, le traitement à l’acide fluorhydrique est inefficace et ne crée pas de relief de surface utilisable.

Il n’existe pas encore de protocole idéal parfaitement validé. Les solutions disponibles incluent :

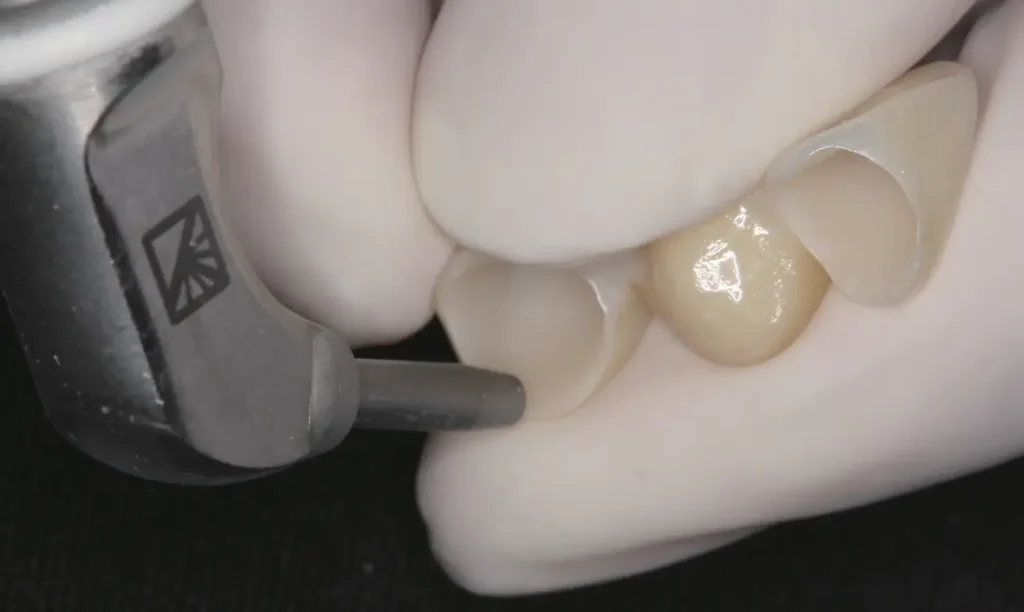

• Le sablage à l’alumine de l’intrados prothétique, qui améliore simplement la rétention mécanique finale.
• Un dépôt artificiel de silice (tribochimie, Rocatec®, CoJet®) qui permet d’utiliser les propriétés des silanes. Les valeurs d’adhésion obtenues immédiatement sont très importantes. Cependant, cette couche de silice déposée mécaniquement semble vieillir prématurément sous les effets des agressions thermiques et mécaniques : les valeurs d’adhésion à moyen terme sont faibles.

Ces céramiques étant plus ou moins opaques, il est important d’utiliser un système adhésif en partie ou totalement chimio-polymérisable, et non uniquement photopolymérisant.

Collage du Métal

L’adhésion aux alliages métalliques a évolué progressivement : d’abord sous forme de macrorétention (perlage, grillage, queue d’aronde), puis de microrétention par sablage à l’alumine.

Grâce aux colles de type 4-META, les valeurs d’adhésion obtenues sur les alliages sont désormais du même ordre de grandeur que l’adhésion aux tissus dentaires. Cependant, le collage sur alliage noble est moins efficace que sur alliage non précieux, en raison de la plus faible réactivité chimique des métaux nobles (or, platine).

Des traitements de surface complémentaires ont été proposés, notamment le dépôt de silice à la surface du métal, couplé à la résine de collage par application d’un silane. Si les valeurs d’adhésion obtenues sont alors très importantes, la fatigue mécanique et thermique semble dégrader la liaison à moyen terme.

---

Quelle Solution Vous Convient le Mieux ? Tableau Comparatif des Systèmes de Collage

Pour vous aider à choisir le système le plus adapté à votre situation clinique, voici un récapitulatif comparatif :

Critère	Résine composite	CVIMR	Résine 4-META	Résine MDP
Adhésion à l’émail	Excellente	Bonne	Bonne	Très bonne
Adhésion à la dentine	Très bonne	Bonne	Excellente	Très bonne
Adhésion au métal	Faible	Faible	Excellente	Très bonne
Adhésion à la zircone	Faible	Faible	Faible	Bonne
Sensibilité à l’humidité	Élevée	Faible	Modérée	Modérée
Résistance mécanique	Élevée	Modérée	Modérée-élevée	Élevée
Absorption des contraintes	Faible	Modérée	Bonne	Modérée
Compatibilité eugénol	Non	Oui	Oui	Oui
Indication principale	Restaurations directes	Pédiatrie, gériatrie	Prothèses collées	Céramiques, métaux

---

Erreurs Fréquentes à Éviter en Odontologie Adhésive

1. Contamination du Champ Opératoire

L’erreur : Travailler sans digue ou avec une isolation insuffisante, exposant les surfaces mordancées à la salive ou au sang avant la mise en place de l’adhésif.

Pourquoi c’est problématique : Même une contamination fugace de quelques secondes par la salive suffit à contaminer les sites réactifs de surface créés par le mordançage. Les protéines salivaires bloquent l’infiltration de la résine et compromettent définitivement la qualité de l’adhésion, conduisant à un décollement prématuré.

La bonne pratique : Poser systématiquement une digue en caoutchouc avant tout mordançage. En cas de contamination accidentelle, reprendre intégralement le mordançage après rinçage abondant.

2. Sur-séchage de la Dentine

L’erreur : Sécher vigoureusement la dentine à la seringue air après mordançage, dans l’objectif d’obtenir une surface parfaitement sèche.

Pourquoi c’est problématique : Le sur-séchage provoque l’effondrement et la dénaturation du réseau de fibres de collagène exposées. Ces fibres aplaties ne peuvent plus être réhydratées par le primer, empêchant la formation de la couche hybride. Résultat : sensibilités post-opératoires importantes et adhésion significativement réduite.

La bonne pratique : Après rinçage du gel d’acide, sécher délicatement sans déshydrater. La dentine doit rester légèrement humide (aspect brillant mais sans excès d’eau). Pour les adhésifs 5ème génération, le « wet-bonding » (collage humide) est recommandé.

3. Ignorer la Compatibilité Adhésif-Colle

L’erreur : Associer un adhésif automordançant acide de 7ème génération avec une colle chimio-polymérisable ou duale sans vérifier leur compatibilité.

Pourquoi c’est problématique : Les acides faibles présents dans les adhésifs automordançants inhibent la polymérisation chimique des résines chémopolymérisables. L’adhésion n’est alors pas obtenue correctement, avec un risque majeur de décollement précoce, notamment sous des restaurations opaques où la photopolymérisation est impossible.

La bonne pratique : Toujours utiliser des systèmes adhésif/colle de la même gamme ou dont la compatibilité est expressément validée par le fabricant. En cas de doute, privilégier un système mordançage-rinçage avec une colle duale.

4. Mordançage Insuffisant ou Excessif de l’Émail

L’erreur : Appliquer l’acide orthophosphorique moins de 10 secondes par excès de prudence, ou au contraire dépasser 30 secondes en pensant améliorer l’adhésion.

Pourquoi c’est problématique : Un sous-mordançage laisse une surface insuffisamment gravée avec peu de microporosités exploitables. Un surmordançage détruit les têtes de prismes et crée une surface poudreuse effondrée qui ne permet plus un clavetage efficace. Dans les deux cas, les valeurs d’adhésion chutent significativement.

La bonne pratique : Respecter strictement 15 secondes pour l’émail, ni plus ni moins, avec un acide orthophosphorique à 37 %.

5. Silane Non Activé sur Céramique

L’erreur : Appliquer le silane sur la céramique mordancée puis enchaîner immédiatement avec la colle, sans laisser le solvant s’évaporer ou sans activer le silane.

Pourquoi c’est problématique : Le silane non activé conserve ses groupes silanol non condensés et n’établit pas de liaisons covalentes efficaces avec la surface céramique. L’adhésion chimique est alors quasi inexistante, et seule une rétention mécanique insuffisante persiste.

La bonne pratique : Après application du silane, attendre minimum 60 secondes avant de souffler légèrement à l’air chaud (ou à l’air ambiant) pour évaporer le solvant. Certains protocoles recommandent un chauffage léger (50-60°C) pour optimiser la condensation siloxane.

6. Utiliser un Adhésif Photopolymérisant sous une Restauration Opaque

L’erreur : Choisir un adhésif uniquement photopolymérisant pour coller un inlay en zircone épaisse ou une couronne en oxyde d’aluminium, en espérant que la lumière traversera la céramique.

Pourquoi c’est problématique : Les céramiques à haute teneur en alumine ou zircone bloquent la transmission lumineuse. La polymérisation reste incomplète dans les zones profondes de l’interface, conduisant à une résistance mécanique médiocre et une solubilité augmentée de la colle.

La bonne pratique : Utiliser systématiquement une colle duale ou chimio-polymérisable pour toutes les restaurations partiellement ou totalement opaques.

---

Cas Cliniques Commentés

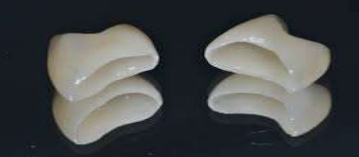

Cas Clinique 1 : Facette Céramique sur Dent Antérieure

Présentation : Leila, 28 ans, consulte pour une dyschromie réfractaire au blanchiment sur l’incisive centrale maxillaire droite (11). Elle souhaite une amélioration esthétique durable sans dépulpation.

Problématique : La préparation pour facette est minimale (0,3 mm en vestibulaire), laissant un maximum d’émail en place. La céramique choisie est une céramique feldspathique (mordançable), translucide.

Prise en charge :

• Pose de la digue pour isoler le champ opératoire

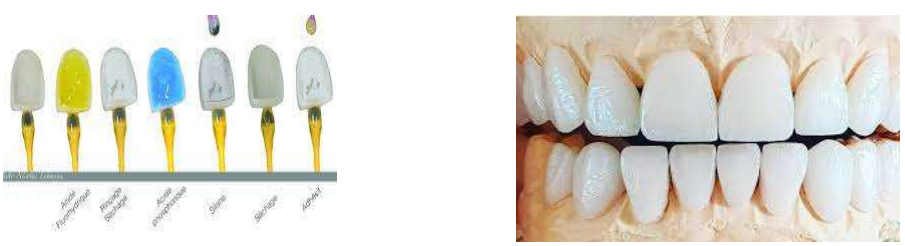

• Préparation de l’intrados de la facette : mordançage à l’HF 9 % (20 secondes), rinçage abondant, application du silane (60 secondes, séchage à l’air)
• Préparation de la dent : mordançage à l’acide orthophosphorique 37 % sur l’émail (15 secondes), rinçage, séchage délicat
• Application du primer et de l’adhésif photopolymérisable
• Mise en place de la colle composite photopolymérisable translucide
• Polymérisation séquentielle par zones

Résultat attendu : L’adhésion émail-céramique via mordançage HF + silane offre des valeurs de résistance élevées (>20 MPa). La teinte et la translucidité de la restauration s’intègrent naturellement. La facette reste stable à long terme à condition d’un contrôle occlusal rigoureux.

Point clé illustré : La préparation de l’intrados céramique (HF + silane) est aussi importante que la préparation du tissu dentaire. Négliger l’une ou l’autre compromet la pérennité de la restauration.

---

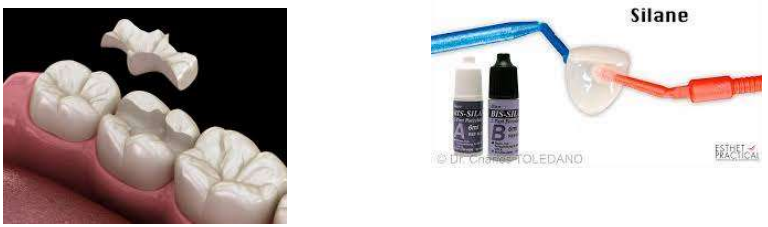

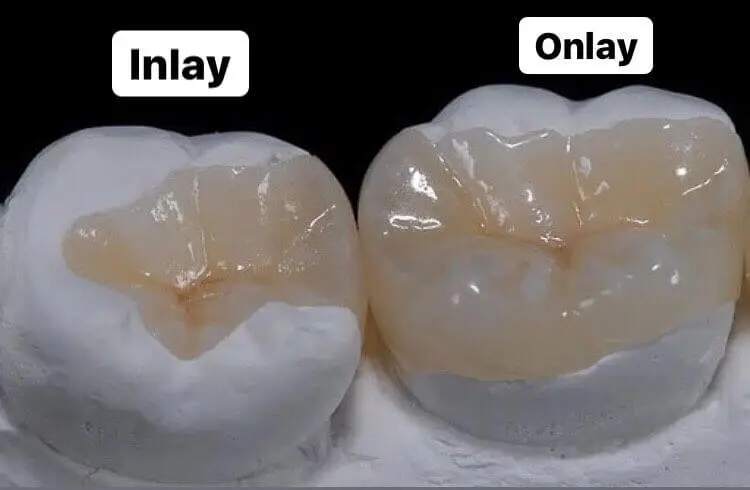

Cas Clinique 2 : Collage d’un Inlay en Disilicate de Lithium sur Molaire

Présentation : Karim, 45 ans, présente une carie volumineuse sur la première molaire mandibulaire droite (46), impliquant deux parois et la crête marginale mésiale. Une restauration indirecte est indiquée pour préserver les cuspides restantes.

Problématique : La cavité est profonde, proche de la pulpe en certains points, avec une surface dentinaire importante. La restauration en disilicate de lithium (IPS e.max) est opaque sur ses bords internes mais suffisamment translucide en surface.

Prise en charge :

• Empreinte optique et réalisation de l’inlay au laboratoire (ou CFAO)
• Préparation de l’intrados : HF 5 % (20 secondes), rinçage, silane
• Protocole de collage : mordançage total de l’émail et de la dentine (15 secondes), rinçage, séchage délicat, primer, adhésif
• Colle composite duale choisie pour assurer la polymérisation dans les zones profondes inaccessibles à la lampe
• Polymérisation minutieuse depuis toutes les faces accessibles

Résultat attendu : La colle duale garantit une polymérisation complète même dans les zones de forte épaisseur. L’inlay distribue homogènement les charges occlusales, protégeant les cuspides résiduelles. Pas de sensibilités post-opératoires si le séchage dentinaire a été respecté.

Point clé illustré : Le choix de la colle duale est non négociable dès que la restauration présente une épaisseur ou une opacité susceptible de bloquer la lumière. Une colle uniquement photopolymérisable aurait conduit à une interface incomplète.

---

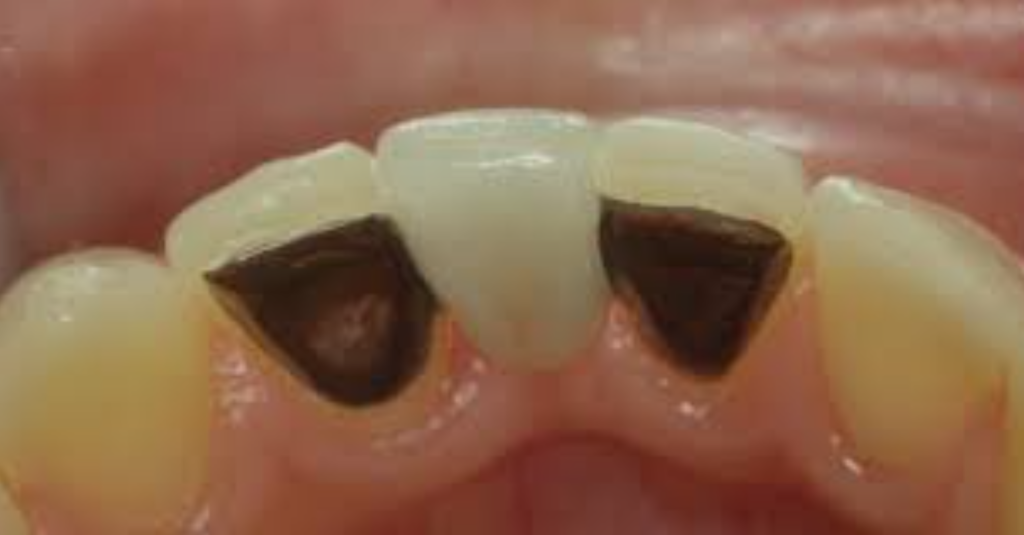

Cas Clinique 3 : Collage d’une Prothèse Partielle sur Alliage Non Précieux

Présentation : Monique, 62 ans, porte une prothèse partielle ancienne avec une armature en alliage cobalt-chrome. Un bridge collé Maryland est envisagé pour remplacer une incisive latérale absente (22), en utilisant des ailettes métalliques sur les dents adjacentes.

Problématique : Le collage sur métal non précieux (alliage Co-Cr) doit être aussi efficace et durable que possible. Les surfaces d’émail disponibles sur les dents supports sont limitées par le positionnement palatin des ailettes.

Prise en charge :

• Sablage à l’alumine (50 µm, 2,5 bars) de l’intrados des ailettes pour créer une microrétention de surface
• Application d’une colle de type MDP, assurant une liaison chimique avec les oxydes métalliques de la surface
• Mordançage sélectif de l’émail palatin des dents supports (15 secondes, acide orthophosphorique)
• Mise en place de la colle et polymérisation chimio-photopolymérisable

Résultat attendu : Le sablage associé à la liaison chimique MDP/métal offre des valeurs de résistance suffisantes pour les contraintes en zone antérieure. La longévité sera conditionnée par l’occlusion et l’hygiène. Un contrôle à 6 mois permettra de vérifier l’intégrité des joints.

Point clé illustré : Le choix de la colle (MDP) doit s’adapter au substrat prothétique. Une colle conventionnelle sans affinité chimique pour le métal aurait limité l’adhésion à la seule microrétention mécanique, insuffisante sur le long terme.

---

Foire Aux Questions (FAQ)

Pourquoi ne peut-on pas utiliser le même adhésif pour tous les cas cliniques ? Chaque substrat (émail, dentine, métal, céramique) présente une composition chimique et une microstructure différente. L’adhésion à l’émail repose principalement sur un clavetage mécanique après mordançage acide, alors que l’adhésion à la dentine nécessite la formation d’une couche hybride par infiltration du réseau de collagène. Le métal et la céramique requièrent des traitements de surface spécifiques (sablage, HF, silane, MDP) selon leur nature. Utiliser un seul et même système dans toutes les situations conduit inévitablement à des échecs.

Quelle est la différence clinique concrète entre un adhésif de 5ème et de 7ème génération ? Un adhésif de 5ème génération (mordançage-rinçage, flacon unique associant primer et adhésif) nécessite une étape préalable d’application d’acide orthophosphorique. Un adhésif de 7ème génération (automordançant, flacon unique) intègre un acide faible qui conditionne simultanément l’émail et la dentine. La 7ème génération simplifie le protocole et réduit le risque de sensibilité post-opératoire, mais offre une adhésion à l’émail inférieure sauf si un mordançage préalable sélectif de l’émail est réalisé.

Combien de temps doit-on appliquer l’acide orthophosphorique sur la dentine ? Le temps recommandé est de 15 secondes, identique à celui de l’émail dans un protocole de mordançage total. Ce délai suffit à éliminer la boue dentinaire (smear layer) et à exposer les fibres de collagène sans sur-décalcification des parois tubulaires. Une application prolongée fragilise excessivement la structure dentinaire et augmente le risque de sensibilités.

Peut-on coller sur une dent déjà traitée à l’eugénol ? L’eugénol (présent dans les ciments au ZOE, certains pansements provisoires) inhibe la polymérisation des résines composites. Il est donc déconseillé d’utiliser des matériaux à base d’eugénol avant un collage résine, surtout si le contact est direct avec la surface à coller. Si de l’eugénol a été utilisé, il faut éliminer toute la couche contaminée, puis désinfecter avec un solvant adapté avant de commencer le protocole adhésif. Les CVIMR et certaines colles MDP sont moins sensibles à cet effet inhibiteur.

Comment savoir si une céramique est mordançable ou non ? Le critère principal est la composition de la céramique. Les céramiques contenant une phase vitreuse silicatée (feldspathique, leucite renforcée, disilicate de lithium) sont mordançables à l’acide fluorhydrique. Les céramiques à haute teneur en oxyde d’aluminium ou en zircone ne contiennent pas de phase vitreuse et sont donc réfractaires à l’HF. En pratique, le fabricant indique toujours si la céramique est adaptée au mordançage HF dans sa notice. La translucidité est un indice (les céramiques mordançables sont généralement plus translucides), mais ce n’est pas un critère suffisant à lui seul.

Qu’est-ce que la couche hybride et pourquoi est-elle si importante ? La couche hybride est la zone d’interpénétration entre les fibres de collagène dentinaire exposées par l’acide et la résine qui s’y infiltre. Décrite par Nakabayashi dans les années 1980, elle constitue le fondement biologique et mécanique de l’adhésion dentinaire moderne. Son épaisseur (2 à 8 µm selon le protocole) et son intégrité sont directement corrélées aux valeurs de résistance à l’arrachement. Un collage dentinaire sans couche hybride de qualité offre une adhésion insuffisante et transitoire.

Le collage peut-il remplacer la rétention macromécanique dans tous les cas ? Non. Si le collage a considérablement réduit le besoin de préparations très rétentives, il ne peut pas toujours se substituer à une rétention macromécanique. Pour les prothèses fixées sur implants, les piliers très courts ou les alliages nobles, le collage seul reste souvent insuffisant. La combinaison rétention géométrique + collage reste le gold standard pour les reconstructions soumises à de fortes contraintes occlusales ou parafontionnelles.

Comment gérer les excès de colle après mise en place d’une restauration ? La gestion des excès dépend du type de colle. Avec une colle photopolymérisable, les excès s’éliminent facilement à la sonde ou à l’instrument avant polymérisation, puis la finition est rapide. Avec une colle chimio-polymérisable, le temps de travail est limité et les excès doivent être éliminés rapidement, avant que la colle ne durcisse. La colle duale offre un compromis : on élimine les excès avant d’initier la polymérisation à la lampe. Dans tous les cas, l’élimination des excès dans les zones proximales et sous-gingivales est critique pour prévenir les inflammations gingivales et les récidives carieuses.

---

Pour Approfondir : Ressources Recommandées

Pour aller plus loin dans la maîtrise du collage et de ses applications cliniques, ces ouvrages de référence constituent une base solide pour votre bibliothèque d’étudiant :

• Pour une vision intégrée de la discipline : Endodontie, Prothèse et Parodontologie, qui contextualise le collage dans l’ensemble des thérapeutiques restauratrices.

• Pour les préparations aux concours : les Annales Corrigées de l’Internat en Odontologie 2022-2024 couvrent régulièrement les questions liées à l’adhésion et aux matériaux.

• Pour une approche clinique globale : le Guide Clinique d’Odontologie offre des protocoles actualisés et applicables au quotidien.

---

Conclusion : Les Points Clés à Retenir

Le collage dentaire est une discipline exigeante, dont la maîtrise repose sur la compréhension fine des substrats et des matériaux.

À retenir absolument : l’émail et la dentine ne se collent pas de la même façon et ne tolèrent pas les mêmes protocoles. Le choix du système de polymérisation conditionne l’indication et doit être adapté à l’opacité et à l’épaisseur de la restauration. La compatibilité entre l’adhésif et la colle est non négociable. Et le traitement de surface des matériaux prothétiques (céramiques, métaux) est tout aussi critique que celui des tissus dentaires.

En pratique clinique, une rigueur sans compromis dans l’exécution des étapes, le respect des temps de contact et la gestion du champ opératoire font la différence entre une restauration qui dure 15 ans et une restauration qui se décolle en 18 mois.

La plateforme ResiDentaire™ propose des QCM et des cas cliniques interactifs pour tester et consolider vos connaissances en matériaux dentaires, idéaux pour préparer l’internat.

---

Cette page contient des liens d’affiliation Amazon. En cliquant dessus, vous n’êtes pas tenu de vous procurer les produits suggérés, mais si vous le faites, cela ne vous coûte rien de plus et m’aide à financer ce site.
