La Céphalométrie en Orthodontie : Guide Complet pour un Diagnostic Précis

Introduction : La Céphalométrie, Pilier du Diagnostic Orthodontique Moderne

La céphalométrie représente aujourd’hui un outil diagnostique incontournable en orthodontie. Cette technique d’analyse radiographique permet d’étudier avec précision les relations entre le crâne, les mâchoires et les dents, offrant ainsi aux orthodontistes une vision détaillée des structures cranio-faciales de leurs patients.

Grâce aux avancées technologiques récentes, notamment l’imagerie 3D et l’intelligence artificielle, la céphalométrie connaît une véritable révolution. Les praticiens peuvent désormais planifier des traitements avec une exactitude sans précédent, tout en optimisant le confort et la sécurité de leurs patients.

Dans ce guide exhaustif, vous découvrirez tout ce qu’il faut savoir sur la céphalométrie : de ses principes fondamentaux aux analyses les plus sophistiquées, en passant par les innovations qui transforment cette discipline essentielle de l’orthodontie moderne.

Outil Pratique : Tracé Céphalométrique en Ligne

Pour faciliter votre pratique quotidienne, nous avons développé un outil de traçage céphalométrique en ligne gratuit qui vous permet d’analyser vos téléradiographies directement depuis votre navigateur.

👉 Accédez à l’outil de traçage céphalométrique

Fonctionnalités de l’outil :

• Tracé des points anatomiques interactif
• Calcul automatique des angles et mesures
• Analyses céphalométriques préprogrammées
• Interface intuitive et facile à utiliser
• Aucune installation requise

Cet outil complète parfaitement les concepts théoriques présentés dans ce guide et vous aide à mettre en pratique vos connaissances.

---

Qu’est-ce que la Céphalométrie ? Définition et Principes de Base

La Téléradiographie : Fondement de l’Analyse Céphalométrique

La téléradiographie est une technique radiographique spécialisée qui utilise une distance importante entre la source de rayons X et le patient. Cette distance permet de minimiser la déformation de l’image et d’obtenir des clichés dont les dimensions sont proches de la réalité anatomique.

Contrairement aux radiographies dentaires classiques qui se concentrent sur quelques dents, la téléradiographie offre une vue panoramique complète du crâne et de la face.

Les différentes distances utilisées selon les écoles :

• Technique américaine (Sassouni) : distance de 1,5 mètre
• Technique française (Bouvet) : distance de 5 mètres
• Pratique courante actuelle : distance de 1,5 à 2 mètres

Cette standardisation de la distance permet de réduire considérablement l’agrandissement radiographique et d’effectuer des mesures linéaires précises en vraies grandeurs.

Le Céphalostat : Garant de la Précision et de la Reproductibilité

Le céphalostat est un dispositif essentiel qui maintient la tête du patient dans une position standardisée et parfaitement reproductible. Cet appareil fixe l’orientation de la tête selon des repères anatomiques précis, généralement le plan de Francfort.

Avantages du céphalostat :

• Assure une position identique à chaque prise de cliché
• Permet de comparer l’évolution du patient dans le temps
• Facilite l’évaluation des effets thérapeutiques
• Garantit la fiabilité des mesures céphalométriques

La standardisation offerte par le céphalostat est cruciale pour le suivi orthodontique, notamment chez les enfants en croissance où l’on doit évaluer les modifications squelettiques au fil des années.

L’Analyse Céphalométrique : Un Complément Indispensable au Diagnostic

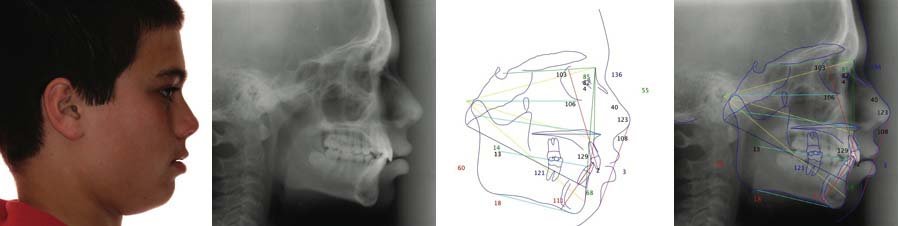

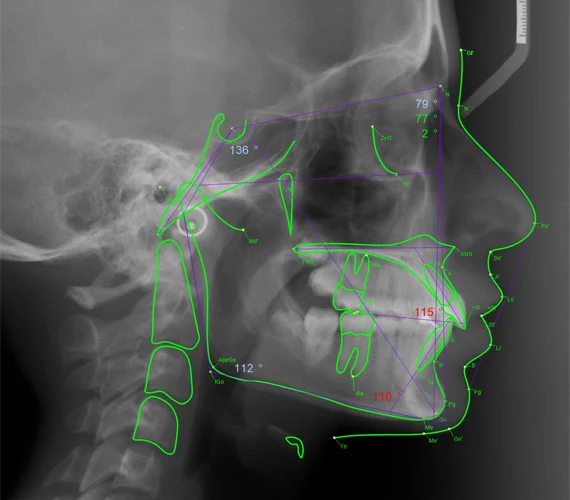

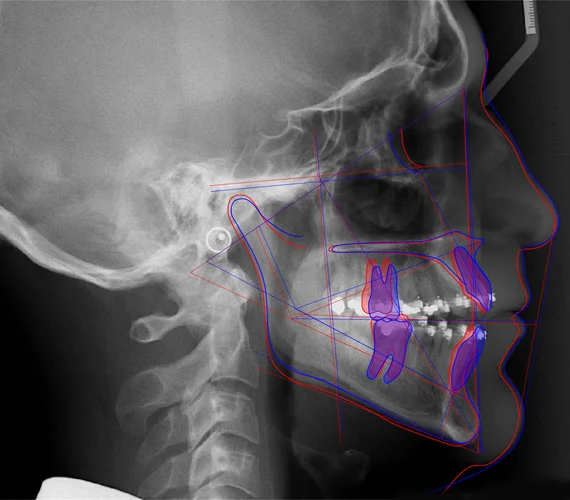

L’analyse céphalométrique consiste à tracer des points anatomiques de référence sur la téléradiographie, puis à mesurer les angles et distances entre ces repères. Ces mesures révèlent des informations précieuses sur :

• La position des mâchoires par rapport au crâne
• Les relations entre les dents et les bases osseuses
• L’orientation et la direction de la croissance faciale
• L’harmonie du profil esthétique
• Les déséquilibres squelettiques nécessitant une correction

Point crucial à retenir : L’analyse céphalométrique demeure un examen complémentaire et non la pierre angulaire du diagnostic. L’examen clinique reste souverain et doit toujours primer dans la démarche diagnostique orthodontique.

Anatomie Téléradiographique : Comprendre les Structures Visibles

La Base du Crâne : Point de Départ de l’Analyse

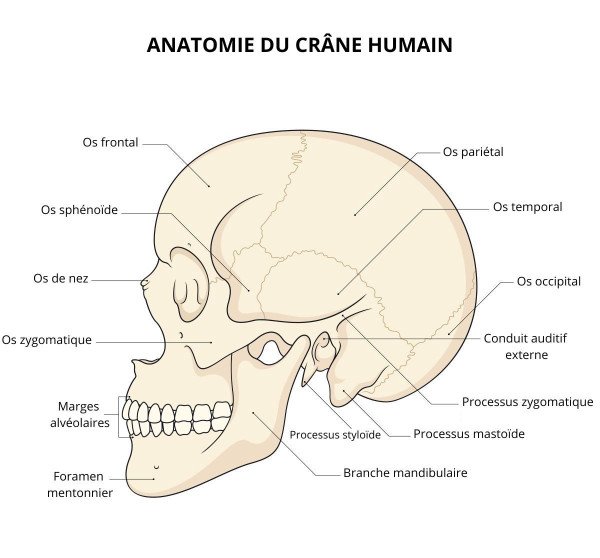

Le repérage des structures anatomiques sur le cliché de profil s’effectue à partir de la base du crâne, zone relativement stable qui sert de référence pour toutes les mesures.

Structures principales de la base du crâne :

La selle turcique constitue un repère anatomique majeur. Cette dépression osseuse qui abrite l’hypophyse est facilement identifiable sur la téléradiographie. Elle est bordée par les apophyses clinoïdes antérieures et postérieures.

Le clivus est la ligne oblique formée par la jonction du basi-sphénoïdal et du basi-occipital. Cette structure forme le bord antérieur du trou occipital et représente un élément clé dans l’évaluation de la base crânienne.

L’éthmoïde se reconnaît par sa lame criblée, tandis que le frontal se distingue par le sinus frontal qui le pneumatise. Chez le jeune enfant, ce sinus est petit mais devient progressivement plus volumineux avec la croissance.

Les os propres du nez, en forme de tuile romaine, sont parfaitement visibles et participent à l’évaluation du profil nasal.

Les Cavités Orbitaires et le Keyridge

Les cavités orbitaires sont identifiables par leur plafond. Le contour osseux se réfléchit au niveau du rebord orbitaire supérieur, souvent visible à l’intérieur de l’image du sinus frontal, pour former le rebord orbitaire externe.

Le Keyridge est une image radiographique particulière née de la superposition par les rayons X de plusieurs structures : la paroi antérieure de la fosse temporale, le bord inférieur de la pyramide maxillaire et sa face antérieure. Cette structure composite aide à localiser la région maxillaire moyenne.

La Fente Ptérygo-Maxillaire : Un Repère Essentiel

La fente ptérygo-maxillaire présente une forme caractéristique en goutte d’huile inversée. Sa paroi postérieure est constituée par le bord antérieur de l’apophyse ptérygoïde, tandis que sa paroi antérieure correspond à la face postérieure de la tubérosité du maxillaire.

Cette structure anatomique joue un rôle crucial dans plusieurs analyses céphalométriques, notamment celle de Wendell Wylie.

Le Maxillaire Supérieur : Analyse de la Base Antérieure

Le maxillaire supérieur est principalement visible au niveau du palais dur. Son contour antérieur alvéolaire présente une concavité caractéristique au niveau du point A céphalométrique.

L’épine nasale antérieure (ENA) se situe à la convergence de trois lignes essentielles :

• La crête incisive
• Le plancher nasal
• Le contour alvéolaire antérieur

L’épine nasale postérieure (ENP) marque l’extrémité postérieure du plan palatin et constitue un repère fondamental pour de nombreuses mesures.

La Mandibule : Structure Mobile Complexe

L’image de la symphyse mentonnière doit être soigneusement identifiée en raison de son rôle déterminant dans les analyses typologiques du profil facial.

Le col du condyle se détache nettement sur un fond radio-clair, mais la tête condylienne reste parfois difficile à observer avec précision. L’échancrure sigmoïde, en revanche, est facilement repérable et constitue un excellent point de référence.

Le conduit auditif externe (CAE) apparaît comme une image ovalaire située immédiatement en arrière de la branche montante de la mandibule. Son image, inclinée vers le haut et l’avant, n’est parfois visible que partiellement.

Points Anatomiques de Référence en Céphalométrie

Points Principaux Utilisés en Analyse Céphalométrique

La précision de l’analyse céphalométrique repose sur l’identification exacte de points anatomiques de référence. Voici les principaux points utilisés :

Point articulaire (Ar) : Ce point n’est pas défini par une structure anatomique unique mais par l’intersection des projections de la face extérieure de la base du crâne et de la surface postérieure des condyles mandibulaires.

Point Xi : Il représente le centre géométrique de la branche montante mandibulaire. Sa construction nécessite un tracé précis que nous détaillerons dans la section consacrée aux mensurations mandibulaires.

Point condylien (Co) : C’est le point le plus supérieur de la tête du condyle. Il permet d’évaluer la position de l’articulation temporo-mandibulaire.

Point A (subspinal) : Situé au point le plus profond de la concavité alvéolaire maxillaire, entre l’épine nasale antérieure et le prosthion. C’est un point majeur pour l’évaluation de la position antéro-postérieure du maxillaire.

Point B (supramental) : Correspond au point le plus profond de la concavité antérieure de la symphyse mandibulaire. Il est essentiel pour déterminer la position de la mandibule.

Gnathion (Gn) : Point le plus antérieur et le plus inférieur de la symphyse mentonnière, déterminé par la bissectrice de l’angle formé par le plan mandibulaire et le plan facial.

Pogonion (Pog) : Point le plus antérieur de la symphyse osseuse, sur le contour antérieur du menton.

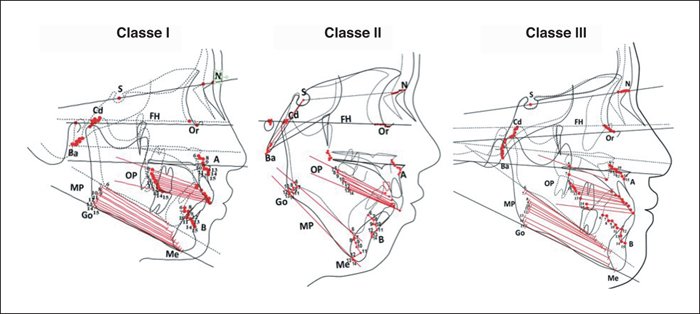

Plans de Référence Fondamentaux en Orthodontie

Plans Horizontaux et Sagittaux

Plan de Francfort : C’est le plan horizontal de référence par excellence. Il est déterminé par deux points sous-orbitaires (orbitale) et le point le plus haut du méat auditif externe (porion). On considère ce plan comme horizontal lorsque le patient se tient droit et regarde devant lui, avec la ligne des yeux parallèle au sol.

Plan de Camper : Déterminé par la pointe de l’épine nasale antérieure et le centre du conduit auditif externe. Ce plan présente l’intérêt d’être approximativement parallèle au plan d’occlusion, ce qui facilite certaines évaluations prothétiques et orthodontiques.

Plan de Bolton : Il joint le point Bolton (situé en arrière et au-dessus du conduit auditif externe, au point le plus profond de l’échancrure entre le condyle occipital et l’apophyse mastoïde) au point Nasion. Ce plan participe à l’évaluation de la direction de croissance.

Plans Mandibulaires : Variabilité et Choix Méthodologiques

La définition du plan mandibulaire varie considérablement selon les auteurs, et cette variabilité peut entraîner des différences importantes dans l’interprétation des mesures.

Le Workshop de céphalométrie de 1957 a proposé trois tracés différents :

Plan mandibulaire A : Plan parallèle à l’axe du corps mandibulaire, tangent à son point le plus inférieur. Cette définition privilégie l’orientation générale du corps mandibulaire.

Plan mandibulaire B : Déterminé par les points Gnathion (Gn) et Gonion (Go). C’est le tracé le plus communément utilisé car il est facile à reproduire.

Plan mandibulaire selon Downs : Ce quatrième tracé suit le bord inférieur de la symphyse en avant. Il est également utilisé par Sassouni et met l’accent sur la portion antérieure de la mandibule.

Le choix du plan mandibulaire influence directement les valeurs angulaires obtenues, notamment l’angle FMA qui évalue la direction de croissance. Il est donc essentiel d’utiliser toujours la même définition pour assurer la cohérence des analyses dans le temps.

Plans Dentaires et Occlusaux

Plan d’occlusion : Bien que cette représentation simplifie la réalité clinique, le plan d’occlusion est conventionnellement tracé comme une droite coupant au milieu la hauteur de recouvrement des incisives centrales et de la première molaire permanente.

Plan palatin (ou bispinal) : Déterminé par l’épine nasale antérieure (ENA) et l’épine nasale postérieure (ENP). Ce plan matérialise l’orientation de la base maxillaire et permet d’évaluer son inclinaison par rapport aux autres structures.

Plan selle turcique – Bolton : Ce plan relie le centre de la selle turcique au point Bolton et sert de référence pour certaines analyses de la base crânienne.

Lignes et Plans Faciaux

Ligne faciale (Downs-Ricketts) : Tracée du Nasion jusqu’au Pogonion, cette ligne permet d’évaluer la convexité ou la concavité du profil osseux.

Ligne Ba-Na : Fréquemment utilisée dans diverses méthodes d’analyse pour indiquer la direction de croissance en bas et en avant. Elle relie le Basion (point le plus antérieur du trou occipital) au Nasion.

Plan orbitaire de Simon : Plan vertical passant par le point orbitaire, perpendiculaire au plan de Francfort. Il permet des projections dans le sens antéro-postérieur.

Tranche d’âge	Valeur moyenne
De 3 à 6 ans	5,5 mm
De 7 à 10 ans	4,4 mm
De 11 à 14 ans	3,7 mm
De 15 ans à 18 ans	2,5 mm
Chez l’adulte	1,7 mm

Lignes Esthétiques : Évaluation du Profil Facial

Ligne Esthétique de Ricketts (Ligne E)

La ligne esthétique de Ricketts relie la pointe du nez (pronasal) au pogonion cutané. Cette ligne est fondamentale pour l’évaluation du profil des tissus mous.

Valeurs de référence :

• Lèvre supérieure (Ls) : doit se situer à -1 mm en arrière de la ligne E
• Lèvre inférieure (Li) : doit affleurer cette ligne (0 mm)

Ces valeurs permettent d’évaluer si les lèvres sont en position harmonieuse par rapport au reste du visage. Une protrusion excessive ou un effacement des lèvres peuvent indiquer des problèmes squelettiques ou dentaires nécessitant un traitement.

Ligne de Merrifield (Angle Z)

La ligne de Merrifield est tracée tangente au menton et à la lèvre la plus protrusive. L’intersection de cette ligne avec le plan de Francfort forme l’angle Z, dont la valeur moyenne est de 78°.

Cet angle exprime le degré de protrusion labiale et fournit des éléments diagnostiques précieux :

• Tangente à la lèvre supérieure : suggère généralement une classe II division 1 ou une classe II avec biproalvéolie
• Tangente à la lèvre inférieure : évoque le plus souvent une classe I (avec ou sans DDM), une biproalvéolie en classe I, une classe III, ou une classe II division 2

Ligne d’Holdaway

La ligne d’Holdaway trace une tangente du menton cutané à la lèvre supérieure. Cette ligne est ensuite mise en relation avec la ligne Na-Ba pour créer l’angle d’Holdaway.

Cet angle permet d’évaluer l’équilibre entre le profil facial osseux et le profil des tissus mous, offrant ainsi une perspective complète sur l’harmonie faciale.

Âge (11 ans)	Garçon	Fille
Cavité glénoïde – S	18 mm	17 mm
S – FPM	18 mm	17 mm

Ligne de Steiner (Ligne S)

La ligne S de Steiner relie deux points spécifiques :

• Le milieu du S formé par le contour inférieur du nez et le fond de la concavité de la lèvre supérieure
• Le pogonion cutané

Selon Steiner, les deux lèvres devraient idéalement affleurer cette ligne, créant un profil équilibré et harmonieux.

Rapports Cranio-Faciaux Sagittaux : Analyse de la Position des Mâchoires

Angle	Valeur 1	Valeur 2
SNA	80° 79 ou facilement	80°,5 ± 2
SNB	78° 02	78° ± 2
ANB	2° 77	2°,5 ± 2

Angles SNA, SNB et ANB : Classification Squelettique de Base

Les angles SNA et SNB constituent le fondement de l’analyse céphalométrique sagittale. Ils permettent de déterminer la position antéro-postérieure du maxillaire et de la mandibule par rapport à la base du crâne.

Angle SNA : Formé par l’intersection des lignes S-N et N-A

• Valeur moyenne : 80,5° ± 2°
• Indique la position du maxillaire par rapport à la base du crâne
• Un angle augmenté suggère une position maxillaire avancée (proalvéolie maxillaire)
• Un angle diminué indique un maxillaire reculé (rétroalvéolie maxillaire)

Angle SNB : Formé par l’intersection des lignes S-N et N-B

• Valeur moyenne : 78° ± 2°
• Indique la position de la mandibule par rapport à la base du crâne
• Un angle augmenté révèle une mandibule avancée (prognathie mandibulaire)
• Un angle diminué signale une mandibule reculée (rétrognathie mandibulaire)

Angle ANB : Différence entre SNA et SNB

• Valeur moyenne : 2,5° ± 2°
• Met en évidence le décalage entre les bases osseuses maxillaire et mandibulaire

Classification Squelettique selon l’Angle ANB

L’angle ANB permet de classer le patient selon sa typologie squelettique :

Classe squelettique I : ANB = 2,5° ± 2°

• Relation normale entre maxillaire et mandibule
• Profil généralement équilibré
• Le point A est légèrement en avant du point B

Classe squelettique II : ANB > 4,5°

• Le maxillaire est trop en avant ou la mandibule trop en arrière
• Profil convexe avec menton effacé
• Correspond souvent à une malocclusion de classe II d’Angle

Classe squelettique III : ANB < 0,5°

• Le maxillaire est trop en arrière ou la mandibule trop en avant
• Profil concave avec menton proéminent
• Correspond souvent à une malocclusion de classe III d’Angle

Cette classification squelettique est fondamentale car elle oriente directement les choix thérapeutiques. Une classe II squelettique peut nécessiter une chirurgie orthognathique ou un traitement orthodontique avec extractions, tandis qu’une classe I ne demandera qu’un alignement dentaire.

Analyse de Wendell Wylie : Mensurations Linéaires

L’analyse de Wendell Wylie utilise des mensurations linéaires plutôt qu’angulaires pour évaluer les positions antéro-postérieures. Cette approche complémentaire offre une perspective différente sur les relations cranio-faciales.

Cavité glénoïde – Selle turcique (Cg-S) :

• Mesure la distance entre le point le plus postérieur de la tête du condyle et le centre de la selle turcique
• Projection sur le plan de Francfort
• Valeur à 11 ans : 18 mm (garçons) / 17 mm (filles)
• Situe le condyle par rapport à la base du crâne dans le sens sagittal

Selle turcique – Fente ptérygo-maxillaire (S-FPM) :

• Mesure la distance du centre de la selle au milieu de la fente ptérygo-maxillaire
• Projection sur le plan de Francfort
• Valeur à 11 ans : 18 mm (garçons) / 17 mm (filles)
• Situe le maxillaire supérieur par rapport au crâne dans le sens sagittal

Ces mensurations permettent de préciser les positions relatives des structures faciales mais ne déterminent pas quelle structure est en cause en cas d’anomalie. Elles doivent donc être interprétées en conjonction avec d’autres analyses.

Mensurations de Steiner : S.E et S.L

S.E (Sella-Condyle) :

• Projection orthogonale sur la ligne S-N du point le plus distal du condyle
• Valeur moyenne : 22 mm
• Évalue la position postérieure de la mandibule

S.L (Sella-Menton) :

• Projection orthogonale sur S-N du point le plus antérieur du menton (pogonion)
• Valeur moyenne : 51 mm
• Évalue la longueur effective de la mandibule

Ces deux mesures permettent d’étudier la position antéro-postérieure de la mandibule par rapport au crâne de manière linéaire, complétant ainsi l’information angulaire fournie par SNB.

Convexité Faciale de Ricketts : Évaluation du Profil

La convexité faciale mesure la distance séparant le point A du plan facial N-Pog. Cette mesure quantifie objectivement le degré de convexité ou de concavité du profil osseux.

Méthode de mesure :

1. Tracer le plan facial N-Pog
2. Projeter orthogonalement le point A sur ce plan
3. Mesurer en millimètres la distance entre A et sa projection

Valeurs moyennes de la convexité selon l’âge :

• 3 à 6 ans : 5,5 mm
• 7 à 10 ans : 4,4 mm
• 11 à 14 ans : 3,7 mm
• 15 à 18 ans : 2,5 mm
• Adulte : 1,7 mm

Interprétation :

• Valeur positive : point A en avant du plan N-Pog = profil convexe
• Valeur négative : point A en arrière du plan N-Pog = profil concave
• La convexité diminue d’environ 1 mm tous les 3 ans

Cette diminution progressive reflète le fait que le profil osseux d’un adulte est naturellement plus concave (ou moins convexe) que celui d’un enfant. C’est un phénomène normal lié à la croissance différentielle de la mandibule qui croît plus en longueur que le maxillaire.

Mensurations Basales : Évaluation de la Taille des Mâchoires

Mensurations du Maxillaire Supérieur

FPM-ENA (Wylie) :

• Projection orthogonale du milieu de la fente ptérygo-maxillaire et de l’épine nasale antérieure sur le plan de Francfort
• Mesure la longueur d’ensemble du maxillaire supérieur
• Valeur à 11 ans : 52 mm (identique pour les deux sexes)

A-T de Château :

• Mesure de la base maxillaire supérieure
• Distance entre le point T (tubérosité) et le point A

Standards de développement normal :

• 8 ans : 46 mm
• 12 ans : 49 mm
• 16 ans : 51 mm
• Adulte : 52 mm

Ces mesures permettent de diagnostiquer :

• Brachygnathie maxillaire : maxillaire trop court (valeurs inférieures aux normes)
• Dolichognathie maxillaire : maxillaire trop long (valeurs supérieures aux normes)

La connaissance de ces anomalies dimensionnelles est essentielle pour planifier le traitement. Une brachygnathie maxillaire sévère peut contre-indiquer les extractions, tandis qu’une dolichognathie peut les faciliter.

Mensurations de la Mandibule

Longueur d’ensemble de la mandibule (Wylie) :

• Du point le plus postérieur du condyle au point le plus antérieur du menton
• Projection orthogonale sur une ligne tangente au bord antérieur de la mandibule
• Mesure la longueur effective de la mandibule

Valeurs à 11 ans :

• Garçon : 103 mm
• Fille : 100 mm

Xi-Pm de Ricketts : Cette mesure utilise des points construits géométriquement pour assurer une plus grande reproductibilité.

Construction du point Xi :

1. R1 : Point le plus postérieur sur le bord antérieur de la branche montante
2. R2 : Intersection de la parallèle au plan de Francfort passant par R1 avec le bord postérieur de la branche
3. R3 : Point le plus profond de l’échancrure sigmoïde
4. R4 : Intersection de la perpendiculaire au plan de Francfort passant par R3 avec le bord inférieur mandibulaire

Des perpendiculaires et parallèles au plan de Francfort tracées à partir de R1, R2, R3 et R4 forment un rectangle. Le point Xi est situé à l’intersection des diagonales de ce rectangle.

Pm (Protuberance menti) : Point médian entre B et Pog

Valeurs moyennes Xi-Pm selon l’âge :

• 9 ans : 64-70 mm
• 10 ans : 65-71 mm
• 11 ans : 67-73 mm
• 12 ans : 68-74 mm
• 13 ans : 70-76 mm
• 14 ans : 72-78 mm

La comparaison de ces mesures avec les valeurs du patient permet d’identifier :

• Brachy-mandibulie : mandibule trop courte
• Dolicho-mandibulie : mandibule trop longue

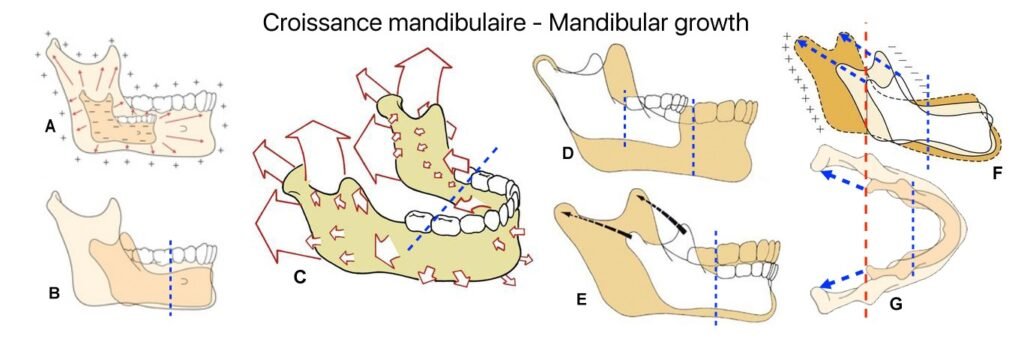

Direction de Croissance : Prédire l’Évolution Faciale

Angle FMA de Tweed : Indicateur de Type Facial

L’angle FMA (Frankfort-Mandibular Angle) est formé par l’intersection du plan de Francfort avec le plan mandibulaire. Cet angle est fondamental car il détermine le type de croissance faciale du patient.

Valeurs de référence :

• 16° à 28° : Croissance normale en bas et en avant
  • Type facial équilibré (mésofacial)
  • Pronostic orthodontique favorable
  • Rotation de croissance neutre
• 28° à 35° : Direction de croissance modifiée
  • Tendance à la rotation postérieure
  • Type facial légèrement long (dolichofacial)
  • Pronostic orthodontique réservé
• Supérieur à 35° : Croissance défavorable
  • Forte rotation postérieure mandibulaire
  • Type facial long (hyperdivergent)
  • Croissance surtout verticale
  • Pronostic orthodontique défavorable
  • Possibilité de béance antérieure
  • Risque d’instabilité post-traitement

Implications cliniques :

Un patient avec un FMA élevé (>35°) présente généralement :

• Une face allongée verticalement
• Un sourire gingival possible
• Une incompétence labiale
• Des difficultés de fermeture des lèvres
• Un menton effacé
• Une tendance à la respiration buccale

Ces patients nécessitent souvent des approches thérapeutiques spécifiques, parfois combinées à de la chirurgie orthognathique à l’âge adulte.

Axe Y de Brodie : Direction Globale de Croissance

L’axe Y est tracé du point S (centre de la selle turcique) au gnathion. On mesure l’angle inféro-antérieur formé par cet axe avec le plan de Francfort.

Valeur moyenne : 59°

Cet axe exprime la direction générale de croissance de la face :

• Angle augmenté : Croissance plus verticale, face longue
• Angle diminué : Croissance plus horizontale, face courte
• Le type squelettique se dégrade à mesure que l’angle augmente

L’axe Y de Brodie offre une vision complémentaire à l’angle FMA et permet de confirmer le type de croissance facial.

Axe Facial de Ricketts : Position Verticale du Menton

L’axe facial est l’angle inféro-postérieur formé par l’intersection de la ligne CC-Gnathion avec la ligne Na-Ba.

Valeur moyenne : 90° ± 3°

Construction :

1. Localiser le point Ptérygonion (Pt) : milieu du cadran distal de la fente ptérygo-maxillaire (intersection du trou grand rond avec la fente)
2. Tracer la ligne Pt-Gnathion
3. L’intersection avec le plan Na-Ba détermine le point CC (Cranial Center)
4. Mesurer l’angle formé

Interprétation :

• 95° (axe +5°) : Axe dévié vers l’avant
  • Face courte (brachyfacial)
  • Menton en avant par rapport à la base du crâne
  • Rotation antérieure de croissance
• 85° (axe -5°) : Axe dévié vers l’arrière
  • Face longue (dolichofacial)
  • Menton en arrière par rapport à la base du crâne
  • Rotation postérieure de croissance

Cet angle évalue simultanément la direction de croissance et la position verticale du menton, offrant ainsi une information synthétique très utile pour le diagnostic et le pronostic.

Rapports Denture-Squelette : Position des Dents sur les Bases Osseuses

Position de la Première Molaire Supérieure : Analyse 6-PTV

La position de la première molaire supérieure est évaluée par la distance entre le point le plus distal de cette dent et le bord postérieur de la fente ptérygo-maxillaire (axe ptérygoïdien vertical, PTV).

Formule de référence : 6-PTV ≈ âge du patient + 3 mm ± 3 mm

Exemples d’application :

• Patient de 10 ans : 6-PTV devrait être d’environ 13 mm (10+3)
• Patient de 12 ans : 6-PTV devrait être d’environ 15 mm (12+3)
• Patient de 15 ans : 6-PTV devrait être d’environ 18 mm (15+3)

Intérêt clinique :

Cette mesure permet de :

• Prévoir dans quelle mesure on peut distaliser la molaire supérieure
• Déterminer si la malocclusion est due à une malposition molaire supérieure ou inférieure
• Planifier la nécessité d’extractions ou de dispositifs de distalisation
• Évaluer l’espace disponible en arrière des molaires

Si la valeur mesurée est inférieure à la norme, cela indique que la molaire est trop mésialée et qu’il existe peu d’espace pour la distaliser. Inversement, une valeur supérieure suggère que la molaire est déjà distale et qu’un espace de distalisation existe.

Position de l’Incisive Centrale Supérieure : Angle I/F

Angle I/F (selon Billard) : Angle postéro-inférieur formé par l’intersection de l’axe de l’incisive centrale supérieure avec le plan de Francfort.

Valeur de référence : 107° ± 2°

Interprétation :

• Angle augmenté : Vestibulo-version de l’incisive (incisive trop vers l’avant)
• Angle diminué : Linguo-version de l’incisive (incisive trop vers l’arrière)

Attention : Cette mesure est influencée par l’inclinaison du plan de Francfort. Il faut donc toujours l’interpréter en tenant compte de la morphologie crânienne individuelle.

Position de l’Incisive Centrale Inférieure : Angles i/m et i/A-Po

Angle i/m (Tweed-Billard) : Angle postéro-supérieur formé par l’intersection de l’axe de l’incisive inférieure avec le plan mandibulaire.

Valeur moyenne : 90° ± 3°

Interprétation :

• Angle augmenté : Vestibulo-version (incisive trop inclinée vers l’avant)
• Angle diminué : Linguo-version (incisive trop verticale ou rétroinclinée)

Règle fondamentale de Tweed : Plus l’angle FMA augmente (face longue), plus i/m doit diminuer pour assurer une position stable de l’incisive inférieure sur les bases osseuses.

Pourquoi ? Chez les patients hyperdivergents (FMA élevé), les forces musculaires tendent à pousser les incisives vers l’avant. Une position plus verticale des incisives inférieures (i/m diminué) compense cette tendance et assure une meilleure stabilité post-traitement.

Angle i/A-Po (Downs) :

Angle formé par l’axe de l’incisive inférieure et le plan A-Pog Valeur : 22° ± 4°

Cet angle indique la position de l’incisive inférieure par rapport au profil facial. Plus le profil est convexe, plus la vestibulo-version des incisives sera importante (et inversement pour un profil concave).

Distance du bord incisif au plan A-Pog : Valeur : 1 mm ± 2 mm

Cette mesure linéaire complète l’information angulaire et permet d’évaluer avec précision la position du bord libre de l’incisive par rapport au profil.

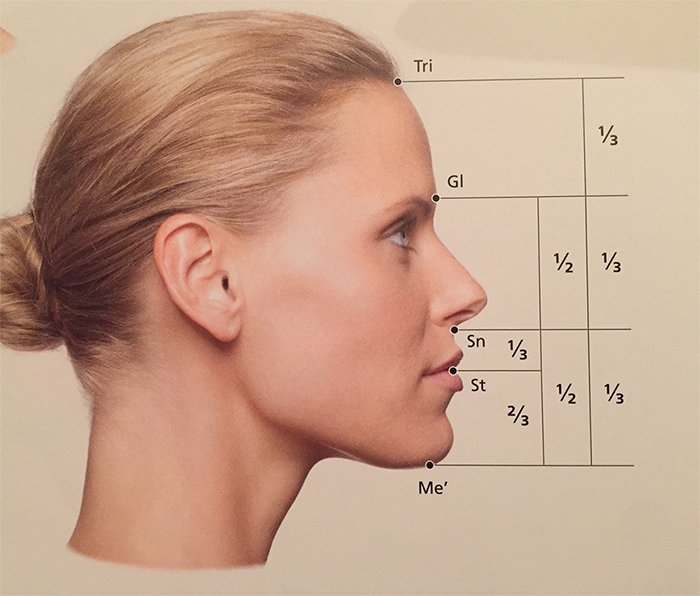

Analyse Esthétique des Tissus Mous : Harmonie du Profil

Lignes Ls/E et Li/E de Ricketts : Évaluation Labiale

Les mesures Ls/E et Li/E évaluent la distance séparant les lèvres de la ligne esthétique E (ligne reliant la pointe du nez au pogonion cutané).

Valeurs de référence :

• Ls/E = -1 mm : La lèvre supérieure doit se situer 1 mm en arrière de la ligne E
• Li/E = 0 mm : La lèvre inférieure doit affleurer cette ligne

Interprétation clinique :

• Ls en avant de la ligne E (valeur positive) : Protrusion labiale supérieure excessive
  • Peut indiquer une classe II division 1
  • Ou une biproalvéolie
  • Ou des incisives supérieures trop vestibulées
• Ls trop en arrière (valeur très négative) : Rétraction labiale
  • Possible dans les classes II division 2
  • Ou après extractions excessives
  • Profil peut paraître vieilli
• Li en avant de la ligne E : Protrusion labiale inférieure
  • Fréquent dans les classes III
  • Ou les biproalvéolies
  • Ou avec des incisives inférieures vestibulées

Angle Z de Merrifield : Diagnostic Rapide par Observation

L’angle Z est formé par la tangente au pogonion cutané et à la lèvre la plus protrusive, prolongée jusqu’à son intersection avec le plan de Francfort.

Valeur moyenne : 78°

Éléments diagnostiques par simple observation visuelle :

Si la tangente touche la lèvre supérieure :

• Classe II division 1 (dans la plupart des cas)
• Ou classe II avec biproalvéolie
• La lèvre supérieure est plus protrusive que l’inférieure

Si la tangente touche la lèvre inférieure :

• Classe I avec ou sans DDM (déficit de développement mandibulaire)
• Biproalvéolie en classe I
• Classe III
• Classe II division 2 (le plus souvent)
• La lèvre inférieure est plus protrusive que la supérieure

Cette analyse visuelle rapide offre un premier diagnostic avant même d’effectuer les mesures détaillées, ce qui en fait un outil clinique très pratique.

Intégration des Analyses : Vers un Diagnostic Global

L’Importance d’une Approche Multifactorielle

La céphalométrie ne doit jamais être utilisée de manière isolée. Un diagnostic orthodontique complet nécessite l’intégration de :

1. L’examen clinique (qui reste souverain)

• Analyse faciale de face et de profil
• Examen endo-buccal
• Analyse fonctionnelle (déglutition, respiration, phonation)
• Évaluation de la posture

2. L’analyse céphalométrique

• Rapports squelettiques
• Position dentaire
• Direction de croissance
• Esthétique faciale

3. Les modèles d’étude

• Analyse de l’occlusion
• Mesure de l’encombrement
• Évaluation de la forme d’arcade

4. Les photographies

• Documentation du cas
• Évaluation esthétique
• Communication avec le patient

5. L’anamnèse et les attentes du patient

• Motivations du traitement
• Antécédents médicaux et familiaux
• Objectifs esthétiques et fonctionnels

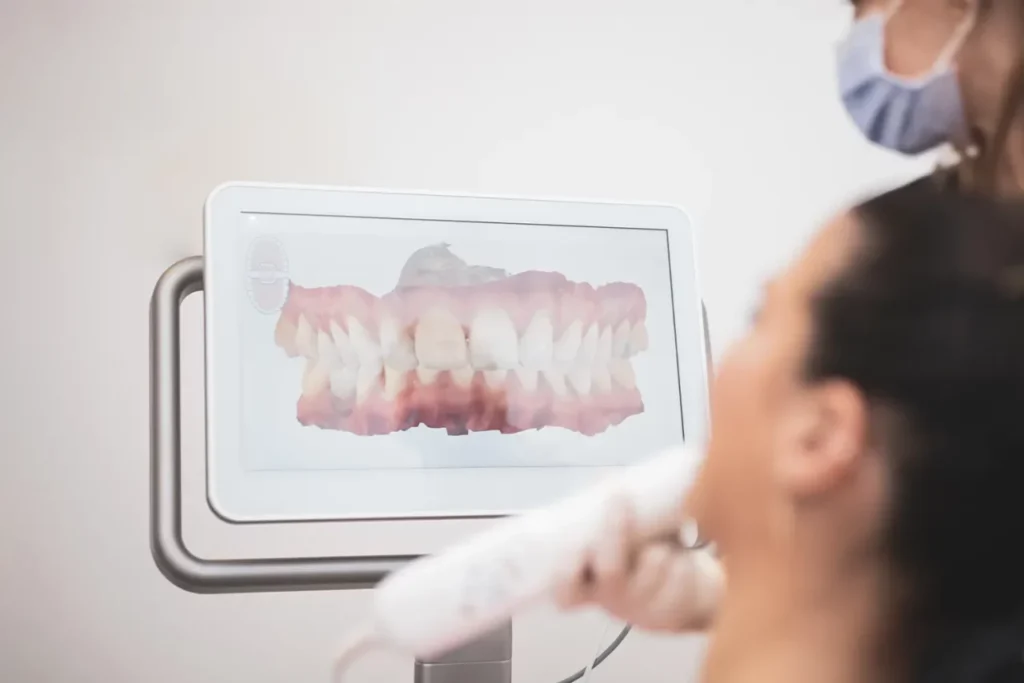

De la Céphalométrie 2D à l’Imagerie 3D

La céphalométrie traditionnelle bidimensionnelle reste l’outil standard en orthodontie. Cependant, l’avènement de l’imagerie tridimensionnelle (CBCT – Cone Beam Computed Tomography) ouvre de nouvelles perspectives.

Avantages de la 3D :

• Visualisation volumétrique complète
• Analyse des asymétries
• Évaluation des voies aériennes
• Planification chirurgicale précise
• Absence de superpositions

Limitations actuelles :

• Coût plus élevé
• Irradiation supérieure (bien que réduite avec les nouveaux appareils)
• Temps d’analyse plus long
• Nécessité de logiciels spécialisés

L’intelligence artificielle commence également à transformer la céphalométrie en automatisant le tracé des points et l’analyse, réduisant ainsi le temps de travail et les variations inter-opérateurs.

Erreurs Courantes à Éviter en Céphalométrie

Erreurs de Tracé et d’Identification

1. Confusion entre structures gauches et droites Les structures paires (branches montantes, orbites, etc.) apparaissent souvent dédoublées sur les téléradiographies de profil. Il faut utiliser systématiquement le même côté pour les mesures.

2. Mauvaise identification des points anatomiques Certains points comme le Gnathion ou le Gonion nécessitent des constructions géométriques précises. Une erreur de localisation de 2-3 mm peut modifier significativement les angles mesurés.

3. Tracé approximatif des plans Les plans de référence doivent être tracés avec soin. Un plan de Francfort mal orienté faussera toutes les mesures angulaires qui en dépendent.

Erreurs d’Interprétation

1. Sur-interprétation des écarts à la norme Les valeurs moyennes sont données avec des écarts-types (±2° ou ±3°). Un patient légèrement en dehors de la norme n’est pas nécessairement pathologique.

2. Analyse isolée d’un seul paramètre Un angle SNB diminué peut indiquer une rétrognathie mandibulaire, mais aussi une position postérieure anormale du Nasion. Il faut toujours croiser plusieurs mesures.

3. Oubli de la dimension verticale Se concentrer uniquement sur les rapports sagittaux (ANB) sans évaluer la dimension verticale (FMA) peut conduire à des erreurs diagnostiques majeures.

4. Négligence de la croissance résiduelle Chez l’enfant en croissance, les valeurs actuelles ne prédisent pas forcément la situation finale. La direction de croissance (FMA, axe Y) doit être prise en compte dans le pronostic.

Erreurs de Planification Thérapeutique

1. Traitement purement dentaire d’un problème squelettique Une classe II squelettique sévère ne peut pas être corrigée uniquement par des mouvements dentaires. Ignorer la composante squelettique conduit à l’échec ou à la récidive.

2. Objectifs esthétiques incompatibles avec la biologie Vouloir obtenir un profil très droit chez un patient hyperdivergent en vestibulant excessivement les incisives inférieures mène à l’instabilité.

3. Sous-estimation du facteur musculaire La céphalométrie analyse les structures dures mais ne renseigne pas directement sur les forces musculaires qui les influencent.

Applications Cliniques Pratiques : Exemples de Cas

Cas 1 : Classe II Division 1 Squelettique

Données céphalométriques :

• SNA : 82° (légèrement augmenté)
• SNB : 74° (nettement diminué)
• ANB : 8° (très augmenté – classe II squelettique marquée)
• FMA : 24° (normal)
• Convexité : 6 mm (augmentée)
• I/F : 115° (vestibulo-version des incisives supérieures)
• Ls/E : +3 mm (forte protrusion labiale supérieure)

Diagnostic : Classe II squelettique par rétrognathie mandibulaire avec compensation dento-alvéolaire (vestibulo-version des incisives supérieures).

Options thérapeutiques :

• Chez l’enfant en croissance : appareil fonctionnel pour stimuler la croissance mandibulaire
• Chez l’adulte : orthodontie avec extractions ou chirurgie d’avancement mandibulaire
• Dans tous les cas : contrôle de la vestibulo-version des incisives supérieures

Cas 2 : Hyperdivergence (Face Longue)

Données céphalométriques :

• FMA : 38° (très augmenté)
• Axe Y : 67° (augmenté)
• Axe facial : 84° (diminué)
• ANB : 4° (légère classe II)
• i/m : 95° (trop élevé pour le type facial)
• Hauteur faciale antérieure augmentée

Diagnostic : Hyperdivergence avec rotation postérieure mandibulaire, risque de béance antérieure.

Planification thérapeutique :

• Contrôle strict de la dimension verticale
• Éviter les élastiques verticaux
• Verticaliser les incisives inférieures (réduire i/m)
• Possibilité de mini-vis d’ancrage pour intrusion molaire
• Envisager la chirurgie orthognathique si sévère à l’âge adulte

Cas 3 : Classe III Squelettique Légère

Données céphalométriques :

• SNA : 78° (légèrement diminué)
• SNB : 80° (légèrement augmenté)
• ANB : -2° (classe III squelettique)
• Convexité : -1 mm (profil concave)
• FMA : 26° (normal)
• Li/E : +2 mm (protrusion labiale inférieure)

Diagnostic : Classe III squelettique modérée par combinaison de rétromaxillie et légère prognathie mandibulaire.

Options thérapeutiques :

• Chez l’enfant jeune : masque de Delaire pour traction maxillaire antérieure
• Chez l’adolescent : camouflage orthodontique avec compensation dento-alvéolaire
• Chez l’adulte avec décalage sévère : chirurgie bimaxillaire

Évolutions Récentes et Perspectives d’Avenir

Intelligence Artificielle et Automatisation

Les logiciels d’IA peuvent désormais :

• Identifier automatiquement les points céphalométriques avec une précision comparable aux experts
• Réaliser le tracé en quelques secondes au lieu de 15-20 minutes
• Réduire la variabilité inter-opérateurs
• Prédire la croissance et simuler les résultats thérapeutiques

Cette automatisation libère du temps pour l’orthodontiste qui peut se concentrer sur l’interprétation clinique et la relation avec le patient.

Intégration Multimodale

Les plateformes modernes intègrent :

• Céphalométrie 2D et 3D
• Photographies faciales
• Scans intra-oraux
• Analyses esthétiques faciales
• Simulations de résultats

Cette approche holistique permet une planification plus précise et une meilleure communication avec les patients grâce à la visualisation 3D des résultats attendus.

Réduction de l’Exposition aux Radiations

Les nouveaux appareils CBCT à faible dose permettent d’obtenir une imagerie 3D complète avec une irradiation comparable ou inférieure à celle d’une téléradiographie panoramique traditionnelle.

Les protocoles de prise de vue sont également optimisés pour minimiser l’exposition tout en maintenant une qualité diagnostique suffisante.

Conclusion : La Céphalométrie, Outil Incontournable mais Non Exclusif

La céphalométrie demeure un pilier fondamental du diagnostic orthodontique moderne. Elle offre une analyse objective et reproductible des structures cranio-faciales, permettant de :

• Quantifier précisément les anomalies squelettiques et dentaires
• Classifier les malocclusions selon leur composante squelettique
• Évaluer la direction de croissance et établir un pronostic
• Planifier les traitements de manière rationnelle
• Suivre l’évolution du patient et les effets thérapeutiques
• Communiquer avec les confrères sur une base standardisée

Cependant, il est essentiel de garder à l’esprit que l’examen clinique reste souverain. La céphalométrie est un complément diagnostique précieux mais ne peut remplacer l’analyse faciale clinique, l’évaluation fonctionnelle et surtout l’écoute des attentes du patient.

L’orthodontiste moderne doit maîtriser la céphalométrie tout en l’intégrant dans une approche globale qui considère l’esthétique faciale, la fonction, la stabilité à long terme et les objectifs du patient.

Les innovations technologiques (3D, IA, réalité virtuelle) ne font que renforcer l’importance de cette discipline en la rendant plus accessible, plus précise et plus rapide. L’avenir de la céphalométrie s’inscrit dans une orthodontie de plus en plus personnalisée, prédictive et centrée sur le patient.

Mettez en Pratique avec Notre Outil Gratuit

Pour vous accompagner dans votre apprentissage et votre pratique quotidienne de la céphalométrie, nous avons créé un outil de traçage céphalométrique en ligne totalement gratuit.

🎯 Utilisez notre outil de céphalométrie maintenant

Cet outil vous permet de :

• Charger vos téléradiographies
• Tracer les points anatomiques de manière interactive
• Obtenir automatiquement les mesures et angles essentiels
• Pratiquer et améliorer votre précision de tracé

Commencez dès aujourd’hui à maîtriser l’analyse céphalométrique avec notre outil simple et intuitif !

Ressources Complémentaires et Formation Continue

Ouvrages de Référence en Français

Pour approfondir vos connaissances en céphalométrie et orthodontie, voici une sélection d’ouvrages recommandés :

Orthodontie et Céphalométrie :

• “Analyse céphalométrique de Ricketts” – Robert M. Ricketts
• “Diagnostic orthodontique” – Jean-Philippe Mercier
• “Traité d’Orthodontie” – Philippe Amat
• “Orthopédie Dento-Faciale : Une approche bioprogressive” – M. Langlade

Anatomie et Croissance Cranio-Faciale :

• “Anatomie de la tête et du cou” – Pierre Kamina
• “Croissance cranio-faciale normale et pathologique” – Delaire et Chateau
• “Développement de la denture” – Cohen-Levy et Boileau

Formations et Certifications

De nombreuses formations continues sont disponibles pour perfectionner vos compétences en céphalométrie :

• Diplômes universitaires (DU) d’orthodontie
• Formations de la Société Française d’Orthopédie Dento-Faciale (SFODF)
• Webinaires et cours en ligne spécialisés
• Ateliers pratiques de tracé céphalométrique
• Formations aux logiciels d’analyse céphalométrique

Logiciels Recommandés

Les logiciels modernes facilitent grandement l’analyse céphalométrique :

• Dolphin Imaging
• Viewbox
• Quick Ceph
• NemoCeph
• OnyxCeph

Ces outils offrent des bibliothèques d’analyses pré-programmées, des fonctions de superposition, de prédiction de croissance et de simulation thérapeutique.

Pratiquez avec Notre Outil de Céphalométrie en Ligne

La théorie est essentielle, mais la pratique est indispensable pour maîtriser l’analyse céphalométrique. C’est pourquoi nous avons développé un outil en ligne qui vous permet de vous entraîner sur vos propres cas cliniques.

🔧 Outil de Traçage Céphalométrique Gratuit

→ Accédez à l’outil ici

Pourquoi utiliser notre outil ?

Pour les étudiants :

• Parfait pour apprendre à identifier les points anatomiques
• Permet de vérifier la précision de vos tracés
• Calculs automatiques pour valider vos mesures manuelles
• Interface pédagogique claire

Pour les praticiens :

• Gain de temps dans l’analyse quotidienne
• Outil complémentaire léger et rapide
• Aucune installation logicielle nécessaire
• Accessible depuis n’importe quel ordinateur

Comment ça fonctionne ?

1. Chargez votre téléradiographie de profil
2. Placez les points céphalométriques sur l’image
3. Obtenez automatiquement les mesures et analyses
4. Interprétez les résultats grâce aux valeurs de référence

Fonctionnalités principales

• ✅ Identification interactive des points anatomiques
• ✅ Tracé des plans de référence (Francfort, mandibulaire, etc.)
• ✅ Calcul automatique des angles (SNA, SNB, ANB, FMA, etc.)
• ✅ Mesures linéaires (convexité, longueurs basales)
• ✅ Analyses esthétiques (lignes E, Z)
• ✅ Résultats comparés aux normes
• ✅ Export des résultats

Commencez dès maintenant et transformez vos connaissances théoriques en compétences pratiques !

🚀 Essayer l’outil gratuitement

---

Points Clés à Retenir

✓ La céphalométrie est un outil diagnostique complémentaire essentiel en orthodontie

✓ L’analyse céphalométrique évalue les relations cranio-faciales de manière objective et reproductible

✓ Les angles SNA, SNB et ANB constituent la base de la classification squelettique

✓ L’angle FMA détermine la direction de croissance et influence le pronostic

✓ La position des incisives doit être adaptée au type facial pour assurer la stabilité

✓ L’analyse esthétique des tissus mous complète l’analyse squelettique

✓ L’examen clinique reste toujours prioritaire sur les mesures céphalométriques

✓ Les innovations technologiques (3D, IA) transforment la pratique céphalométrique

✓ Une approche multimodale intégrant plusieurs outils diagnostiques est indispensable

✓ La formation continue est essentielle pour maîtriser cette discipline en constante évolution

---

Cet article vous a été utile ? N’hésitez pas à le partager avec vos confrères et à consulter régulièrement les mises à jour pour rester informé des dernières avancées en céphalométrie orthodontique.

Pour toute question ou demande de précision sur un point particulier de l’analyse céphalométrique, contactez un orthodontiste qualifié qui saura vous guider dans l’interprétation de vos examens radiographiques.
