Introduction

Ce procédé consiste à transformer un alliage en une prothèse métallique (couronne ou plaque) bien adaptée, répondant aux exigences de respect des éléments anatomiques de la cavité buccale. Il s’agit de la fonderie de précision.

Objectif

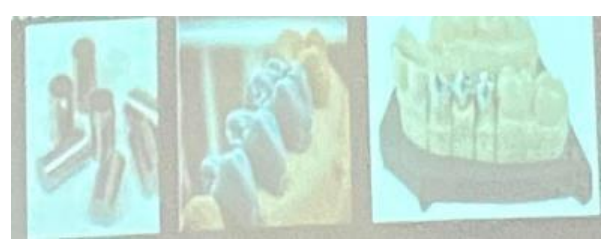

L’objectif, par exemple pour une couronne, est de fournir un double métallique de l’anatomie de la dent à partir d’une maquette en cire sculptée en laboratoire sur un modèle positif unitaire (M.P.U), avec une aussi grande précision que possible. Plus l’ajustage est précis dans la cavité buccale, moins il y a de probabilités d’infiltration et de récidive de caries.

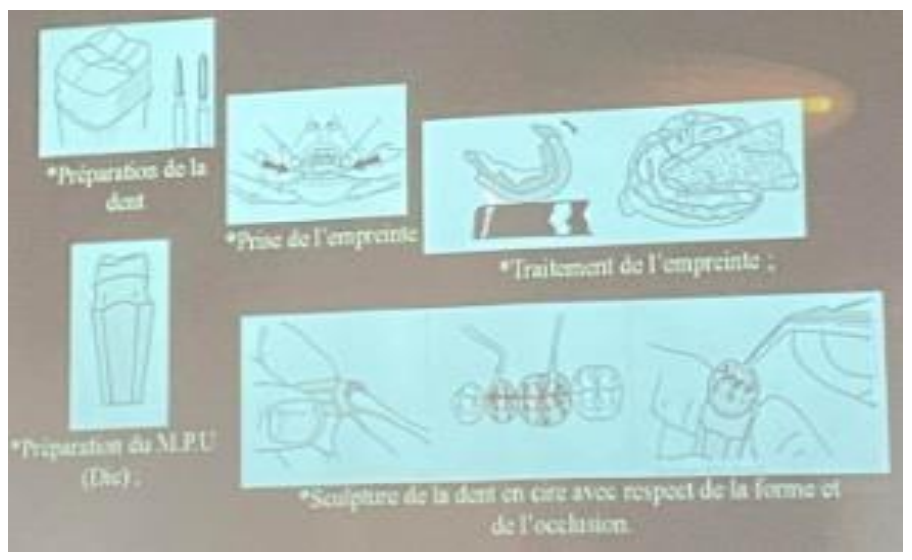

Les préalables

• Préparation de la dent : tailler la dent afin de recevoir une couronne métallique.
• Prise de l’empreinte.
• Traitement de l’empreinte.
• Préparation du M.P.U (Die).
• Sculpture de la dent en cire avec respect de la forme et de l’occlusion.

Technique de la coulée

Principe

Maquette en cire → moule → coulée de l’alliage fondu.

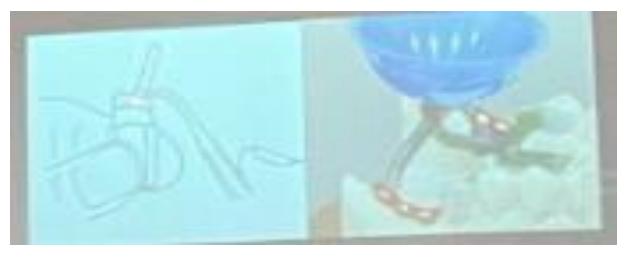

Fixation de la tige de coulée

La tige (en cire, en plastique ou en métal) pour une molaire est généralement de 1,25 mm à 2,25 mm de diamètre. Une extrémité est fixée à la maquette en cire (à l’aide de cire collante) au niveau de son épaisseur maximale (cuspide linguale), selon un angle permettant à l’alliage de parvenir en tous les points du moule. L’autre extrémité est fixée au cône de coulée.

Mise en revêtement

• Coffrage de l’ensemble (maquette, tige et cône) par un cylindre.
• Placer le cylindre sur un vibreur.
• Préparation du revêtement selon les indications du fabricant.
• Couler progressivement le revêtement.
• Laisser le revêtement faire sa prise.

Techniques de compensation

Il faut régler l’expansion du revêtement pour compenser le retrait du métal (expansion = retrait). Cette compensation peut être obtenue par combinaison entre :

1. Expansion de prise normale.
2. Expansion de prise hygroscopique.
3. Expansion thermique.

Chauffage du cylindre

Une heure au minimum après la prise :

• Laisser le cylindre, cratère en bas, dans un four à 320°C pendant 30 minutes, permettant à la cire fondue de couler.
• Puis, chauffer à 550°C pendant une heure pour les alliages précieux, et à 900-950°C pour les alliages non précieux.
• Retourner le cylindre 10 minutes avant de couler l’alliage pour permettre l’élimination des gaz.

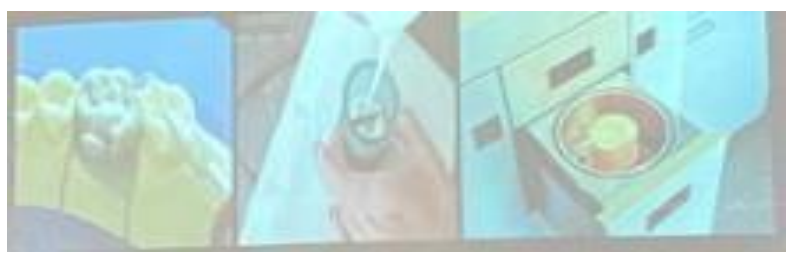

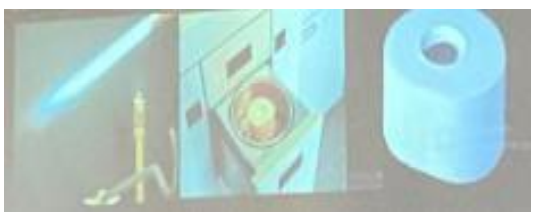

Coulée des alliages

Injecter l’alliage à son état liquide dans le cylindre à l’aide d’une force centrifuge avec :

• Fronde à main et chalumeau (gaz-air ou gaz-oxygène).
• Fronde à ressort et chalumeau (gaz-air ou gaz-oxygène).
• Fronde à induction (fonte et coulée).

Expansion thermique

• En rapport avec la concentration de silice : une augmentation de la quantité de SiO₂ entraîne une augmentation de l’expansion.
• Une augmentation du rapport eau/poudre (E/P) entraîne une diminution de l’expansion.

Contraction thermique

• Une augmentation de la température entraîne une expansion.
• Une diminution de la température entraîne une contraction.
• La contraction est toujours en dessous de la dimension originelle (perte d’eau).

Résistance du revêtement

• La résistance augmente avec la concentration de liant gypse (alpha plus que beta).
• Une augmentation du rapport eau/poudre (E/P) entraîne une diminution de la résistance.
• La résistance diminue après le refroidissement d’une température supérieure à 700°C.

Porosités

• Les porosités augmentent avec le rapport eau/poudre (E/P).
• Des particules de taille uniforme entraînent des porosités. Il faut donc un revêtement composé de particules de tailles variées (grosses et fines).

Mise en revêtement et coulée

• La maquette est mise dans un cylindre de fortes dimensions.
• À une température élevée (pouvant atteindre 1100°C, généralement 900-950°C), la cire est éliminée.
• L’alliage est fondu à l’aide d’une flamme ou en utilisant un procédé électrique pour la coulée (fronde centrifuge).
• Laisser le cylindre se refroidir lentement.
• Libérer la pièce coulée.
• Éliminer la tige de coulée, procéder au dégrossissage et au polissage.
