Conception du Tracé du Châssis Métallique en Prothèse Amovible Partielle : Guide Complet pour le Clinicien

La conception du tracé du châssis métallique est l’une des étapes les plus décisives de la réhabilitation prothétique amovible. Mal maîtrisée, elle peut compromettre la stabilité de la prothèse, léser les dents d’appui et entraîner une détérioration accélérée du parodonte. Bien conduite, elle offre au patient une restauration fonctionnelle, confortable et durable.

Ce guide complet s’adresse aux étudiants en odontologie, aux internes et aux praticiens souhaitant consolider leurs bases cliniques sur ce sujet exigeant. Vous y trouverez les principes fondamentaux, les classifications, les pièges à éviter et des cas cliniques commentés.

Pourquoi le Tracé du Châssis Est-il une Étape Incontournable ?

Un Document Clinique à Valeur Médico-Légale

La présence du tracé dans le dossier patient remplit plusieurs fonctions essentielles. Il permet d’évaluer l’ampleur du traitement prothétique envisagé, d’anticiper son impact sur les dents d’appui, et constitue une référence documentaire précieuse pour le suivi à long terme.

En cas de litige ou de contrôle de qualité, un tracé bien documenté atteste du sérieux de la démarche clinique.

Un Vecteur de Communication avec le Prothésiste

Le tracé est la prescription transmise au laboratoire. Sans lui, le prothésiste travaille “à l’aveugle”, sans connaître les choix biomécaniques du clinicien. Un tracé précis garantit une exécution fidèle du châssis et réduit les reprises.

Les 4 Grands Principes de Conception du Tracé

1. Principes Biologiques : Protéger les Tissus

La rigidité du châssis est le premier impératif. Un châssis rigide assure une répartition équilibrée des contraintes masticatoires, évitant les surcharges localisées sur certaines dents ou zones muqueuses.

Le tracé doit respecter les règles du décolletage : il débute à l’angle proximo-palatin du côté de l’édentement et se termine à l’angle proximo-palatin du côté opposé. La distance de décolletage minimale est de 5 mm par rapport au collet des dents, mesurée au niveau de la face palatine.

Les zones anatomiquement fragiles ou incompressibles doivent être systématiquement déchargées :

• Raphé médian
• Papille rétro-incisive
• Ligne oblique interne
• Toute zone saillante incompressible

L’interposition d’une feuille d’espacement permet d’assurer cette décharge sans compromettre l’adaptation globale du châssis.

Les taquets occlusaux jouent un rôle préventif majeur : ils s’opposent à l’enfoncement de la prothèse dans la fibromuqueuse et protègent le parodonte profond contre les forces axiales excessives.

2. Principes Biomécaniques : Gérer les Forces

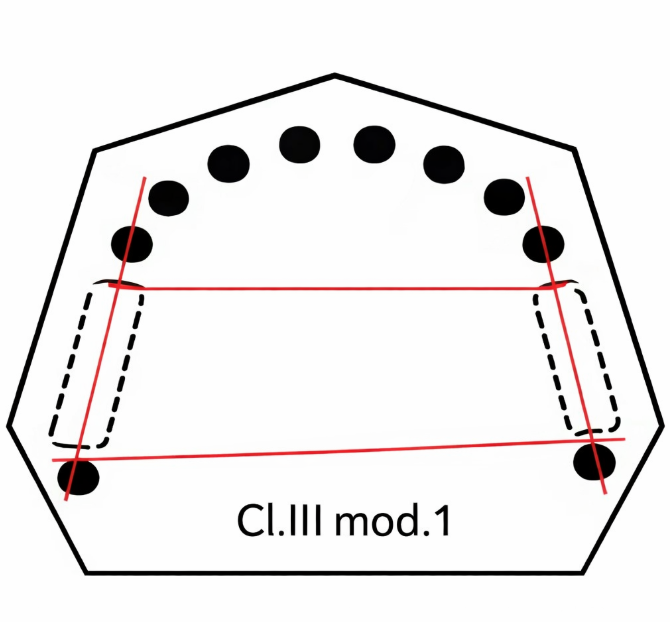

La biomécanique conditionne la durabilité de la réhabilitation. Selon la classification de Kennedy, le comportement mécanique du châssis varie significativement.

Classe III (édentement encastré) : La prothèse s’inscrit entièrement à l’intérieur du polygone de sustentation défini par les appuis occlusaux. La stabilité mécanique est optimale : pas de rotation, pas d’enfoncement différentiel.

Classes I, II et IV : La prothèse ne s’inscrit pas entièrement dans le polygone. Un mouvement de rotation autour de l’axe joignant les appuis occlusaux bordant l’édentement devient possible. Cela impose des solutions de compensation spécifiques (appuis indirects, liaisons semi-rigides, etc.).

3. Principes Cliniques : Analyser le Patient

Plusieurs paramètres doivent être évalués systématiquement avant toute conception :

Étendue de l’édentement : Plus l’édentement est étendu, plus l’appui muqueux doit être dimensionné en compensation d’un appui dentaire insuffisant.

Situation de l’édentement : Un édentement bilatéral (Classe I) est mécaniquement plus équilibré qu’un édentement unilatéral (Classe II). Un édentement antérieur supplémentaire doit orienter vers une prothèse conjointe si les conditions le permettent.

Facteur dento-ostéo-muqueux (D.O.M.) : Ce facteur qualifie la valeur bio-morphologique des tissus de soutien. Il est dit :

• Favorable si toutes les composantes (dents, os, muqueuse) sont morphologiquement normales
• Défavorable si des anomalies ou pathologies sont présentes
• Moyennement favorable si certains éléments seulement sont altérés

Rapports occlusaux : Les appuis occlusaux doivent être positionnés de façon à ne générer aucune interférence ni prématurité. Une occlusion déséquilibrée est un facteur de déstabilisation prothétique majeur.

4. Principes Spécifiques selon le Type d’Édentement

Édentements Encastrés — Prothèse Dento-Portée

Dans ce contexte, l’appui est exclusivement dentaire (ligamentaire), ce qui permet une liaison rigide entre le châssis et les dents d’appui.

• Sustentation : Taquets occlusaux de part et d’autre de l’édentement
• Stabilisation : Surfaces de guidage proximales, linguales ou palatines
• Rétention : Crochets à potence courte (type Akers ou anneau de Ney), ou attachements (glissières, barres de conjonction)

La prothèse se comporte alors comme un bridge amovible, sans effet scoliodontique.

Édentements Terminaux — Prothèse Dento-Mucco-Supportée

Le défi principal est la dualité de l’appui : la prothèse repose à la fois sur des dents (appui ligamentaire, peu compressible) et sur la fibromuqueuse (appui muqueux, compressible). Ces deux surfaces réagissent différemment aux forces occlusales.

• Sustentation : Taquet occlusal mésial associé à un appui muqueux étendu
• Stabilisation : Appuis indirects, barres cingulo-coronaires, surfaces de guidage, surfaces polies stabilisatrices
• Rétention : Crochets à liaison semi-rigide (Nally et Martinet), flexible (RPI, système de Roach), ou attachements à liaison articulée

La liaison semi-rigide permet une désolidarisation contrôlée des selles en extension. Le châssis se divise fonctionnellement en deux compartiments : l’un prend appui sur les dents, l’autre repose sur les crêtes. Cela réduit l’effet scoliodontique et répartit équitablement les contraintes.

Pour approfondir les mécanismes de conception et les techniques de réalisation des châssis, l’ouvrage Conception et Réalisation des Châssis en Prothèse Amovible Partielle est une référence incontournable, illustrée de vidéos complémentaires en ligne.

Quelle Solution Vous Convient le Mieux ? Tableau Comparatif des Types de Châssis

Le choix du type de châssis dépend de la situation clinique. Voici un récapitulatif synthétique pour orienter la décision thérapeutique.

Erreurs Fréquentes à Éviter en Conception de Châssis

1. Ignorer la Règle des 5 mm de Décolletage

Pourquoi c’est problématique : Un châssis trop proche du collet des dents crée des zones d’accumulation bactérienne, favorise les lésions carieuses cervicales et peut traumatiser la gencive marginale.

Bonne pratique : Respecter systématiquement les 5 mm de distance minimale par rapport au milieu de la face palatine. Contrôler sur le modèle avant transmission au laboratoire.

2. Négliger les Zones à Décharger

Pourquoi c’est problématique : Un châssis reposant directement sur le raphé médian ou la papille rétro-incisive engendre des douleurs, des ulcérations et une mauvaise tolérance prothétique, conduisant souvent à l’abandon de la prothèse.

Bonne pratique : Identifier systématiquement toutes les zones incompressibles et dépressibles sur le modèle. Prescrire une feuille d’espacement au laboratoire pour chacune d’elles.

3. Utiliser une Liaison Rigide pour un Édentement Terminal

Pourquoi c’est problématique : En Classe I ou II de Kennedy, une liaison rigide entre la selle et le reste du châssis transforme toute force occlusale en levier néfaste sur les dents d’appui. À terme, cela provoque leur mobilité, voire leur perte.

Bonne pratique : Opter pour une liaison semi-rigide (Nally-Martinet) ou flexible (RPI) pour les édentements terminaux. Cela permet la dissociation fonctionnelle des selles.

4. Placer le Taquet Occlusal en Position Distale pour les Édentements Terminaux

Pourquoi c’est problématique : Un taquet distal en Classe I ou II crée un effet de rotation de la selle vers la muqueuse lors de la charge occlusale, aggravant la résorption osseuse et traumatisant les dents.

Bonne pratique : Le taquet doit être positionné en mésial de la dernière dent bordant l’édentement. Cette règle biomécanique est fondamentale.

5. Sous-estimer le Facteur D.O.M.

Pourquoi c’est problématique : Un facteur D.O.M. défavorable (dents mobiles, os résorbé, muqueuse hyperplasique) impose des compensations de conception spécifiques. Ne pas en tenir compte conduit à un échec prothétique précoce.

Bonne pratique : Évaluer systématiquement les trois composantes (dentaire, osseuse, muqueuse) avant de tracer. Si le D.O.M. est défavorable, envisager un traitement préprothétique (assainissement parodontal, chirurgie pré-prothétique).

6. Transmettre un Tracé Incomplet au Laboratoire

Pourquoi c’est problématique : Un tracé sans indication précise des crochets, taquets et surfaces de guidage laisse une marge d’interprétation au prothésiste qui peut conduire à un châssis inadapté, à des retouches coûteuses, voire à une refabrication.

Bonne pratique : Le tracé doit mentionner : type de crochet, position des taquets, surfaces de guidage, zones à décharger, et type de liaison. La fiche de laboratoire complète le tracé.

Cas Cliniques Commentés

Cas Clinique 1 — Édentement Encastré Postérieur (Classe III Modifiée)

Présentation : Homme de 52 ans, en bonne santé générale. Perte de 24 et 25 suite à des lésions carieuses étendues. Les dents adjacentes (23 et 26) sont saines, avec un parodonte de hauteur normale. DOM favorable.

Problématique identifiée : Édentement de Classe III de Kennedy côté gauche. L’espace prothétique est limité verticalement. Le patient refuse l’implantologie pour des raisons financières.

Prise en charge : Conception d’une prothèse dento-portée avec :

• Taquets occlusaux sur 23 et 26 (de part et d’autre de l’édentement)
• Crochets de type Akers sur 23 et 26 à liaison rigide
• Surfaces de guidage mésiale sur 26 et distale sur 23
• Connecteur palatin en barre palatine postérieure

Résultat attendu : Excellente stabilité prothétique. Absence d’effet scoliodontique. Tolérance clinique favorable grâce au DOM favorable. Aucune douleur muqueuse si le décolletage est respecté.

Point clé illustré : En Classe III, la liaison rigide est non seulement acceptable mais préférable. Elle transforme la PAP en prothèse à comportement similaire à un bridge.

Cas Clinique 2 — Édentement Terminal Bilatéral (Classe I)

Présentation : Femme de 68 ans, édentée en secteurs postérieurs depuis 8 ans (34, 35, 36, 37 et 44, 45, 46, 47 absentes). DOM moyennement favorable : crêtes légèrement résorbées, muqueuse de bonne qualité, dents résiduelles légèrement mobiles.

Problématique identifiée : Classe I de Kennedy avec DOM moyennement favorable. Risque d’effet scoliodontique si la liaison est mal choisie. Nécessité d’étendre les selles pour compenser l’insuffisance d’appui dentaire.

Prise en charge :

• Taquets occlusaux en mésial sur 33 et 43 (position mésiale obligatoire)
• Crochets RPI sur 33 et 43 (liaison flexible, permettant la désolidarisation des selles)
• Appuis indirects en antérieur pour contrer les rotations
• Empreinte anatomo-fonctionnelle pour optimiser l’appui muqueux
• Selles étendues jusqu’aux limites fonctionnelles

Résultat attendu : Répartition équitable des forces entre l’appui dentaire et muqueux. Prévention de la mobilisation des dents résiduelles. Confort satisfaisant à 6 mois, sous réserve d’un suivi parodontal régulier.

Point clé illustré : En Classe I, le choix de la liaison est déterminant. Une liaison flexible est indispensable pour protéger les dents d’appui.

Cas Clinique 3 — Édentement Antérieur Associé (Classe III avec Modification Antérieure)

Présentation : Homme de 45 ans, perte de 12, 11, 21, 22 (édentement antérieur) et de 25, 26 (édentement postérieur gauche). DOM favorable.

Problématique identifiée : La présence d’un édentement antérieur impose une réflexion esthétique et occlusale particulière. Le risque de déséquilibre lors de la morsure incisive est élevé si la conception n’est pas rigoureuse.

Prise en charge :

• Prothèse conjointe envisagée pour le secteur antérieur si les piliers le permettent (13 et 23 en bonne santé) : bridge collé ou bridge conventionnel
• Si PAP retenue : connecteur en plaque palatine antérieure pour solidariser les secteurs
• Crochets de rétention à esthétique acceptable (crochets de Roach en vestibulaire des canines)
• Vérification rigoureuse de l’occlusion en latéralité et en propulsion

Résultat attendu : Résultat acceptable sous réserve d’un traitement esthétique soigné des dents prothétiques antérieures. Le suivi à 1 an doit évaluer la stabilité occlusale.

Point clé illustré : Un édentement antérieur en PAP pose des problèmes d’esthétique et d’équilibre. La prothèse conjointe doit toujours être envisagée en premier recours si les conditions biologiques le permettent.

Pour aller plus loin sur les cas cliniques complexes, l’ouvrage Prothèse Amovible Partielle : Clinique et Laboratoire du CNEPO offre une iconographie riche et une approche complète des situations cliniques variées.

Foire Aux Questions (FAQ)

Quelle est la différence entre une prothèse dento-portée et une prothèse dento-mucco-supportée ? Une prothèse dento-portée repose uniquement sur les dents via des taquets et crochets à liaison rigide : elle fonctionne comme un bridge amovible. Une prothèse dento-mucco-supportée repose à la fois sur les dents et sur la fibromuqueuse. Ce deuxième type est utilisé pour les édentements terminaux (Classe I et II de Kennedy) où l’appui dentaire seul est insuffisant.

Pourquoi le taquet occlusal doit-il être placé en mésial pour un édentement terminal ? Un taquet distal en Classe I ou II crée un bras de levier défavorable : lors de la charge occlusale, il force la selle à s’enfoncer dans la muqueuse et exerce une traction déstabilisatrice sur la dent d’appui. En position mésiale, le taquet agit comme un pivot qui limite la rotation de la selle vers la muqueuse.

Qu’est-ce que l’effet scoliodontique et comment l’éviter ? L’effet scoliodontique désigne les forces latérales ou de basculement transmises aux dents d’appui par un châssis mal conçu, provoquant progressivement leur mobilité. Il s’évite en choisissant le bon type de liaison (semi-rigide ou flexible pour les édentements terminaux) et en équilibrant les appuis occlusaux.

Comment évaluer le facteur D.O.M. avant de concevoir le tracé ? Le facteur D.O.M. s’évalue en examinant trois composantes : la valeur des dents résiduelles (mobilité, parodonte, prémolarisation), la qualité osseuse (hauteur et densité des crêtes à la radiologie), et l’état de la muqueuse (épaisseur, compressibilité, tonus). L’ensemble oriente vers un appui dentaire, muqueux ou mixte.

Peut-on réaliser un châssis métallique sans modèle d’étude et sans tracé préalable ? Non. Le tracé doit être réalisé sur le modèle d’étude après analyse occlusale et examen clinique complet. Transmettre un modèle sans tracé au laboratoire revient à déléguer la décision clinique au prothésiste, ce qui est une erreur de protocole potentiellement préjudiciable pour le patient.

Quels sont les principaux types de crochets utilisés en PAP et quand les choisir ? Les crochets de type Akers (potence courte) sont utilisés pour les édentements encastrés avec liaison rigide. Les crochets de type Nally-Martinet offrent une liaison semi-rigide adaptée aux édentements terminaux modérés. Le système RPI (Rest, Proximal Plate, I-bar) est idéal pour les édentements terminaux avec des considérations esthétiques ou des dents d’appui fragilisées.

Quelle est la durée de vie moyenne d’un châssis métallique bien conçu ? Un châssis métallique bien conçu et bien entretenu peut durer entre 7 et 15 ans. La durée de vie dépend de l’évolution des crêtes résiduelles (nécessitant des rebasages), de l’état des dents d’appui restantes, de l’hygiène du patient et de la régularité des contrôles cliniques.

Quand faut-il préférer les attachements aux crochets ? Les attachements (glissières, barres de conjonction, mini-attachements) sont indiqués lorsque l’esthétique est primordiale (secteur antérieur visible), lorsque les dents d’appui sont couronnées, ou pour améliorer la rétention dans des contextes de DOM défavorable. Ils sont plus coûteux et techniques, mais offrent une rétention supérieure et une meilleure discrétion.

Conclusion : Le Tracé, Clef de Voûte du Succès Prothétique

La conception du tracé du châssis métallique n’est pas une formalité administrative : c’est un acte clinique à part entière, qui condense l’ensemble de l’analyse thérapeutique du praticien.

Un tracé rigoureux protège les dents d’appui, respecte les tissus muqueux, anticipe les forces biomécaniques et guide le prothésiste vers une exécution précise. À l’inverse, un tracé négligé ou absent est la première cause d’échec prothétique prématuré.

Les points essentiels à retenir :

• Respecter la règle des 5 mm de décolletage et décharger toutes les zones fragiles
• Adapter le type de liaison (rigide ou semi-rigide) au type d’édentement (encastré ou terminal)
• Positionner les taquets occlusaux en mésial pour les édentements terminaux
• Évaluer le facteur D.O.M. avant toute conception
• Transmettre un tracé complet et une fiche de laboratoire détaillée

Pour parfaire vos connaissances théoriques et cliniques sur ce sujet, voici deux références de choix : le Guide Clinique d’Odontologie pour une vision globale des thérapeutiques.

les Annales Corrigées de l’Internat en Odontologie 2022-2024 pour vous entraîner sur des QCM et cas cliniques en conditions réelles.

Enfin, la plateforme ResiDentaire™ propose des QCM interactifs en médecine dentaire pour réviser efficacement les grandes disciplines, dont la prothèse amovible.
